本申請屬于飛機機翼舵面設計，特別涉及一種交叉聯動開裂式翼尖翼。

背景技術：

1、翼尖翼是一種保證飛機飛行時航向操縱性和穩定性的創新舵面。主要用于強調低可探測特性的無尾飛翼布局飛機上，用以替代傳統飛機上垂尾方向舵作用。

2、當前，飛翼飛機采用的阻力方向舵面存在多方面不足，如：

3、1、b-2飛機采用阻力方向舵進行航向控制時，舵面布置在機翼后緣的機翼表面紊流區，飛行速度越高，紊流區面積越大，舵效越低，導致其不適用于高速超聲速飛機；同時，產生足夠大小的控制舵效通常需要較大的偏轉角，會對整機低可探測性能產生不利影響；

4、2、布置在翼尖處的單塊翼尖翼，直接力控制舵面效率高，適用于超聲速飛機，但其產生阻力偏航力矩的同時，會產生附加俯仰力矩和滾轉力矩，從而使飛翼飛機的飛行控制復雜，設計難度增大；

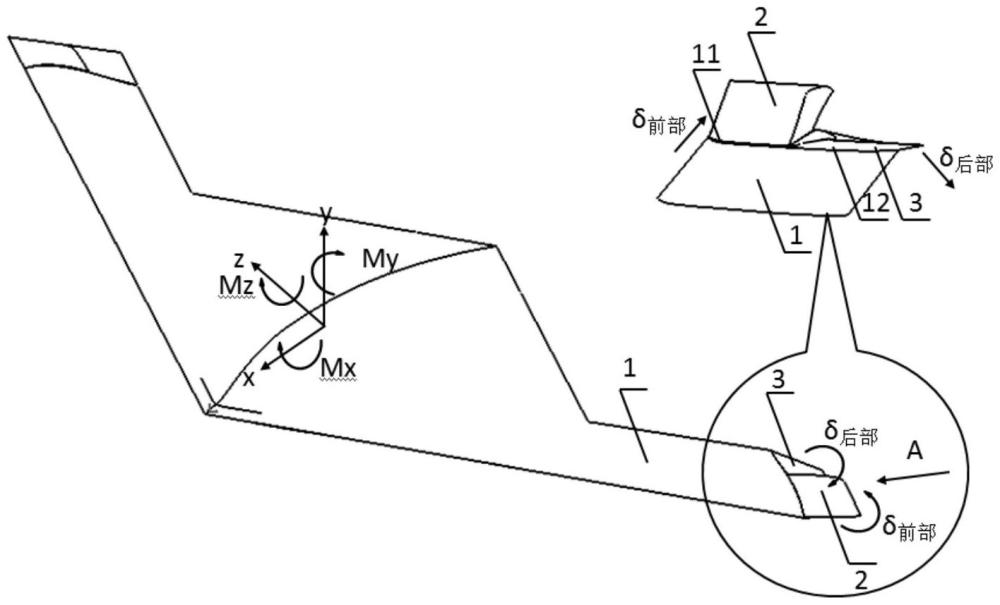

5、3、俄羅斯提出的一種沿展向布置的翼尖翼，見圖1，其中1為固定翼，11為機翼前緣，12為機翼后緣；2為內側翼尖小翼；3為外側翼尖小翼；5為固定翼端面；7為翼尖小翼端面。盡管該方案在保證舵效較高的情況下，實現了俯仰與滾轉力矩自平衡，解決了三軸力矩耦合問題，但其側向豎直壁面5、7會產生低可探測性能不利影響，難以滿足低可探測性能飛翼飛機使用需求。

6、因此，希望有一種技術方案來克服或至少減輕現有技術的至少一個上述缺陷。

技術實現思路

1、本申請的目的是提供了一種交叉聯動開裂式翼尖翼，以解決現有技術存在的至少一個問題。

2、本申請的技術方案是：

3、一種交叉聯動開裂式翼尖翼，包括：

4、交叉聯動驅動軸機構，所述交叉聯動驅動軸機構傾斜布置在固定翼翼盒外側，且與所述固定翼的翼尖邊緣平行，所述交叉聯動驅動軸機構包括交叉聯動驅動軸前段以及交叉聯動驅動軸后段；

5、前部翼尖小翼，所述前部翼尖小翼布置在所述固定翼的翼尖處，且與所述交叉聯動驅動軸前段連接，能夠在所述交叉聯動驅動軸前段的控制下進行偏轉；

6、后部翼尖小翼，所述后部翼尖小翼布置在所述固定翼的翼尖處，且與所述交叉聯動驅動軸后段連接，能夠在所述交叉聯動驅動軸后段的控制下進行偏轉。

7、在本申請的至少一個實施例中，所述前部翼尖小翼以及所述后部翼尖小翼均為平行四邊形翼尖舵面，各邊緣與所述固定翼對應的邊緣平行。

8、在本申請的至少一個實施例中，

9、所述前部翼尖小翼向上偏轉，偏轉角度為0°～30°；

10、所述后部翼尖小翼向下偏轉，偏轉角度為0°～-30°。

11、在本申請的至少一個實施例中，所述前部翼尖小翼與所述后部翼尖小翼進行聯動偏轉，當所述前部翼尖小翼偏轉a°時，所述后部翼尖小翼偏轉-a°。

12、在本申請的至少一個實施例中，當飛機巡航飛行時，所述交叉聯動開裂式翼尖翼關閉或僅打開預定小角度。

13、在本申請的至少一個實施例中，當飛機偏航機動時，飛機一側的所述交叉聯動開裂式翼尖翼打開預定大角度，另一側的所述交叉聯動開裂式翼尖翼關閉。

14、在本申請的至少一個實施例中，所述交叉聯動開裂式翼尖翼在偏航機動控制時的動力學模型為：

15、

16、其中，m為飛機質量；x、y、z分別為飛機坐標系的機身軸方向、高度方向、翼展方向；二階導數分別為飛機橫滾角、偏航角、俯仰角的角速度加速度；△x、△y、△z分別為翼尖小翼偏轉后產生的控制力在x、y、z軸分量；下腳標2和3分別代表前部翼尖小翼和后部翼尖小翼，下腳標left和right分別代表左、右機翼；分別代表x軸和z軸方向單位矢量。

17、在本申請的至少一個實施例中，令△y2＝△y3，且在偏航機動時只打開飛機一側的所述交叉聯動開裂式翼尖翼，則所述動力學模型簡化為：

18、

19、發明至少存在以下有益技術效果：

20、本申請的交叉聯動開裂式翼尖翼，通過前部翼尖小翼上偏和后部翼尖小翼下偏聯動，在產生拖曳阻力的同時，前、后翼尖小翼上的升力與壓力相互抵消，避免附加俯仰力矩和滾轉力矩，使飛機控制簡單而高效；同時，翼尖小翼邊緣平行并消除側壁面，都使其具有良好的低可探測性能，能夠滿足低可探測性能飛翼飛機使用需求。

技術特征：

1.一種交叉聯動開裂式翼尖翼，其特征在于，包括：

2.根據權利要求1所述的交叉聯動開裂式翼尖翼，其特征在于，所述前部翼尖小翼(2)以及所述后部翼尖小翼(3)均為平行四邊形翼尖舵面，各邊緣與所述固定翼(1)對應的邊緣平行。

3.根據權利要求2所述的交叉聯動開裂式翼尖翼，其特征在于，

4.根據權利要求3所述的交叉聯動開裂式翼尖翼，其特征在于，所述前部翼尖小翼(2)與所述后部翼尖小翼(3)進行聯動偏轉，當所述前部翼尖小翼(2)偏轉a°時，所述后部翼尖小翼(3)偏轉-a°。

5.根據權利要求4所述的交叉聯動開裂式翼尖翼，其特征在于，當飛機巡航飛行時，所述交叉聯動開裂式翼尖翼關閉或僅打開預定小角度。

6.根據權利要求5所述的交叉聯動開裂式翼尖翼，其特征在于，當飛機偏航機動時，飛機一側的所述交叉聯動開裂式翼尖翼打開預定大角度，另一側的所述交叉聯動開裂式翼尖翼關閉。

7.根據權利要求6所述的交叉聯動開裂式翼尖翼，其特征在于，所述交叉聯動開裂式翼尖翼在偏航機動控制時的動力學模型為：

8.根據權利要求7所述的交叉聯動開裂式翼尖翼，其特征在于，令△y2＝△y3，且在偏航機動時只打開飛機一側的所述交叉聯動開裂式翼尖翼，則所述動力學模型簡化為：

技術總結
本申請屬于飛機機翼舵面設計技術領域，特別涉及一種交叉聯動開裂式翼尖翼。翼尖翼包括：交叉聯動驅動軸機構傾斜布置在固定翼翼盒外側，且與固定翼的翼尖邊緣平行，交叉聯動驅動軸機構包括交叉聯動驅動軸前段以及交叉聯動驅動軸后段；前部翼尖小翼布置在固定翼的翼尖處，且與交叉聯動驅動軸前段連接，能夠在交叉聯動驅動軸前段的控制下進行偏轉；后部翼尖小翼布置在固定翼的翼尖處，且與交叉聯動驅動軸后段連接，能夠在交叉聯動驅動軸后段的控制下進行偏轉。本申請通過前部翼尖小翼上偏和后部翼尖小翼下偏聯動，在產生拖曳阻力的同時，前、后翼尖小翼上的升力與壓力相互抵消，避免附加俯仰力矩和滾轉力矩，使飛機控制簡單而高效。
