本發明創造屬于密封包裝設備領域，尤其是涉及一種包裝設備。

背景技術：

日常生活中的袋裝食品，大多采用塑料袋，因其價廉、便于收納等特點受到廣泛的應用，但是塑料袋開口后，若不能依次消耗完，常采用橡皮圈或塑料夾具進行密封，但是仍留有空隙，密封性不好，也不能適應所有尺寸的塑料袋制品，需要不同型號的夾具，使用便利性較差。

技術實現要素：

有鑒于此，本發明創造旨在提出一種包裝設備，能夠對塑料包裝袋口進行有效密封，操作簡單方便，在進行加熱密封的同時可進行對塑料包裝袋口的切割，提高效率，節省時間。

為達到上述目的，本發明創造的技術方案是這樣實現的：

一種包裝設備，包括支架、夾板和移動機構，所述支架為L型支架，所述支架包括底板和豎板，所述夾板平行設置在所述底板上部并與所述豎板形成滑動連接，所述豎板頂部左右兩側設有固定板，兩個所述固定板之間設有絲杠，所述絲杠一端設有伺服電機，所述絲杠上套設有螺母座，所述螺母座固定連接所述移動機構。

進一步的，所述豎板設有與所述底板平行的橫板，所述橫板上表面左右兩側各固定連接一個氣缸，所述氣缸伸縮桿穿過所述橫板，所述氣缸伸縮桿下端固定連接所述夾板，所述氣缸帶動所述夾板上下移動。

進一步的，所述夾板后表面兩側設有滑塊，在所述豎板前表面與所述滑塊相對應位置設有滑槽，所述滑塊能夠沿所述滑槽上下滑動，所述滑塊在所述氣缸的帶動下沿所述滑槽上下移動。

進一步的，所述夾板下表面平行設有兩條第一電磁鐵，在所述底板上表面相應所述第一電磁鐵位置設有第二電磁鐵，所述第一電磁鐵與所述第二電磁鐵通電后能夠互相吸附，所述電磁鐵的設置能夠將待密封的塑料袋口位置牢固固定。

進一步的，所述移動機構包括彎折桿和套桿，所述彎折桿一端固定連接所述螺母座，所述彎折桿另一端插入所述套桿內部且與所述底板垂直，所述套桿能夠在外部控制電箱驅動下沿所述彎折桿一端上下移動，所述套桿底部固定連接輪軸，所述輪軸延伸方向與所述豎板相垂直。

進一步的，所述輪軸上套設有行動輪，所述行動輪內部均勻分布電感線圈，所述電感線圈與外部控制電箱電連接，所述底板上對應所述行動輪行走方向上設有加熱條，所述加熱條與外設控制電箱電連接，所述夾板上開設有通槽，所述通槽寬度大于所述輪軸軸向尺寸，所述通槽長度大于所述加熱條長度，待密封塑料袋口固定后，將所述套桿調整好高度，使所述行動輪正好接觸到塑料袋袋口表面，所述行動輪在行走的過程中，配合所述加熱條對塑料袋袋口進行加熱密封。

進一步的，所述輪軸上還套設有刀盤輪，在所述底板上表面相應所述刀盤輪行走方向設有凹槽，在對塑料袋袋口進行加熱密封的同時可以對其進行袋口的剪裁切割。

相對于現有技術，本發明創造所述的一種包裝設備具有以下優勢：

(1)本發明創造所述的一種包裝設備能夠對塑料包裝袋口進行有效密封，操作簡單方便。

(2)本發明創造所述的一種包裝設備在進行加熱密封的同時可進行對塑料包裝袋口的切割，提高效率，節省時間。

附圖說明

構成本發明創造的一部分的附圖用來提供對本發明創造的進一步理解，本發明創造的示意性實施例及其說明用于解釋本發明創造，并不構成對本發明創造的不當限定。在附圖中：

圖1為本發明創造實施例所述的一種包裝設備整體結構示意圖；

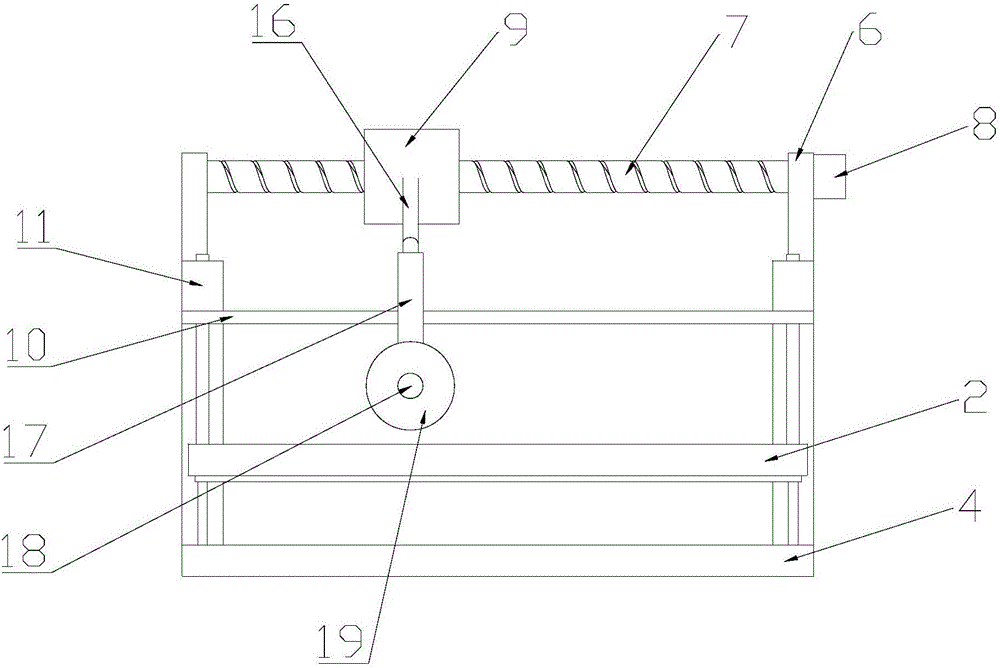

圖2為本發明創造實施例所述的一種包裝設備正視結構示意圖；

圖3為本發明創造實施例所述的一種包裝設備左側視結構示意圖；

圖4為本發明創造實施例所述的一種包裝設備俯視結構示意圖。

附圖標記說明：

1-支架；2-夾板；3-移動機構；4-底板；5-豎板；6-固定板；7-絲杠；8-伺服電機；9-螺母座；10-橫板；11-氣缸；12-滑塊；13-滑槽；14-第一電磁鐵；15-第二電磁鐵；16-彎折桿；17-套桿；18-輪軸；19-行動輪；20-加熱條；21-通槽；22-刀盤輪；23-凹槽。

具體實施方式

需要說明的是，在不沖突的情況下，本發明創造中的實施例及實施例中的特征可以相互組合。

在本發明創造的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明創造和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明創造的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明創造的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本發明創造的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本發明創造中的具體含義。

下面將參考附圖并結合實施例來詳細說明本發明創造。

如圖1-4所示，一種一種包裝設備，包括支架1、夾板2和移動機構3，所述支架1為L型支架，所述支架1包括底板4和豎板5，所述夾板2平行設置在所述底板4上部并與所述豎板5形成滑動連接，所述豎板5頂部左右兩側設有固定板6，兩個所述固定板6之間設有絲杠7，所述絲杠7一端設有伺服電機8，所述絲杠7上套設有螺母座9，所述螺母座9固定連接所述移動機構3。

所述豎板5上設有與所述底板4平行的橫板10，所述橫板10上表面左右兩側各固定連接一個氣缸11，所述氣缸11伸縮桿穿過所述橫板10，所述氣缸11伸縮桿下端固定連接所述夾板2，所述氣缸11帶動所述夾板2上下移動。

所述夾板2后表面兩側設有滑塊12，在所述豎板5前表面與所述滑塊12相對應位置設有滑槽13，所述滑塊12能夠沿所述滑槽13上下滑動，所述滑塊12在所述氣缸11的帶動下沿所述滑槽13上下移動。

所述夾板2下表面平行設有兩條第一電磁鐵14，在所述底板4上表面相應所述第一電磁鐵14位置設有第二電磁鐵15，所述第一電磁鐵14與所述第二電磁鐵15通電后能夠互相吸附，所述電磁鐵的設置能夠將待密封的塑料袋口位置牢固固定。

所述移動機構3包括彎折桿16和套桿17，所述彎折桿16一端固定連接所述螺母座9，所述彎折桿16另一端插入所述套桿17內部且與所述底板4垂直，所述套桿17能夠在外部控制電箱驅動下沿所述彎折桿16一端上下移動，所述套桿17底部固定連接輪軸18，所述輪軸18延伸方向與所述豎板5相垂直。

所述輪軸18上套設有行動輪19，所述行動輪19內部均勻分布電感線圈，所述電感線圈與外部控制電箱電連接，所述底板4上對應所述行動輪19行走方向上設有加熱條20，所述加熱條20與外設控制電箱電連接，所述夾板2上開設有通槽21，所述通槽21寬度大于所述輪軸18軸向尺寸，所述通槽21長度大于所述加熱條20長度，待密封塑料袋口固定后，將所述套桿調整好高度，使所述行動輪正好接觸到塑料袋袋口表面，所述行動輪在行走的過程中，配合所述加熱條對塑料袋袋口進行加熱密封。

所述輪軸18上還套設有刀盤輪22，在所述底板4上表面相應所述刀盤輪22行走方向設有凹槽23，在對塑料袋袋口進行加熱密封的同時可以對其進行袋口的剪裁切割。

具體工作流程：

將待密封的塑料袋口放置在底板4上，開動氣缸11，伸縮桿帶動夾板2向下運動，通過磁條和磁鐵固定塑料袋口，調節行動輪19至塑料袋口上表面，伺服電機8驅動螺母座9，螺母座9帶動行動輪19從左至右將塑料袋口密封，同時刀盤輪22將塑料袋口切割。
