本發明屬于大米搬運技術領域，具體涉及一種護欄可調平輸送裝置。

背景技術：

目前，大米的搬運通過人工來搬運或者搬運車來搬運。人工搬運工作量大，生產成本高，搬運車搬運需要人工上下貨，工作效率低。

技術實現要素：

本發明所要解決的技術問題在于提供一種結構簡單、工作效率高和可以將輸送帶上不同重量規格的大米袋位置居中的輸送裝置，即一種護欄可調平輸送裝置。

本發明所要解決的技術問題采用以下技術方案來實現：

一種護欄可調平輸送裝置，包括機架，所述機架上設有轉軸，轉軸共有兩個，轉軸之間設有輸送帶，轉軸下方設有電機a，轉軸與電機a通過皮帶相連接，輸送帶上部設有框架，框架上設有電機b，框架上部設有接近開關，框架上設有限位機構，限位機構共有兩組且對稱分布，框架上設有左右旋絲桿和導桿，導桿共有兩個，左右旋絲桿位于導桿之間；

所述限位機構包括護欄、護欄連接板、直線軸承和絲桿螺母，護欄連接板底部安裝有護欄，護欄連接板兩端分別安裝有直線軸承，護欄連接板中心位置安裝有絲桿螺母，直線軸承套在導桿上，絲桿螺母套在左右旋絲桿上。

接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機裝置提供控制指令。接近開關是種開關型傳感器，它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。

所述護欄近似呈L形。兩個護欄形成喇叭狀入口，使得進入的大米袋位置居中擺正。

所述電機b與左右旋絲桿通過鏈條相連接。鏈條傳動效率高，傳動精度高，不會打滑。

其工作原理是：當大米袋來到輸送帶上時，電機a通過轉軸帶動輸送帶運動，光電傳感器感應到大米袋的位置，接近開關控制電機b開始工作，電機b帶左右旋絲桿旋轉，左右旋絲桿帶動兩組限位機構相對運動，兩個護欄形成喇叭狀的入口開始收縮，使得進入限位機構的大米袋位置在輸送帶上居中擺正。此可調平輸送裝置可以將5kg～25kg的袋裝大米輸送至與之連接的輸送線中間位置。

與現有技術相比，本發明具有以下優點：本發明的結構簡單、工作效率高和可以將輸送帶上不同重量規格的大米袋位置居中，輸送線代替人工搬運大米，工作效率高；本裝置可以矯正輸送線上大米袋的位置使其居中，避免大米袋掉落出輸送線，同時方便下一輸送線對于大米袋整形的操作；本裝置可以適用不同重量規格大米袋的輸送，限位機構的寬度尺寸可以調節。

附圖說明

圖1為本發明的主視圖；

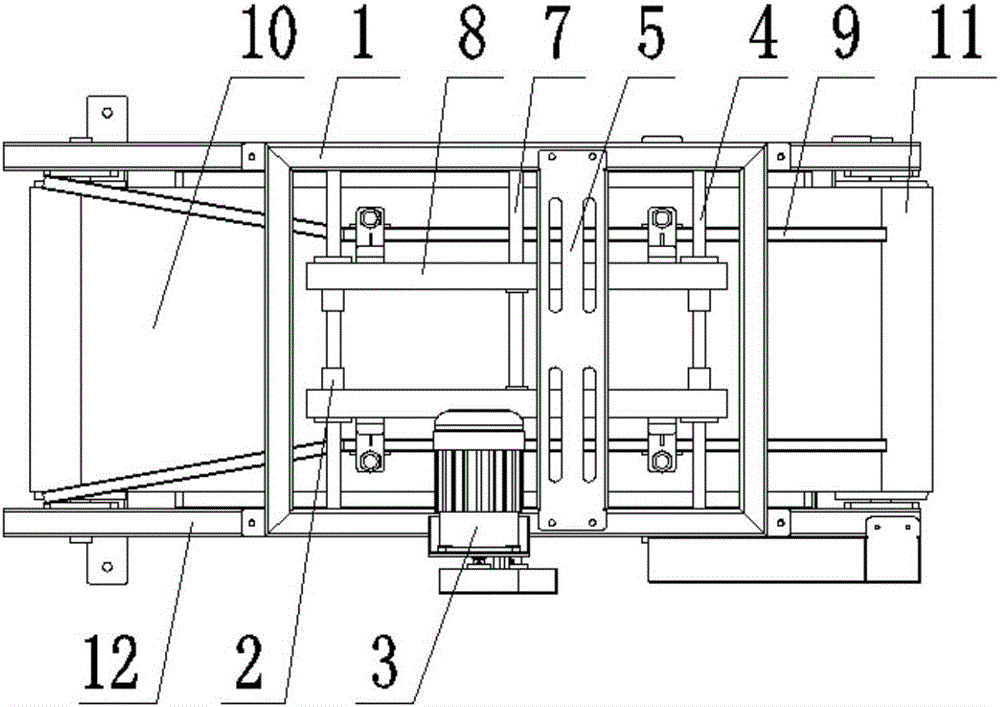

圖2為本發明的俯視圖；

圖3為本發明的立體圖。

圖中：1、框架；2、直線軸承；3、電機b；4、導桿；5、接近開關；6、絲桿螺母；7、左右旋絲桿；8、護欄連接板；9、護欄；10、輸送帶；11、轉軸；12、機架；13、電機a。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本發明。

如圖1和圖2所示，一種護欄可調平輸送裝置，包括機架12，機架12上設有轉軸11，轉軸11共有兩個，轉軸11之間設有輸送帶10，轉軸11下方設有電機a13，轉軸11與電機a13通過皮帶相連接，輸送帶10上部設有框架1，框架1上設有電機b3，框架1上部設有接近開關5，框架1上設有限位機構，限位機構共有兩組且對稱分布，框架1上設有左右旋絲桿7和導桿4，導桿4共有兩個，左右旋絲桿7位于導桿4之間；

限位機構包括護欄9、護欄連接板8、直線軸承2和絲桿螺母6，護欄連接板8底部安裝有護欄9，護欄連接板8兩端分別安裝有直線軸承2，護欄連接板8中心位置安裝有絲桿螺母6，直線軸承2套在導桿4上，絲桿螺母6套在左右旋絲桿7上；護欄9近似呈L形。

如圖3所示，電機b3與左右旋絲桿7通過鏈條相連接。

工作時，當大米袋來到輸送帶10上時，電機a13通過轉軸11帶動輸送帶10運動，光電傳感器感應到大米袋的位置，接近開關5控制電機b3開始工作，電機b3帶左右旋絲桿7旋轉，左右旋絲桿7帶動兩組限位機構相對運動，兩個護欄9形成喇叭狀的入口開始收縮，使得進入限位機構的大米袋位置在輸送帶10上居中擺正。此可調平輸送裝置可以將5kg～25kg的袋裝大米輸送至與之連接的輸送線中間位置。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。
