本發明涉及汽車舉升機的技術領域，特別涉及一種具有雙重防墜保護功能的舉升機。

背景技術：

汽車舉升機是用于汽車維修過程中舉升汽車的設備，汽車開到舉升機工位，通過人工操作可使汽車舉升一定的高度，便于汽車維修。舉升機在汽車維修養護中發揮著非常重要的作用，現在的維修廠都配備了舉升機，舉升機是汽車維修或保養的必備設備。

目前舉升機保護功能不夠強大，一般在汽車維修或者保養時，汽車都要上升至兩米左右高度，在突然斷電或者設備故障時，容易發生汽車突然墜落等危險事故，對于維修、保養人員的人身安全造成嚴重威脅。

技術實現要素：

發明的目的：本發明公開了一種具有雙重防墜保護功能的舉升機，可以在突然斷電或者設備突然故障時，保障汽車維持所在高度，不會發生汽車下降或者墜落事故，能夠保障維修、保養人員的人身安全；若第一重防墜裝置失效，還可以進行手動制動，實現雙重防墜保護，使用過程更加安全化。

技術方案：為了實現以上目的，本發明公開了一種具有雙重防墜保護功能的舉升機，包括液壓系統，基座、龍門支撐柱和升降托舉裝置，所述龍門支撐柱內側分別豎直設置一組防墜臂，所述升降托舉裝置與防墜臂可動連接；所述升降托舉裝置與防墜臂的連接處設有卡接結構；所述防墜臂上端與龍門支撐柱鉸接，下端與自動推送結構連接；所述防墜臂中部和下端分別與手動推送結構連接。

進一步的，上述一種具有雙重防墜保護功能的舉升機，所述升降托舉裝置包括滑塊和一組支撐臂，其中支撐臂與滑塊通過轉動副連接，所述滑塊上設有通孔，并通過通孔套設在防墜臂上。

進一步的，上述一種具有雙重防墜保護功能的舉升機，所述卡接結構包括設置在防墜臂上的一組第一楔形防墜梯，以及設置在通孔相對應一側的第二楔形防墜梯。

進一步的，上述一種具有雙重防墜保護功能的舉升機，所述自動推送結構包括支座、推桿和彈性件，所述推桿一端與液壓缸連接，另一端與防墜臂連接，所述彈性件設置在防墜臂與支座之間。

進一步的，上述一種具有雙重防墜保護功能的舉升機，所述液壓系統與控制模塊連接，液壓系統包括電動機、液壓泵、液壓閥、液壓缸、液壓桿和液壓油，其中電動機與液壓泵連接，液壓泵與液壓缸連接，液壓閥與液壓桿連接。

進一步的，上述一種具有雙重防墜保護功能的舉升機，所述支撐臂前端設有托盤，托盤上表面設有帶壓花的橡膠墊。

進一步的，上述一種具有雙重防墜保護功能的舉升機，所述手動推送結構包括操作手柄和連動桿，所述連動桿一端與操作手柄鉸接，另一端與防墜臂鉸接，所述操作手柄通過支座與龍門支撐柱連接。

上述技術方案可以看出，本發明具有如下有益效果：

（1）本發明所述的一種具有雙重防墜保護功能的舉升機，在突然斷電或者設備突然故障時，液壓系統特有的液壓閥保障液壓油不會被回壓至液壓缸，不會發生汽車下降或者墜落事故，第一楔形防墜梯與第二梯形防墜梯能夠相互咬合，對抗汽車下墜的重力，維持汽車所在高度，對維修、保養人員提供第一重保護。

（2）本發明所述的一種具有雙重防墜保護功能的舉升機，若第一重防墜裝置失效，還可以進行手動制動，實現雙重防墜保護，使用過程更加安全化。

（3）本發明所述的一種具有雙重防墜保護功能的舉升機，在滑塊上升至指定位置后，液壓系統自動推動防墜臂前進設定距離；在滑塊需要下降時，液壓系統先泄壓，彈性件自動推動防墜臂后退設定距離，防墜臂的智能化動作，既能提供防止汽車墜落的保護，又不會影響滑塊的上升或者下降。

（4）本發明所述的一種具有雙重防墜保護功能的舉升機，托盤上設置的橡膠墊直接與汽車接觸，且受力大，選擇使用橡膠，一方面保證支撐墊的使用壽命，另一方面可增加與汽車之間的摩擦，有防滑作用，第三方面，能夠保證汽車不被劃傷。

附圖說明

圖1為本發明所述的一種具有雙重防墜保護功能的舉升機的整體結構示意圖；

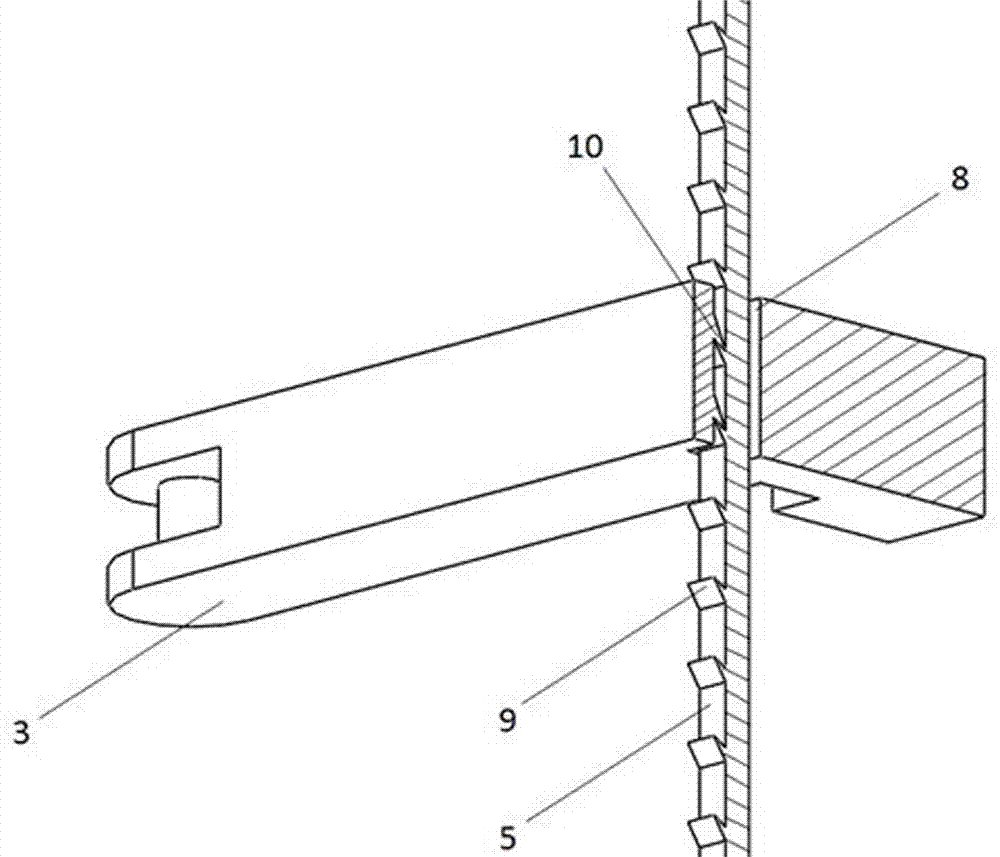

圖2為本發明所述的一種具有雙重防墜保護功能的舉升機第一楔形防墜梯與第二楔形防墜梯配合剖視圖；

圖3為本發明所述的一種具有雙重防墜保護功能的舉升機自動推送結構的示意圖；

圖4為本發明所述的一種具有雙重防墜保護功能的舉升機手動推送結構的示意圖；

圖中：1-基座，2-龍門支撐柱，3-滑塊，4-支撐臂，5-防墜臂，6-支座，7-第一滑槽，8-通孔，9-第一楔形防墜梯，10-第二楔形防墜梯，11-電動機，12-控制模塊，13-液壓泵，14-液壓閥，15-液壓缸，16-液壓桿，17-推桿，18-第二滑槽，19-彈性件，20-托盤，21-操作手柄，22-連動桿，23-支座。

具體實施方式

下面結合附圖，對本發明具體實施方式進行詳細的描述。

實施例

本發明公開了一種具有雙重防墜保護功能的舉升機，如圖1至圖4所示，包括液壓系統，基座1、龍門支撐柱2和升降托舉裝置，所述龍門支撐柱2內側分別豎直設置一組防墜臂5，所述升降托舉裝置與防墜臂5可動連接；所述升降托舉裝置與防墜臂5的連接處設有卡接結構；所述防墜臂5上端與龍門支撐柱2鉸接，下端與自動推送結構連接；所述防墜臂5中部和下端分別與手動推送結構連接。

本實施例中所述升降托舉裝置包括滑塊3和一組支撐臂4，其中支撐臂4與滑塊3通過轉動副連接，所述滑塊3上設有通孔8，并通過通孔8套設在防墜臂5上。其中龍門支撐柱2下部與基座1連接，龍門支撐柱2設有第一滑槽7，滑塊3通過第一滑槽7與龍門支撐柱2連接。

本實施例中所述卡接結構包括設置在防墜臂5上的一組第一楔形防墜梯9，以及設置在通孔8相對應一側的第二楔形防墜梯10。

本實施例中所述自動推送結構包括支座6、第二滑槽18、推桿17和彈性件19，所述推桿17一端與液壓缸15連接，另一端與防墜臂5連接，所述彈性件19設置在防墜臂5與支座6之間。

本實施例中所述液壓系統與控制模塊12連接，液壓系統包括電動機11、液壓泵13、液壓閥14、液壓缸15、液壓桿16和液壓油，其中電動機11與液壓泵13連接，液壓泵13與液壓缸15連接，液壓閥14與液壓桿16連接。

本實施例中所述支撐臂4前端設有托盤20，托盤20上表面設有帶壓花的橡膠墊。

本實施例中所述手動推送結構包括操作手柄21和連動桿22，所述連動桿22一端與操作手柄21鉸接，另一端與防墜臂5鉸接，所述操作手柄21通過支座23與龍門支撐柱2連接。

以上所述僅是本發明的優選實施方式，應指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進，這些改進也應視為本發明的保護范圍。

技術特征：

技術總結
本發明公開了一種具有雙重防墜保護功能的舉升機，包括液壓系統，基座、龍門支撐柱和升降托舉裝置，所述龍門支撐柱內側分別豎直設置一組防墜臂，所述升降托舉裝置與防墜臂可動連接；所述升降托舉裝置與防墜臂的連接處設有卡接結構；所述防墜臂上端與龍門支撐柱鉸接，下端與自動推送結構連接；所述防墜臂中部和下端分別與手動推送結構連接。可以在突然斷電或者設備突然故障時，保障汽車維持所在高度，不會發生汽車下降或者墜落事故，能夠保障維修、保養人員的人身安全；若第一重防墜裝置失效，還可以進行手動制動，實現雙重防墜保護，使用過程更加安全化。

技術研發人員：陳佳媛;車景輝
受保護的技術使用者：賽埃孚汽車保修設備（太倉）有限公司
技術研發日：2017.06.29
技術公布日：2017.09.12
