本技術涉及粉類制劑攤平，尤其涉及粉類制劑輻照滅菌用攤平裝置。

背景技術：

1、粉類制劑是指那些制成粉狀形式的藥物、食品或其他產品，這些粉劑通常是由固體顆粒狀的原材料制成，通過粉碎、研磨等工藝處理而成，粉類制劑在輻照滅菌過程中使用攤平裝置的目的是確保粉劑在輻照過程中的均勻分布，以提高輻照的效果和一致性。

2、在攤平裝置對粉類制劑進行攤平過程中，操作工人需要手持刮板等攤平工具，將粉類制劑攤平，導致工人對粉類制劑攤平時較為費力，使用不夠便捷，降低了工作效率。

技術實現思路

1、為了彌補以上不足，本實用新型提供了粉類制劑輻照滅菌用攤平裝置，旨在改善現有技術中的操作工人需要手持刮板等攤平工具，將粉類制劑攤平的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、粉類制劑輻照滅菌用攤平裝置，包括加工臺，所述加工臺外部右側固定連接有電動推桿，所述加工臺內部兩側均開設有安裝槽，所述電動推桿輸出端固定連接的移動塊，所述移動塊下部固定連接有限位塊，所述移動塊外部固定連接有u型架，所述u型架另一端設置有導向組件，所述u型架下部兩側均固定連接有連接塊，兩個所述連接塊內部均固定連接有安裝塊，兩個所述連接塊內部滑動連接的有連接桿，兩個所述連接桿底部固定連接有攤平板。

4、進一步地，所述導向組件包括導向塊，所述導向塊固定連接在u型架的另一端，后側所述安裝槽內部固定連接有導向桿，所述導向塊滑動連接在導向桿外部。

5、進一步地，所述安裝塊內部滑動連接有滑塊，所述滑塊外部固定連接有握把，所述滑塊外部左側設置有彈簧，所述滑塊外部右側固定連接有插銷。

6、進一步地，所述加工臺上部兩側均固定連接有固定板，前側所述固定板外部固定連接有電機，所述電機輸出端固定連接有輸送帶。

7、進一步地，兩個所述固定板上部固定連接有安裝架，所述安裝架下部固定兩個均固定連接有氣缸，兩個所述氣缸輸出端固定連接有滅菌燈。

8、進一步地，前側所述安裝槽內部開設有限位槽，所述限位塊滑動連接在限位槽內部。

9、進一步地，所述連接桿內部開設有安裝孔，所述插銷與安裝孔相插接。

10、進一步地，所述加工臺外部左側設置有導料板。

11、本實用新型具有如下有益效果：

12、1、本實用新型中，通過電動推桿、移動塊、u型桿、導向塊、導向桿、連接塊、連接桿、攤平板等結構之間的配合，實現了便于對粉類制劑進行攤平，無需操作人員手動對粉類制劑進行攤平，省時省力，提高了工作效率。

13、2、本實用新型中，通過安裝塊、滑塊、握把、彈簧、插銷等結構之間的配合，實現了便于對攤平板進行拆卸清潔，可以減少不同批次之間的交叉污染的風險。

技術特征：

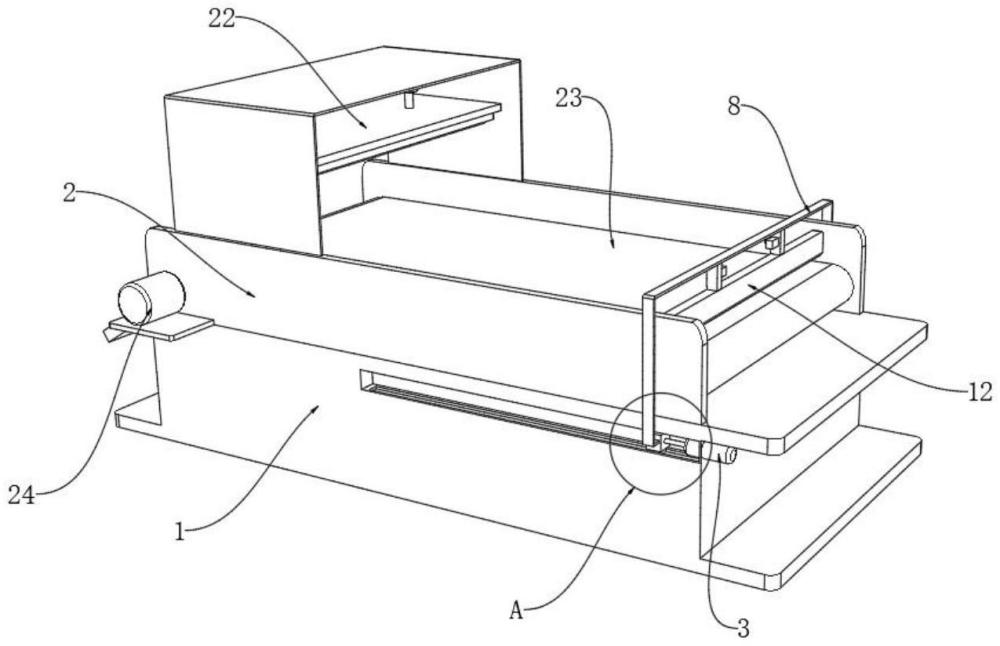

1.粉類制劑輻照滅菌用攤平裝置，包括加工臺(1)，其特征在于：所述加工臺(1)外部右側固定連接有電動推桿(3)，所述加工臺(1)內部兩側均開設有安裝槽(4)，所述電動推桿(3)輸出端固定連接的移動塊(5)，所述移動塊(5)下部固定連接有限位塊(6)，所述移動塊(5)外部固定連接有u型架(8)，所述u型架(8)另一端設置有導向組件，所述u型架(8)下部兩側均固定連接有連接塊(11)，兩個所述連接塊(11)內部均固定連接有安裝塊(13)，兩個所述連接塊(11)內部滑動連接的有連接桿(19)，兩個所述連接桿(19)底部固定連接有攤平板(12)。

2.根據權利要求1所述的粉類制劑輻照滅菌用攤平裝置，其特征在于：所述導向組件包括導向塊(9)，所述導向塊(9)固定連接在u型架(8)的另一端，后側所述安裝槽(4)內部固定連接有導向桿(10)，所述導向塊(9)滑動連接在導向桿(10)外部。

3.根據權利要求1所述的粉類制劑輻照滅菌用攤平裝置，其特征在于：所述安裝塊(13)內部滑動連接有滑塊(14)，所述滑塊(14)外部固定連接有握把(15)，所述滑塊(14)外部左側設置有彈簧(16)，所述滑塊(14)外部右側固定連接有插銷(17)。

4.根據權利要求1所述的粉類制劑輻照滅菌用攤平裝置，其特征在于：所述加工臺(1)上部兩側均固定連接有固定板(2)，前側所述固定板(2)外部固定連接有電機(24)，所述電機(24)輸出端固定連接有輸送帶(23)。

5.根據權利要求4所述的粉類制劑輻照滅菌用攤平裝置，其特征在于：兩個所述固定板(2)上部固定連接有安裝架(20)，所述安裝架(20)下部固定兩個均固定連接有氣缸(21)，兩個所述氣缸(21)輸出端固定連接有滅菌燈(22)。

6.根據權利要求1所述的粉類制劑輻照滅菌用攤平裝置，其特征在于：前側所述安裝槽(4)內部開設有限位槽(7)，所述限位塊(6)滑動連接在限位槽(7)內部。

7.根據權利要求3所述的粉類制劑輻照滅菌用攤平裝置，其特征在于：所述連接桿(19)內部開設有安裝孔(18)，所述插銷(17)與安裝孔(18)相插接。

8.根據權利要求1所述的粉類制劑輻照滅菌用攤平裝置，其特征在于：所述加工臺(1)外部左側設置有導料板(25)。

技術總結
本技術涉及粉類制劑攤平技術領域，公開了粉類制劑輻照滅菌用攤平裝置，包括加工臺，所述加工臺外部右側固定連接有電動推桿，所述加工臺內部兩側均開設有安裝槽，所述電動推桿輸出端固定連接的移動塊，所述移動塊下部固定連接有限位塊，所述移動塊外部固定連接有U型架，所述U型架另一端設置有導向組件，所述U型架下部兩側均固定連接有連接塊，兩個所述連接塊內部均固定連接有安裝塊，兩個所述連接塊內部滑動連接的有連接桿，兩個所述連接桿底部固定連接有攤平板。本技術中，實現了便于對粉類制劑進行攤平，無需操作人員手動對粉類制劑進行攤平，省時省力，提高了工作效率。

技術研發人員：呂楊,杜肖柏,寧潤昱
受保護的技術使用者：天津金鵬源輻照技術有限公司
技術研發日：20240105
技術公布日：2025/4/28
