本技術涉及煙草行業中帶狀物料加工成型設備，尤其涉及一種帶狀物料加工用膠片供給裝置。

背景技術：

1、在煙草生產過程中，帶狀物料的使用是非常普遍的，比如傳統煙草中的卷煙紙、煙盒內襯紙、包裝紙等；再比如新型低溫不燃燒煙草的帶狀薄片煙草、降溫段的pla材料。帶狀物料是以盤狀形式存在，使用時需要將帶狀物料盤安裝在放卷裝置上，然后將帶狀物料的帶頭牽引至各個輥中，之后才能開機生產，而且，一般是設置兩個放卷裝置，兩個放卷裝置交替使用，一盤帶狀物料盤用完之后，將其尾部與另一個帶狀物料盤的頭部拼接后，另一個帶狀物料盤參與生產，然后，需要將新的帶狀物料盤安裝在放卷裝置上，并將其帶頭引出，為后續帶狀物料的拼接做好準備。

2、現有的部分新的帶狀物料的帶頭與舊的帶狀物料的尾段的拼接主要包括有膠拼接和無膠拼接兩種，無膠拼接通常采用輥壓的方式實現，具體來說是通過兩個相對滾動的壓輥，利用壓輥再新、舊帶狀物料的重合段輥壓出花紋，從而實現新的帶狀物料的帶頭與舊的帶狀物料的尾段的拼接，有膠拼接主要是在新、舊帶狀物料的重合段之間涂抹膠水或者貼敷雙面膠片，采用雙面膠片粘結時，但是，雙面膠片必須將基帶分離，而雙面膠片基帶的分離通常只能通過人工分離，人工分離勞動強度大，效率低下，影響了帶狀物料的生產效率。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種帶狀物料加工用膠片供給裝置，旨在改善現有技術中人工雙面膠片基帶效率低下的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種帶狀物料加工用膠片供給裝置，包括底板，所述底板的頂端固定連接有支撐座，所述支撐座的前側左端固定連接有電機一，所述電機一的驅動端固定連接有轉桿一，所述轉桿一的外部滑動連接有傳輸皮帶，所述傳輸皮帶的內部右側轉動連接有轉桿二，所述支撐座的中部開設有通孔，所述通孔的內部轉動連接有連桿，所述連桿的前后兩端均固定連接有主動齒輪，所述底板的前側中部固定連接有驅動組件，所述支撐座的前后兩側均固定連接有兩個固定圓柱，所述固定圓柱的外部轉動連接有從動齒輪，所述從動齒輪遠離支撐座的一側固定連接有連塊，所述連塊的外部固定連接有支撐板，所述支撐板的頂端固定連接有輔助組件。

4、進一步地，所述支撐座的頂端前后兩側均固定連接有海綿墊，所述支撐座的右端固定連接有支撐罩，所述支撐罩的前側左端固定連接有電機三，所述電機三的驅動端固定連接有連棍一，所述連棍一的外部固定連接有三角筒，所述連棍一的前后外部前后兩端均固定連接有套軸一，所述套軸一的外部內壁滑動連接有連動皮帶，所述連動皮帶的內部轉動連接有套軸二，所述套軸二的內部固定連接有連棍二，所述連棍二的外部固定連接有壓塊，所述壓塊的底端左側固定連接有壓片。

5、進一步地，所述驅動組件包括支塊和電機二，所述支塊的底端固定連接在所述底板的頂端前側，所述電機二的外部底端固定連接在所述支塊的頂端，所述電機二的驅動端固定連接在所述連桿的前端。

6、進一步地，所述輔助組件包括兩個連板和多個轉筒，所述連板的底端左右兩側固定連接在所述支撐板的頂端，所述轉筒的前后兩端轉動連接在兩個所述連板的相近一側。

7、進一步地，所述轉桿一的外部前后兩端轉動連接在所述支撐座的左端前后兩側，所述傳輸皮帶的前后兩側滑動連接在所述支撐座的頂端前后兩側。

8、進一步地，所述轉桿二的前后兩端轉動連接在所述支撐座的右側前后兩側，所述三角筒的外部滑動連接在所述傳輸皮帶的外部。

9、進一步地，所述連棍一的外部前后兩端轉動連接在所述支撐罩的左端前后兩側，所述連棍二的外部前后兩端轉動連接在所述支撐罩的右端前后兩側。

10、進一步地，所述三角筒的外部滑動連接在所述壓片的右側，所述壓塊的前后兩側均滑動連接在所述支撐罩的內壁前后兩側。

11、本實用新型具有如下有益效果：

12、1、本實用新型中，通過轉筒、傳輸皮帶、連板、主動齒輪、轉桿二等結構的配合下，實現了自動分段推動膠片移動，可以確保在整個膠片長度上均勻施加力，從而實現更均勻的剝離過程，助于避免剝離過程中的不均勻力導致的問題。

13、2、本實用新型中，通過連棍二、壓塊、壓片、三角筒、海綿墊等結構的配合下，實現了自動剝離膠片和基帶，可以代替人工操作，加快生產速度，提高整體生產效率。

技術特征：

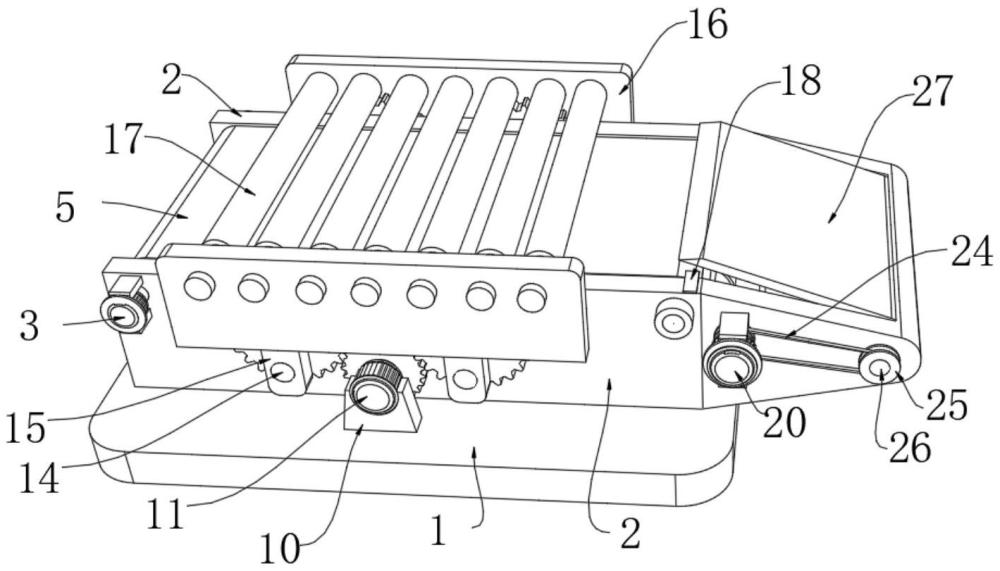

1.一種帶狀物料加工用膠片供給裝置，包括底板(1)，其特征在于：所述底板(1)的頂端固定連接有支撐座(2)，所述支撐座(2)的前側左端固定連接有電機一(3)，所述電機一(3)的驅動端固定連接有轉桿一(4)，所述轉桿一(4)的外部滑動連接有傳輸皮帶(5)，所述傳輸皮帶(5)的內部右側轉動連接有轉桿二(6)，所述支撐座(2)的中部開設有通孔(7)，所述通孔(7)的內部轉動連接有連桿(8)，所述連桿(8)的前后兩端均固定連接有主動齒輪(9)，所述底板(1)的前側中部固定連接有驅動組件，所述支撐座(2)的前后兩側均固定連接有兩個固定圓柱(12)，所述固定圓柱(12)的外部轉動連接有從動齒輪(13)，所述從動齒輪(13)遠離支撐座(2)的一側固定連接有連塊(14)，所述連塊(14)的外部固定連接有支撐板(15)，所述支撐板(15)的頂端固定連接有輔助組件。

2.根據權利要求1所述的一種帶狀物料加工用膠片供給裝置，其特征在于：所述支撐座(2)的頂端前后兩側均固定連接有海綿墊(18)，所述支撐座(2)的右端固定連接有支撐罩(19)，所述支撐罩(19)的前側左端固定連接有電機三(20)，所述電機三(20)的驅動端固定連接有連棍一(21)，所述連棍一(21)的外部固定連接有三角筒(22)，所述連棍一(21)的前后外部前后兩端均固定連接有套軸一(23)，所述套軸一(23)的外部內壁滑動連接有連動皮帶(24)，所述連動皮帶(24)的內部轉動連接有套軸二(25)，所述套軸二(25)的內部固定連接有連棍二(26)，所述連棍二(26)的外部固定連接有壓塊(27)，所述壓塊(27)的底端左側固定連接有壓片(28)。

3.根據權利要求1所述的一種帶狀物料加工用膠片供給裝置，其特征在于：所述驅動組件包括支塊(10)和電機二(11)，所述支塊(10)的底端固定連接在所述底板(1)的頂端前側，所述電機二(11)的外部底端固定連接在所述支塊(10)的頂端，所述電機二(11)的驅動端固定連接在所述連桿(8)的前端。

4.根據權利要求1所述的一種帶狀物料加工用膠片供給裝置，其特征在于：所述輔助組件包括兩個連板(16)和多個轉筒(17)，所述連板(16)的底端左右兩側固定連接在所述支撐板(15)的頂端，所述轉筒(17)的前后兩端轉動連接在兩個所述連板(16)的相近一側。

5.根據權利要求1所述的一種帶狀物料加工用膠片供給裝置，其特征在于：所述轉桿一(4)的外部前后兩端轉動連接在所述支撐座(2)的左端前后兩側，所述傳輸皮帶(5)的前后兩側滑動連接在所述支撐座(2)的頂端前后兩側。

6.根據權利要求2所述的一種帶狀物料加工用膠片供給裝置，其特征在于：所述轉桿二(6)的前后兩端轉動連接在所述支撐座(2)的右側前后兩側，所述三角筒(22)的外部滑動連接在所述傳輸皮帶(5)的外部。

7.根據權利要求2所述的一種帶狀物料加工用膠片供給裝置，其特征在于：所述連棍一(21)的外部前后兩端轉動連接在所述支撐罩(19)的左端前后兩側，所述連棍二(26)的外部前后兩端轉動連接在所述支撐罩(19)的右端前后兩側。

8.根據權利要求2所述的一種帶狀物料加工用膠片供給裝置，其特征在于：所述三角筒(22)的外部滑動連接在所述壓片(28)的右側，所述壓塊(27)的前后兩側均滑動連接在所述支撐罩(19)的內壁前后兩側。

技術總結
本技術涉及煙草行業中帶狀物料加工成型設備技術領域，公開了一種帶狀物料加工用膠片供給裝置，包括底板，所述底板的頂端固定連接有支撐座，所述支撐座的前側左端固定連接有電機一，所述電機一的驅動端固定連接有轉桿一，所述轉桿一的外部滑動連接有傳輸皮帶，所述傳輸皮帶的內部右側轉動連接有轉桿二，所述支撐座的中部開設有通孔，所述通孔的內部轉動連接有連桿，所述連桿的前后兩端均固定連接有主動齒輪。本技術中，實現了自動分段推動膠片移動，可以確保在整個膠片長度上均勻施加力，并且實現了自動剝離膠片和基帶，可以代替人工操作，加快生產速度，提高整體生產效率。

技術研發人員：張雷,王甜甜,王洋
受保護的技術使用者：青島橡建工業工程有限公司
技術研發日：20240111
技術公布日：2025/4/28
