本技術涉及卷煙輸送，尤其涉及一種成品卷煙的輸送翻轉裝置。

背景技術：

1、目前，在卷煙集團儲運公司的成品物流部，越來越多不同規格的花式成品煙需要在輸送機上進行分揀發運，且由于成品卷煙貨箱上條形碼的掃碼需要，往往要以豎直放置的站立煙姿轉運到輸送機上。

2、twp06型卷煙輸送機作為2011年的老設備，輸送軌道是由上料端向下料端傾斜環繞延伸的。而花式成品煙中的中華短支系列、金細支系列以及細支系列均因為掃描需要，而必須采用沿高度方向豎直放置的站立煙姿進入輸送機掃描口，這就導致在使用twp06型卷煙輸送機進行分揀發運時，成品卷煙貨箱容易在輸送過程中可能發生傾翻，并在到達下料端出口的墻壁通道時卡住，從而造成卷煙輸送機停機和卷煙破損的情況。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種能夠使成品卷煙貨箱正常通過墻壁通道，并降低卷煙破損率的成品卷煙的輸送翻轉裝置。

2、本實用新型采用如下技術方案：

3、本實用新型提供一種成品卷煙的輸送翻轉裝置，包括固定組件和翻轉桿，兩個固定組件分別設置在卷煙輸送機寬度方向兩側的架體上，翻轉桿垂直輸送軌道的延伸方向且間隔設置在輸送軌道的正上方，翻轉桿長度方向的兩端分別可轉動地設置在兩個固定組件上。

4、優選地，固定組件包括卡接件和螺紋連接件，卡接件的底部開設有螺紋孔，卡接件以豎直狀態卡設在卷煙輸送機寬度方向一側的架體上，螺紋連接件旋設在螺紋孔內并與卷煙輸送機寬度方向一側的架體軸向抵接。

5、優選地，卡接件的頂部開設有容置槽，翻轉桿包括中間部分的工作段和兩端部分的安裝段，安裝段可轉動地安裝在容置槽內，工作段的直徑大于容置槽的槽孔徑。

6、優選地，卡接件包括l形折彎板、豎板和底板，l形折彎板的一側折彎部分與豎板的頂部垂直連接、另一側折彎部分平行豎板地向外延伸并在頂部開設有向下凹陷的容置槽，底板垂直設置在豎板的底部，螺紋孔設置在底板上。

7、優選地，翻轉桿的工作段上包覆有彈性緩沖層，彈性緩沖層采用軟性材料制成。

8、優選地，翻轉桿兩端部分的安裝段在最外側部分設有螺紋分段，螺紋分段上旋設有螺紋筒，螺紋筒的自由端上垂直設置有一字形指示物。

9、與現有技術相比，本實用新型的有益效果為：

10、在卷煙輸送機的發運過程中，以站立煙姿發運的成品卷煙貨箱在輸送至本實用新型的成品卷煙的輸送翻轉裝置所在位置后，翻轉桿將對成品卷煙貨箱的輸送進行干涉，并借由成品卷煙貨箱自身的重力以及翻轉桿的受力轉動，使成品卷煙貨箱翻轉為躺倒的臥立煙姿，而以臥立煙姿進行后續的輸送能夠避免成品卷煙貨箱的不可控傾翻，從而使成品卷煙貨箱正常通過卷煙輸送機下料端出口的墻壁通道，直接降低卷煙破損率。

技術特征：

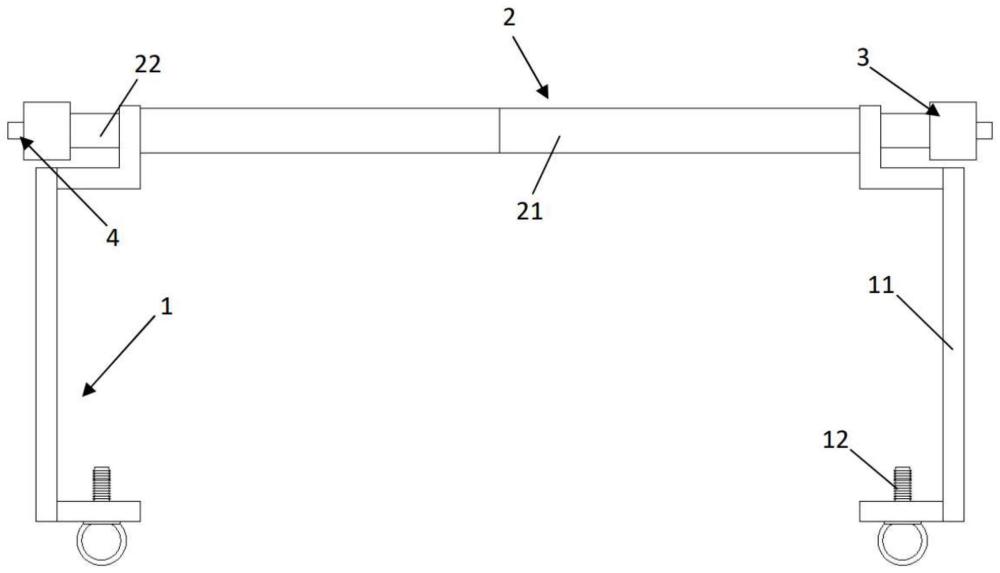

1.一種成品卷煙的輸送翻轉裝置，其特征在于，包括固定組件（1）和翻轉桿（2），兩個所述固定組件（1）分別設置在卷煙輸送機寬度方向兩側的架體上，所述翻轉桿（2）垂直所述卷煙輸送機的輸送軌道的延伸方向且間隔設置在所述輸送軌道的正上方，所述翻轉桿（2）長度方向的兩端分別可轉動地設置在所述兩個固定組件（1）上。

2.根據權利要求1所述的成品卷煙的輸送翻轉裝置，其特征在于，所述固定組件（1）包括卡接件（11）和螺紋連接件（12），所述卡接件（11）的底部開設有螺紋孔，所述卡接件（11）以豎直狀態卡設在所述卷煙輸送機寬度方向一側的架體上，所述螺紋連接件（12）旋設在所述螺紋孔內并與所述卷煙輸送機寬度方向一側的架體軸向抵接。

3.根據權利要求2所述的成品卷煙的輸送翻轉裝置，其特征在于，所述卡接件（11）的頂部開設有容置槽，所述翻轉桿（2）包括中間部分的工作段（21）和兩端部分的安裝段（22），所述安裝段（22）可轉動地安裝在所述容置槽內，所述工作段（21）的直徑大于所述容置槽的槽孔徑。

4.根據權利要求3所述的成品卷煙的輸送翻轉裝置，其特征在于，所述卡接件（11）包括l形折彎板（111）、豎板（112）和底板（113），所述l形折彎板（111）的一側折彎部分與所述豎板（112）的頂部垂直連接、另一側折彎部分平行所述豎板（112）地向外延伸并在頂部開設有向下凹陷的所述容置槽，所述底板（113）垂直設置在所述豎板（112）的底部，所述螺紋孔設置在所述底板（113）上。

5.根據權利要求3所述的成品卷煙的輸送翻轉裝置，其特征在于，所述翻轉桿（2）的工作段（21）上包覆有彈性緩沖層，所述彈性緩沖層采用軟性材料制成。

6.根據權利要求3所述的成品卷煙的輸送翻轉裝置，其特征在于，所述翻轉桿（2）兩端部分的安裝段（22）在最外側部分設有螺紋分段，所述螺紋分段上旋設有螺紋筒（3），所述螺紋筒（3）的自由端上垂直設置有一字形指示物（4）。

技術總結
本技術涉及卷煙輸送技術領域，尤其涉及一種成品卷煙的輸送翻轉裝置，包括固定組件和翻轉桿，兩個固定組件分別設置在卷煙輸送機寬度方向兩側的架體上，翻轉桿垂直輸送軌道的延伸方向且間隔設置在輸送軌道的正上方，翻轉桿長度方向的兩端分別可轉動地設置在兩個固定組件上。該成品卷煙的輸送翻轉裝置能夠使成品卷煙貨箱正常通過墻壁通道，并降低卷煙破損率。

技術研發人員：吳承晟,宋君,李評,李景舒
受保護的技術使用者：上海煙草集團有限責任公司
技術研發日：20240320
技術公布日：2025/4/24
