本技術涉及電梯應急，尤其涉及一種用于電梯的轎廂清風裝置。

背景技術：

1、電梯是一種以電動機為動力的垂直升降機，裝有箱狀吊艙，用于多層建筑乘人或載運貨物，具有一個轎廂，運行在至少兩列垂直的或傾斜角小于15°的剛性導軌之間。

2、家用電梯一般面積相對常規客梯，空間面積較小，當電梯停電人員受困，若停困時間較久，相對轎廂狹小空間，空氣流動不暢，易造成人員呼吸不順暈倒、昏厥甚至其他突發身體狀況發生。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種提高電梯安全性且運行穩定的用于電梯的轎廂清風裝置。

2、為實現以上目的，本實用新型通過以下技術方案予以實現。

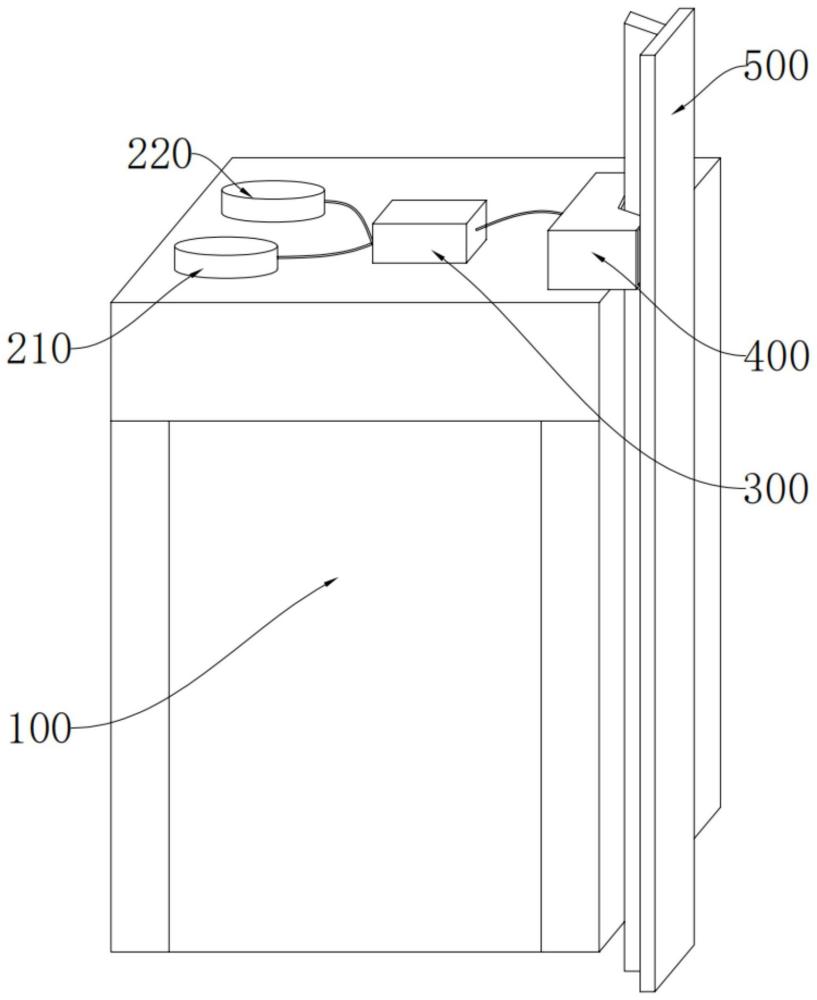

3、本申請?zhí)峁┝艘环N用于電梯的轎廂清風裝置，包括固定設置在轎廂頂部的發電單元、與發電單元連接的儲能裝置、與儲能裝置連接且用于轎廂內外部空氣流通的通風系統；

4、所述發電單元包括與儲能裝置連接的發電機、固定設置在轎廂頂部的安裝架、轉動設置在安裝架上且能夠與導軌抵接的滾輪；

5、其中，所述發電機與滾輪耦合且能夠?qū)L輪的轉動勢能轉化為電能，所述儲能裝置能夠儲存發電機輸出的電能并為通風系統供能。

6、本實用新型至少具備以下有益效果：

7、電梯正常運行時，滾輪與導軌接觸并通過滾輪的轉動產生能量，從而實現電梯的動能回收，無需額外電源，節能環保，減少碳排放，該能量通過儲能裝置被儲存起來，當電梯停電人員受困時該清風裝置啟動，儲能裝置為通風系統供能，從而實現轎廂內外部的空氣流通，防止轎廂內受困人員由于轎廂空氣流通不暢導致的呼吸困難、暈倒、昏厥或者其他突發身體狀況發生。

技術特征：

1.一種用于電梯的轎廂清風裝置，其特征在于，包括固定設置在轎廂頂部的發電單元、與發電單元連接的儲能裝置、與儲能裝置連接且用于轎廂內外部空氣流通的通風系統；

2.根據權利要求1所述的一種用于電梯的轎廂清風裝置，其特征在于，所述通風系統包括固定設置在轎廂頂部且分別與儲能裝置連接的排風扇、入風扇。

3.根據權利要求2所述的一種用于電梯的轎廂清風裝置，其特征在于，所述排風扇和/或入風扇上設置有空氣過濾網。

4.根據權利要求1所述的一種用于電梯的轎廂清風裝置，其特征在于，所述安裝架內設有向靠近導軌一側開口的容置腔，所述發電單元還包括設置在容置腔內壁上的滑座、轉動設置在滑座上的第一傳動軸，所述滾輪固定設置在第一傳動軸靠近導軌一側端；

5.根據權利要求4所述的一種用于電梯的轎廂清風裝置，其特征在于，所述容置腔內壁上固定設有固定塊、定位板，所述固定塊與定位板之間固定設有與基板平行的滑軌，所述滑座彈性滑動設置在滑軌上，所述固定塊或定位板與滑座之間設有電磁組件；

6.根據權利要求5所述的一種用于電梯的轎廂清風裝置，其特征在于，所述電磁組件包括固定設置在固定塊靠近滑座一側端面上的第一電磁鐵、固定設置在滑座靠近固定塊一側端面上且能夠與第一電磁鐵吸合的第二電磁鐵。

7.根據權利要求5或6所述的一種用于電梯的轎廂清風裝置，其特征在于，所述滑座靠近固定塊一側端面上固定設有導桿，所述固定塊靠近滑座一側端面上關于導桿對應位置設有與導桿滑動連接的導孔；

8.根據權利要求7所述的一種用于電梯的轎廂清風裝置，其特征在于，所述導桿于滑座上關于滑軌對稱且固定設有兩個，所述導孔于固定塊上關于兩個導桿對應設有兩個。

9.根據權利要求5或6所述的一種用于電梯的轎廂清風裝置，其特征在于，所述張緊裝置包括設置在容置腔底壁上且能夠于導軌長度方向彈性伸縮的連接架，所述連接架上轉動設有能夠與同步帶外環面抵接的張緊輪。

10.根據權利要求9所述的一種用于電梯的轎廂清風裝置，其特征在于，所述張緊裝置還包括固定設置在容置腔底壁上的基座，所述基座遠離容置腔底壁一側端面上設有伸縮孔，所述伸縮孔內滑動設有滑軸；

技術總結
本申請公開了一種用于電梯的轎廂清風裝置，包括固定設置在轎廂頂部的發電單元、與發電單元連接的儲能裝置、與儲能裝置連接且用于轎廂內外部空氣流通的通風系統，本申請實施例中，采用上述的一種用于電梯的轎廂清風裝置，電梯正常運行時，滾輪與導軌接觸并通過滾輪的轉動產生能量，從而實現電梯的動能回收，無需額外電源，節能環保，減少碳排放，該能量通過儲能裝置被儲存起來，當電梯停電人員受困時該清風裝置啟動，儲能裝置為通風系統供能，從而實現轎廂內外部的空氣流通，防止轎廂內受困人員由于轎廂空氣流通不暢導致的呼吸困難、暈倒、昏厥或者其他突發身體狀況發生。

技術研發人員：孟桃飛,王偉峰,王雷鳴
受保護的技術使用者：寧波申菱機電科技股份有限公司
技術研發日：20240326
技術公布日：2025/3/20
