本技術涉及磁選機給礦，具體為一種便捷調整磁選機給礦量裝置。

背景技術：

1、磁選機是鐵礦石選礦作業的常用選別作業，目前選礦作業部共有磁選機101臺，常運轉的有52臺，其作業狀況好壞直接影響到最終鐵精礦產質量指標。“給礦均勻、卸礦干凈”是對磁選作業的最基本要求。而目前現場使用磁選機給礦調節為

2、每個系列有兩段磁選作業，一段作業有5臺磁選機，需要將礦量均勻分給5臺磁選機，現使用的分量裝置為一個分礦箱底部有5個下礦眼，通過過橡膠塞控制量，橡膠塞上下行程由壓桿來控制，控制范圍只能在50mm整數倍調整不可以微調，從而影響分量的均勻性，因此，本實用提供一種便捷調整磁選機給礦量裝置用于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種便捷調整磁選機給礦量裝置，以解決上述背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便捷調整磁選機給礦量裝置，包括：

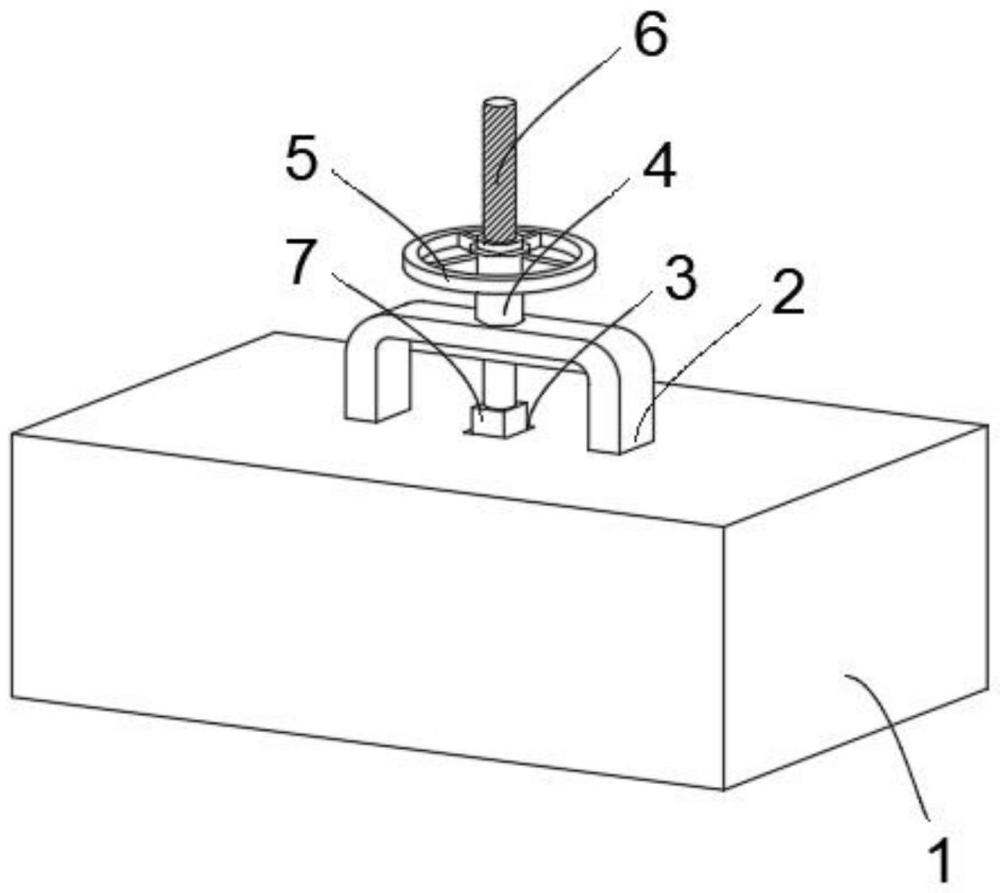

3、給礦箱，所述給礦箱內部底端開設有呈貫穿結構的下礦眼，所述下礦眼等間距設有多個，位于給礦箱上端中心位置處開設有通孔，位于給礦箱上端設有安裝架，所述安裝架上端中心位置處設有連接筒；

4、在所述連接筒頂端設有轉動連接的控制手柄，所述控制手柄內端設有螺桿，所述螺桿下端處于連接筒內并貫穿安裝架，所述螺桿底端設有底柱；

5、在所述給礦箱內部頂端設有底架，所述底柱處于底架內并滑動連接，位于底柱底端焊接有連接板，所述連接板底端通過連接桿連接于橡膠塞，并且橡膠塞處于下礦眼內。

6、優選的，作為本實用新型一種優選的，所述螺桿上設有的鎖緊螺母處于控制手柄上方。

7、優選的，作為本實用新型一種優選的，所述螺桿直徑小于連接筒內端直徑。

8、優選的，作為本實用新型一種優選的，所述底柱面積小于通孔面積。

9、優選的，作為本實用新型一種優選的，所述橡膠塞等間距設有多個，并且橡膠塞對應于下礦眼。

10、優選的，作為本實用新型一種優選的，所述橡膠塞呈倒錐結構，所述橡膠塞的直徑為230mm，高度為300mm，并且橡膠塞頂端直徑大于下礦眼的直徑。

11、優選的，作為本實用新型一種優選的，所述下礦眼為圓孔型結構，并且尺寸為200mm。

12、優選的，作為本實用新型一種優選的，所述給礦箱的規格為1500*1000*900mm，并且厚度為8mm。

13、與現有技術相比，本實用新型的有益效果是：通過在螺桿的底端設有連接板，并在連接板底部設有多個橡膠塞，通過對控制手柄的控制，可以對螺桿進行控制，進而控制了橡膠塞的高度，從而控制從下礦眼的流量，使得流量比較均勻。

技術特征：

1.一種便捷調整磁選機給礦量裝置，其特征在于，包括：

2.根據權利要求1所述的一種便捷調整磁選機給礦量裝置，其特征在于：所述螺桿(6)上設有的鎖緊螺母(9)處于控制手柄(5)上方。

3.根據權利要求1所述的一種便捷調整磁選機給礦量裝置，其特征在于：所述螺桿(6)直徑小于連接筒(4)內端直徑。

4.根據權利要求1所述的一種便捷調整磁選機給礦量裝置，其特征在于：所述底柱(7)面積小于通孔(3)面積。

5.根據權利要求1所述的一種便捷調整磁選機給礦量裝置，其特征在于：所述橡膠塞(12)等間距設有多個，并且橡膠塞(12)對應于下礦眼(13)。

6.根據權利要求1所述的一種便捷調整磁選機給礦量裝置，其特征在于：所述橡膠塞(12)呈倒錐結構，所述橡膠塞(12)的直徑為230mm，高度為300mm，并且橡膠塞(12)頂端直徑大于下礦眼(13)的直徑。

7.根據權利要求1所述的一種便捷調整磁選機給礦量裝置，其特征在于：所述下礦眼(13)為圓孔型結構，并且尺寸為200mm。

8.根據權利要求1所述的一種便捷調整磁選機給礦量裝置，其特征在于：所述給礦箱(1)的規格為1500*1000*900mm，并且厚度為8mm。

技術總結
本技術公開了一種便捷調整磁選機給礦量裝置，包括給礦箱，所述給礦箱內部底端開設有呈貫穿結構的下礦眼，所述下礦眼等間距設有多個，位于給礦箱上端中心位置處開設有通孔，位于給礦箱上端設有安裝架，所述安裝架上端中心位置處設有連接筒，在所述連接筒頂端設有轉動連接的控制手柄，所述控制手柄內端設有螺桿，所述螺桿下端處于連接筒內并貫穿安裝架，所述螺桿底端設有底柱，在所述給礦箱內部頂端設有底架，所述底柱處于底架內并滑動連接。本實用通過在螺桿的底端設有連接板，并在連接板底部設有多個橡膠塞，通過對控制手柄的控制，可以對螺桿進行控制，進而控制了橡膠塞的高度，從而控制從下礦眼的流量，使得流量比較均勻。

技術研發人員：劉學成,曾永杰,裴躍勇,陳祥成,吳向云
受保護的技術使用者：包頭鋼鐵（集團）有限責任公司
技術研發日：20240326
技術公布日：2025/3/20
