本技術屬于吊鉗，具體涉及一種吊裝工字型鋼的簡易吊鉗。

背景技術：

1、在化工裝置建設中，裝置框架內鋼結構梁安裝，最上面一道梁與一層樓板距離近，吊車勾頭通過吊帶或鋼絲繩捆綁鋼結構梁吊裝，從吊車臂桿端部到(鉤頭、鋼絲繩或吊帶)鋼結構梁中間有一定的距離且行程比較大(吊車吊鉤+吊帶或鋼絲繩+吊物這段距離較大)，鋼結構梁吊裝就位的位置與上方距離短，鋼結構梁不能吊裝就位，因此，設計一種新型吊裝工字型鋼的簡易吊鉗以改變上述技術缺陷。

技術實現思路

1、(1)要解決的技術問題

2、針對現有技術的不足，本實用新型的目的在于提供一種吊裝工字型鋼的簡易吊鉗，該簡易吊鉗旨在解決現有技術下吊車勾頭通過吊帶或鋼絲繩捆綁鋼結構梁吊裝，從吊車臂桿端部到(鉤頭、鋼絲繩或吊帶)鋼結構梁中間有一定的距離且行程比較大，鋼結構梁吊裝就位的位置與上方距離短，鋼結構梁不能吊裝就位的技術問題。

3、(2)技術方案

4、為了解決上述技術問題，本實用新型提供了這樣一種吊裝工字型鋼的簡易吊鉗，該簡易吊鉗包括兩個夾緊板，所述夾緊板呈l型設置，且夾緊板上開設有容納鋼梁的插接槽，兩個夾緊板之間插設有吊裝板，所述吊裝板的上端開設有用于吊車的吊鉤穿過的吊裝孔，所述吊裝板通過鎖緊組件固定于兩個夾緊板之間。

5、優選地，所述鎖緊組件包括開設于夾緊板和吊裝板上的圓形安裝孔、穿過圓形安裝孔的鎖緊螺栓以及螺紋連接于鎖緊螺栓上的螺母。

6、進一步的，所述夾緊板上的圓形安裝孔至少開設有兩個。

7、更進一步的，所述鎖緊組件包括開設于夾緊板上的條形槽和吊裝板上的圓形安裝孔，所述條形槽的兩側內壁轉動連接有螺紋桿，所述螺紋桿上滑動連接有移動塊，所述螺紋桿上螺紋連接有兩個用于對移動塊位置進行固定的限位螺母。

8、更進一步的，所述移動塊的頂部固定連接有連接塊，所述連接塊的中部開設有與圓形安裝孔直徑相同的安裝孔。

9、更進一步的，所述鎖緊組件還包括穿過連接塊開設的安裝孔和吊裝板開設的圓形安裝孔的鎖緊螺栓以及螺紋連接于鎖緊螺栓上的螺母。

10、(3)有益效果

11、與現有技術相比，本實用新型的有益效果在于：

12、本實用新型通過鎖緊螺栓和螺母的配合下能夠?qū)蓚€夾緊板和吊裝板固定為一個整體構成簡易吊鉗，然后吊車的吊鉤穿過吊裝板開設的吊裝孔能夠?qū)ぷ中弯摿哼M行吊運，因此本實用新型用吊鉤直接鉤住吊鉗，縮短了吊裝就位的行程，達到了最小吊裝距離，這樣吊鉤通過吊鉗鉗住鋼結構梁，吊裝到鋼梁焊接位置，從而能夠使吊物快速吊裝就位，當鋼結構梁兩端焊接完畢，摘除吊鉗，吊裝作業結束。

技術特征：

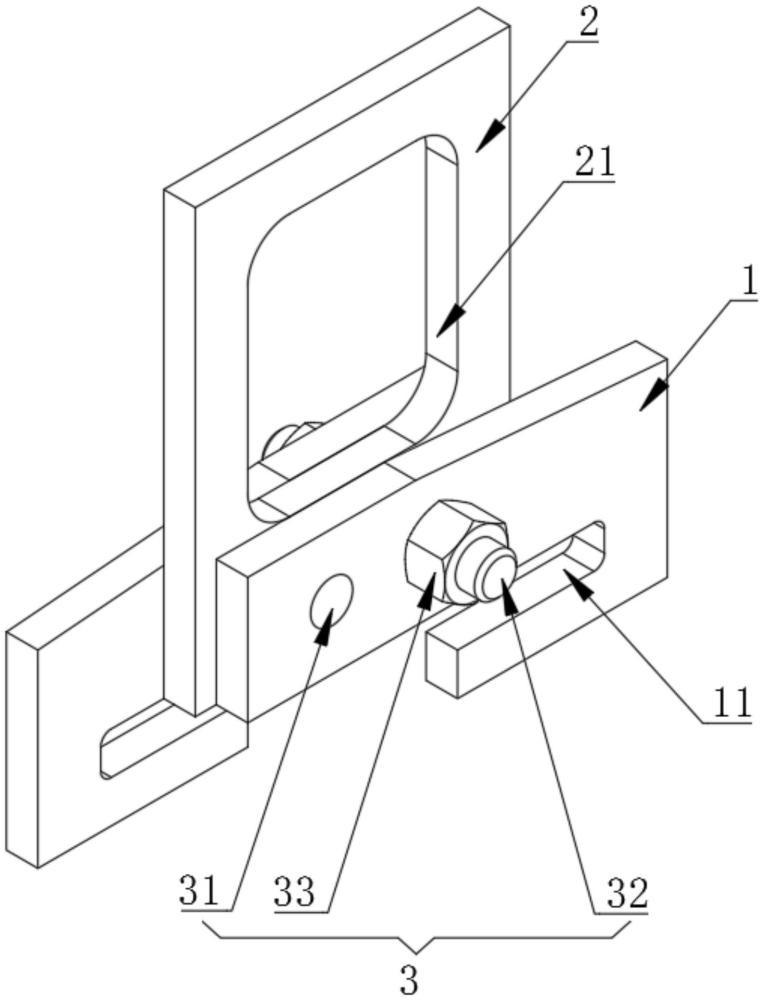

1.一種吊裝工字型鋼的簡易吊鉗，其特征在于：該簡易吊鉗包括兩個夾緊板(1)，所述夾緊板(1)呈l型設置，且夾緊板(1)上開設有容納鋼梁的插接槽(11)，兩個所述夾緊板(1)之間插設有吊裝板(2)，所述吊裝板(2)的上端開設有用于吊車的吊鉤穿過的吊裝孔(21)，所述吊裝板(2)通過鎖緊組件(3)固定于兩個夾緊板(1)之間。

2.根據權利要求1所述的一種吊裝工字型鋼的簡易吊鉗，其特征在于：所述鎖緊組件(3)包括開設于夾緊板(1)和吊裝板(2)上的圓形安裝孔(31)、穿過圓形安裝孔(31)的鎖緊螺栓(32)以及螺紋連接于鎖緊螺栓(32)上的螺母(33)。

3.根據權利要求2所述的一種吊裝工字型鋼的簡易吊鉗，其特征在于：所述夾緊板(1)上的圓形安裝孔(31)至少開設有兩個。

4.根據權利要求1所述的一種吊裝工字型鋼的簡易吊鉗，其特征在于：所述鎖緊組件(3)包括開設于夾緊板(1)上的條形槽(34)和吊裝板(2)上的圓形安裝孔(31)，所述條形槽(34)的兩側內壁轉動連接有螺紋桿(35)，所述螺紋桿(35)上滑動連接有移動塊(36)，所述螺紋桿(35)上螺紋連接有兩個用于對移動塊(36)位置進行固定的限位螺母(38)。

5.根據權利要求4所述的一種吊裝工字型鋼的簡易吊鉗，其特征在于：所述移動塊(36)的頂部固定連接有連接塊(37)，所述連接塊(37)的中部開設有與圓形安裝孔(31)直徑相同的安裝孔。

6.根據權利要求5所述的一種吊裝工字型鋼的簡易吊鉗，其特征在于：所述鎖緊組件(3)還包括穿過連接塊(37)開設的安裝孔和吊裝板(2)開設的圓形安裝孔(31)的鎖緊螺栓(32)以及螺紋連接于鎖緊螺栓(32)上的螺母(33)。

技術總結
本技術公開了一種吊裝工字型鋼的簡易吊鉗，該簡易吊鉗旨在解決現有技術下吊車勾頭通過吊帶或鋼絲繩捆綁鋼結構梁吊裝，從吊車臂桿端部到(鉤頭、鋼絲繩或吊帶)鋼結構梁中間有一定的距離且行程比較大，鋼結構梁吊裝就位的位置與上方距離短，鋼結構梁不能吊裝就位的技術問題。該簡易吊鉗包括兩個夾緊板，所述夾緊板呈L型設置，且夾緊板上開設有容納鋼梁的插接槽，兩個夾緊板之間插設有吊裝板，所述吊裝板的上端開設有用于吊車的吊鉤穿過的吊裝孔，本技術用吊鉤直接鉤住吊鉗，縮短了吊裝就位的行程，達到了最小吊裝距離，這樣吊鉤通過吊鉗鉗住鋼結構梁，吊裝到鋼梁焊接位置，從而能夠使吊物快速吊裝就位。
