本技術涉及輸送線相關，具體為一種雙層循環輸送線。

背景技術：

1、根據申請?zhí)枮閏n202122288994.x的中國授權專利公開了一種立式雙層循環輸送線，包括底座，所述底座的頂部安裝有回流傳送裝置，且底座的頂部?jī)啥丝拷亓鱾魉脱b置的一側均固定有第一直線導軌，兩個所述第一直線導軌的側壁均滑動連接有升降板，所述底座的頂部靠近回流傳送裝置的上方安裝有固定架，所述固定架的頂端固定有第二直線導軌，所述第二直線導軌的頂部滑動連接有移動板，本實用新型通過液壓缸、固定框、活動塊和夾柱等結構的配合，可夾住產品放置盒并帶動其移動，進而可將產品放置盒快速移至移出升降板，不僅操作簡單便捷，且運行平穩流暢，防止了產品放置盒發生傾翻偏移，大大提高了輸送效果。但是每次只能將一個放置盒從第一層輸送線運送到第二層輸送線上，效率較低。

技術實現思路

1、為解決現有技術存在的缺陷，本實用新型提供一種雙層循環輸送線。

2、為了解決上述技術問題，本實用新型提供了如下的技術方案：

3、本實用新型一種雙層循環輸送線，包括支架，支架上設有第一層輸送線和位于第一層輸送線下方的第二層輸送線，所述支架的兩端端部均設有循環轉運機構，循環轉運機構包括設在支架端部的兩個固定板，兩個固定板之間上下運動有升降板，升降板上遠離第一層輸送線的一端設有背板，背板的內壁安裝氣缸，氣缸的輸出軸設有推料板，推料板上遠離背板的一面活動設有對物料推送排放的整理推送機構，第一層輸送線和第二層輸送線的出料端均設有導料板。

4、作為本實用新型的一種優選技術方案，兩個所述固定板的兩端端部均設有固定塊，兩個固定塊之間設有第一往復絲桿和位于第一往復絲桿兩側的導向連桿。

5、作為本實用新型的一種優選技術方案，所述升降板的兩端端部均設有調節連板，調節連板上設有與第一往復絲桿螺紋連接的螺紋孔，調節連板的兩端端部均設有供導向連桿穿過的導向孔。

6、作為本實用新型的一種優選技術方案，其中一個所述固定板上安裝有驅動第一往復絲桿轉動的第一減速電機。

7、作為本實用新型的一種優選技術方案，所述升降板的頂端兩側均設有側板，側板的一端與背板的一端相連接，側板的內壁設有滑槽，推料板的端部設有與滑槽相匹配的滑塊。

8、作為本實用新型的一種優選技術方案，所述整理推送機構包括開設在推料板上的條形孔，條形孔的內部設有第二往復絲桿，第二往復絲桿上螺紋連接有與條形孔相匹配的活動塊，活動塊的外端部設有呈l形的整理推板。

9、作為本實用新型的一種優選技術方案，所述第二往復絲桿的一端設有第一錐齒輪，條形孔內設有與第一錐齒輪相嚙合的第二錐齒輪，推料板上安裝有驅動第二錐齒輪轉動的第二減速電機。

10、本實用新型的有益效果是：

11、1.該種雙層循環輸送線，在將第一層輸送線上的放置盒運到第二層輸送線上時，第一層輸送線將放置盒運送到升降板上后，整理推送機構將升降板上的放置盒向一側推動，使得多個放置盒整齊擺放在升降板上，而導料板可以對放置盒起到很好的導向作用，使得放置盒從第一層輸送線或第二層輸送線的端部一側出來，從而便于將多個放置盒從升降板的一端向另一端推送，從而可以一次對多個放置盒進行運送，提高了該雙層循環輸送線的適用性，也提高了效率。

12、2.該種雙層循環輸送線，在對多個放置盒進行整理時，第二減速電機的輸出軸帶動第二錐齒輪進行轉動，第二錐齒輪與第一錐齒輪相嚙合，使得第一錐齒輪進行轉動，第一錐齒輪帶動第二往復絲桿進行轉動，第二往復絲桿與活動塊螺紋連接，且活動塊與條形孔相匹配設置，使得活動塊沿著第二往復絲桿的方向進行運動，活動塊帶動l形的整理推板運動，整理推板就可以將放置盒推送整理排放，就可以使得升降板一次性放置多個放置盒。

技術特征：

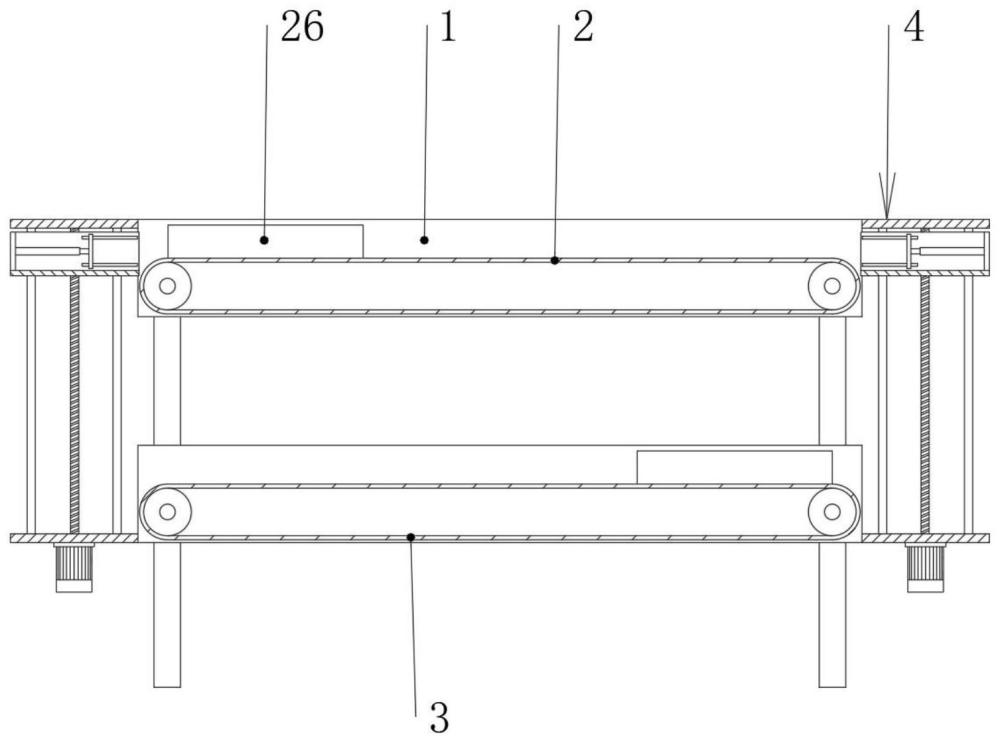

1.一種雙層循環輸送線，包括支架（1），支架（1）上設有第一層輸送線（2）和位于第一層輸送線（2）下方的第二層輸送線（3），其特征在于，所述支架（1）的兩端端部均設有循環轉運機構（4），循環轉運機構（4）包括設在支架（1）端部的兩個固定板（5），兩個固定板（5）之間上下運動有升降板（6），升降板（6）上遠離第一層輸送線（2）的一端設有背板（7），背板（7）的內壁安裝氣缸（8），氣缸（8）的輸出軸設有推料板（9），推料板（9）上遠離背板（7）的一面活動設有對物料推送排放的整理推送機構（10），第一層輸送線（2）和第二層輸送線（3）的出料端均設有導料板（26）。

2.根據權利要求1所述的一種雙層循環輸送線，其特征在于，兩個所述固定板（5）的兩端端部均設有固定塊（11），兩個固定塊（11）之間設有第一往復絲桿（12）和位于第一往復絲桿（12）兩側的導向連桿（13）。

3.根據權利要求2所述的一種雙層循環輸送線，其特征在于，所述升降板（6）的兩端端部均設有調節連板（14），調節連板（14）上設有與第一往復絲桿（12）螺紋連接的螺紋孔，調節連板（14）的兩端端部均設有供導向連桿（13）穿過的導向孔。

4.根據權利要求3所述的一種雙層循環輸送線，其特征在于，其中一個所述固定板（5）上安裝有驅動第一往復絲桿（12）轉動的第一減速電機（15）。

5.根據權利要求1所述的一種雙層循環輸送線，其特征在于，所述升降板（6）的頂端兩側均設有側板（16），側板（16）的一端與背板（7）的一端相連接，側板（16）的內壁設有滑槽（17），推料板（9）的端部設有與滑槽（17）相匹配的滑塊（18）。

6.根據權利要求1所述的一種雙層循環輸送線，其特征在于，所述整理推送機構（10）包括開設在推料板（9）上的條形孔（19），條形孔（19）的內部設有第二往復絲桿（20），第二往復絲桿（20）上螺紋連接有與條形孔（19）相匹配的活動塊（21），活動塊（21）的外端部設有呈l形的整理推板（22）。

7.根據權利要求6所述的一種雙層循環輸送線，其特征在于，所述第二往復絲桿（20）的一端設有第一錐齒輪（23），條形孔（19）內設有與第一錐齒輪（23）相嚙合的第二錐齒輪（24），推料板（9）上安裝有驅動第二錐齒輪（24）轉動的第二減速電機（25）。

技術總結
本技術公開了一種雙層循環輸送線，包括支架，支架上設有第一層輸送線和位于第一層輸送線下方的第二層輸送線，所述支架的兩端端部均設有循環轉運機構，循環轉運機構包括設在支架端部的兩個固定板；本技術在將第一層輸送線上的放置盒運到第二層輸送線上時，第一層輸送線將放置盒運送到升降板上后，整理推送機構將升降板上的放置盒向一側推動，使得多個放置盒整齊擺放在升降板上，而導料板可以對放置盒起到很好的導向作用，使得放置盒從第一層輸送線或第二層輸送線的端部一側出來，從而便于將多個放置盒從升降板的一端向另一端推送，從而可以一次對多個放置盒進行運送，提高了該雙層循環輸送線的適用性，也提高了效率。

技術研發人員：劉冬冬,秦發揚
受保護的技術使用者：普迪智能裝備有限公司
技術研發日：20240401
技術公布日：2025/4/28
