本專利涉及包裝，尤其涉及一種膠帶貼合裝置及包裝設備。

背景技術：

1、在產品生產完成裝箱后，通常需要使用膠帶封箱，從而在產品運送過程中保護產品或達到方便搬運的效果。膠帶封箱后，膠帶邊緣與箱體密封程度較高，用戶及工人在操作時不借助刀具等工具時無法輕松開啟。

技術實現思路

1、本專利提供了一種膠帶貼合裝置及包裝設備，以至少解決現有技術中存在的以上技術問題。

2、本專利第一方面提供了一種膠帶貼合裝置，包括：

3、機架；

4、膠帶粘貼機構，安裝于所述機架，所述膠帶粘貼機構包括膠帶滾輪、貼敷滾輪和裁切組件，所述膠帶滾輪上設有膠帶，所述膠帶經過所述貼敷滾輪貼敷在目標工件上，所述裁切組件用于在完成貼敷后在所述目標工件和所述貼敷滾輪之間將所述膠帶切斷；

5、其中，所述膠帶粘貼機構還包括吸附組件，所述吸附組件設置于所述貼敷滾輪和所述裁切組件之間，用于在膠帶切斷后將所述膠帶朝向所述目標工件的表面對折并貼合。

6、進一步的，所述吸附組件包括第一吸附板和第二吸附板；

7、所述第一吸附板和所述第二吸附板的轉動連接，以使所述第一吸附板和所述第二吸附板形成折疊狀態與打開狀態。

8、進一步的，所述第一吸附板包括第一真空吸附層和朝向所述膠帶的第一吸附面，所述第一吸附面設有多個與所述第一真空吸附層連通的第一吸附孔，所述第一真空吸附層設有第一抽吸孔。

9、進一步的，所述第二吸附板包括第二真空吸附層和朝向所述膠帶的第二吸附面，所述第二吸附面設有多個與所述第二真空吸附層連通的第二吸附孔，所述第二真空吸附層設有第二抽吸孔。

10、進一步的，還包括驅動機構，所述驅動機構設置于所述機架；

11、所述驅動機構與第一吸附板和第二吸附板中的至少一個連接，以驅動所述第一吸附板或第二吸附板朝向相互靠近的方向翻轉。

12、進一步的，所述吸附組件包括升降機構、支架、第一吸附板和第二吸附板；

13、所述第一吸附板和所述第二吸附板均與所述支架轉動連接，以使所述第一吸附板和所述第二吸附板形成折疊狀態與打開狀態。

14、所述升降機構安裝于所述機架，所述升降機構的升降端與所述支架連接。

15、進一步的，還包括驅動件，所述驅動件與所述貼敷滾輪連接，用于驅動所述貼敷滾輪沿所述貼敷滾輪的軸向滾動。

16、進一步的，還包括壓緊滾輪，所述壓緊滾輪與所述機架轉動連接，用于輥壓貼敷于所述目標工件的膠帶。

17、進一步的，還包括傳送組件，所述傳送組件設置于所述機架，所述傳送組件與所述膠帶粘貼機構相對設置，用于傳送所述目標工件，所述傳送組件的傳送方向與所述目標工件的貼敷方向一致。

18、本專利第二方面提供了一種包裝設備，包括第一方面所述的膠帶貼合裝置。

19、本專利實施例提供的技術方案與現有技術相比具有如下優點：

20、本專利實施例提供的膠帶貼合裝置包括機架和膠帶粘貼機構；膠帶粘貼機構安裝于機架，膠帶粘貼機構包括膠帶滾輪、貼敷滾輪和裁切組件，膠帶滾輪上設有膠帶，膠帶經過貼敷滾輪貼敷在目標工件上，裁切組件用于在完成貼敷后在目標工件和貼敷滾輪之間將膠帶切斷；其中，膠帶粘貼機構還包括吸附組件，設置于貼敷滾輪和裁切組件之間，用于在膠帶切斷后將膠帶朝向目標工件的表面對折并貼合。使用時，將膠帶滾輪上的膠帶的一端拉伸至適合的位置，以使膠帶的端部能夠繞過貼敷滾輪的底部，將膠帶的一端貼在目標工件的第一端上，貼敷滾輪在目標工件上滾動，將膠帶貼敷在目標工件上，在完成貼敷后，裁切組件將貼敷滾輪與貼敷在目標工件處的膠帶切斷，吸附組件將膠帶朝向目標工件的表面對折并貼合。貼合后的膠帶兩側均沒有粘結劑，使膠帶端部形成易撕拉部，當膠帶貼敷下一目標工件時，易撕拉部不與目標工件粘結在一起，易撕拉部作為起始端，方便用戶及工人撕下膠帶，開啟箱體。

21、應當理解，本部分所描述的內容并非旨在標識本專利的實施例的關鍵或重要特征，也不用于限制本專利的范圍。本專利的其它特征將通過以下的說明書而變得容易理解。

技術特征：

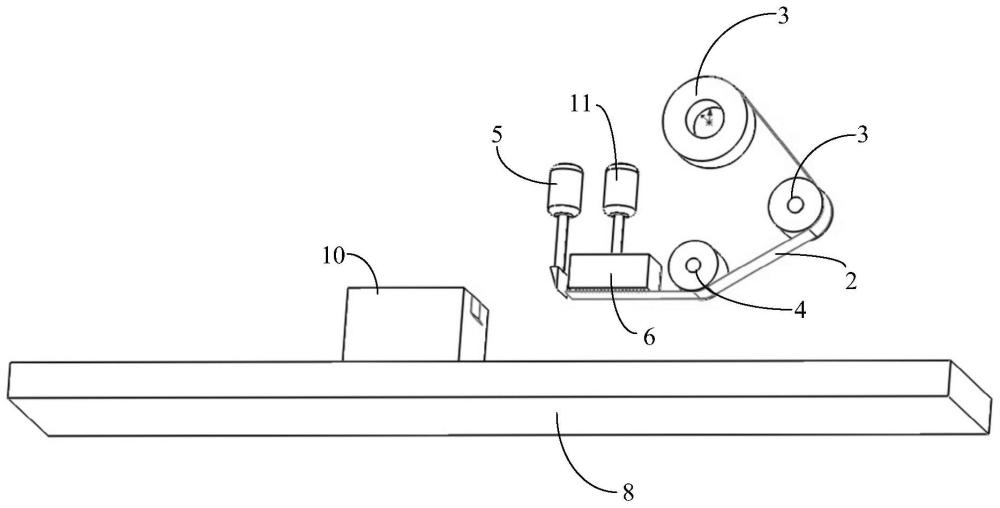

1.一種膠帶貼合裝置，其特征在于，包括：

2.根據權利要求1所述的膠帶貼合裝置，其特征在于，所述吸附組件(6)包括第一吸附板(61)和第二吸附板(62)；

3.根據權利要求2所述的膠帶貼合裝置，其特征在于，所述第一吸附板(61)包括第一真空吸附層和朝向所述膠帶(2)的第一吸附面(611)，所述第一吸附面(611)設有多個與所述第一真空吸附層連通的第一吸附孔(611a)，所述第一真空吸附層設有第一抽吸孔。

4.根據權利要求2所述的膠帶貼合裝置，其特征在于，所述第二吸附板(62)包括第二真空吸附層和朝向所述膠帶(2)的第二吸附面(621)，所述第二吸附面(621)設有多個與所述第二真空吸附層連通的第二吸附孔(621a)，所述第二真空吸附層設有第二抽吸孔。

5.根據權利要求2所述的膠帶貼合裝置，其特征在于，還包括驅動機構(11)，所述驅動機構(11)設置于所述機架(1)；

6.根據權利要求1所述的膠帶貼合裝置，其特征在于，所述吸附組件(6)包括升降機構、支架、第一吸附板(61)和第二吸附板(62)；

7.根據權利要求1所述的膠帶貼合裝置，其特征在于，還包括驅動件，所述驅動件與所述貼敷滾輪(4)連接，用于驅動所述貼敷滾輪(4)沿所述貼敷滾輪(4)的軸向滾動。

8.根據權利要求1所述的膠帶貼合裝置，其特征在于，還包括壓緊滾輪(9)，所述壓緊滾輪(9)與所述機架(1)轉動連接，用于輥壓貼敷于所述目標工件(10)的膠帶(2)。

9.根據權利要求1所述的膠帶貼合裝置，其特征在于，還包括傳送組件(8)，所述傳送組件(8)設置于所述機架(1)，所述傳送組件(8)與所述膠帶粘貼機構相對設置，用于傳送所述目標工件(10)，所述傳送組件(8)的傳送方向與所述目標工件(10)的貼敷方向一致。

10.一種包裝設備，其特征在于，包括權利要求1至9任一項所述的膠帶貼合裝置。

技術總結
本專利涉及包裝技術領域，尤其涉及一種膠帶貼合裝置及包裝設備。本專利提供的膠帶貼合裝置包括機架和膠帶粘貼機構，膠帶粘貼機構安裝于所述機架，所述膠帶粘貼機構包括膠帶滾輪、貼敷滾輪和裁切組件，所述膠帶滾輪上設有膠帶，所述膠帶經過所述貼敷滾輪貼敷在目標工件上，所述裁切組件用于在完成貼敷后在所述目標工件和所述貼敷滾輪之間將所述膠帶切斷；其中，所述膠帶粘貼機構還包括吸附組件，所述吸附組件設置于所述貼敷滾輪和所述裁切組件之間，用于在膠帶切斷后將所述膠帶朝向所述目標工件的表面對折并貼合。專利提供的膠帶貼合裝置可以使膠帶端部形成易撕拉部，易撕拉部作為起始端，方便用戶及工人撕下膠帶，開啟箱體。

技術研發人員：廖雁兵,張倩,戴書波,宋明選,俞林,張曉麗
受保護的技術使用者：合肥聯寶信息技術有限公司
技術研發日：20240327
技術公布日：2025/4/28
