本技術涉及皮帶保護設備領域，尤其涉及一種皮帶機溜槽堵塞報警跳停裝置。

背景技術：

1、在物料輸送領域，皮帶機作為一種常見的輸送設備，廣泛應用于各種生產場景中，皮帶輸送機在設備生產運行過程中，常因?yàn)檩斔偷较乱粋€(gè)設備的故障引起的皮帶機頭堵料，或因?yàn)樽陨砉收隙鹌隙铝希诎l(fā)現不及時的情況下會造成電機燒壞、液力耦合器擊穿、皮帶拉斷等設備事故，同時大量的堵料極大的增加了人員清料的勞動強度和設備停機時間。

2、因此，有必要提供一種新的皮帶機溜槽堵塞報警跳停裝置解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種皮帶機溜槽堵塞報警跳停裝置。

2、本實用新型提供的皮帶機溜槽堵塞報警跳停裝置包括：頂部殼體、上殼體、感應器基座、側殼體、翻板、轉軸、溜槽、感應開關和限位觸角，頂部殼體固定安裝在溜槽的上方，溜槽內部對稱設有側殼體，側殼體之間轉動連接有轉軸，轉軸外側固定連接有翻板，溜槽內部固定安裝有上殼體和下殼體，側殼體上安裝有感應器基座，感應器基座上設有感應開關，翻板上設有限位觸角。

3、優選的，感應器基座的后端抵住料斗側板，上殼體與料斗側板焊接。

4、優選的，頂部殼體、上殼體、側殼體和下殼體均與溜槽焊接固定。

5、優選的，上殼體和感應器基座上均設有開孔，且上殼體和感應器基座開孔處經過錐絲處理。

6、優選的，翻板和轉軸之間通過焊接固定。

7、優選的，感應開關與皮帶機的控制系統相連。

8、優選的，轉軸通過軸承安裝在側殼體上。

9、與相關技術相比較，本實用新型提供的皮帶機溜槽堵塞報警跳停裝置具有如下有益效果：

10、本實用新型提供一種皮帶機溜槽堵塞報警跳停裝置，通過實時監測皮帶機溜槽的堵塞情況，并在發生堵塞時及時發出停機信號，有效避免了物料溢出、設備損壞等生產安全事故的發生，顯著提高了生產安全性，裝置的自動報警跳停功能減少了人工巡檢的頻率和強度，降低了人力成本，同時提高了生產效率，操作人員可以迅速響應報警信號，及時處理堵塞問題，減少生產中斷時間，保證生產的連續性和穩定性，結構簡單、安裝維護方便。

技術特征：

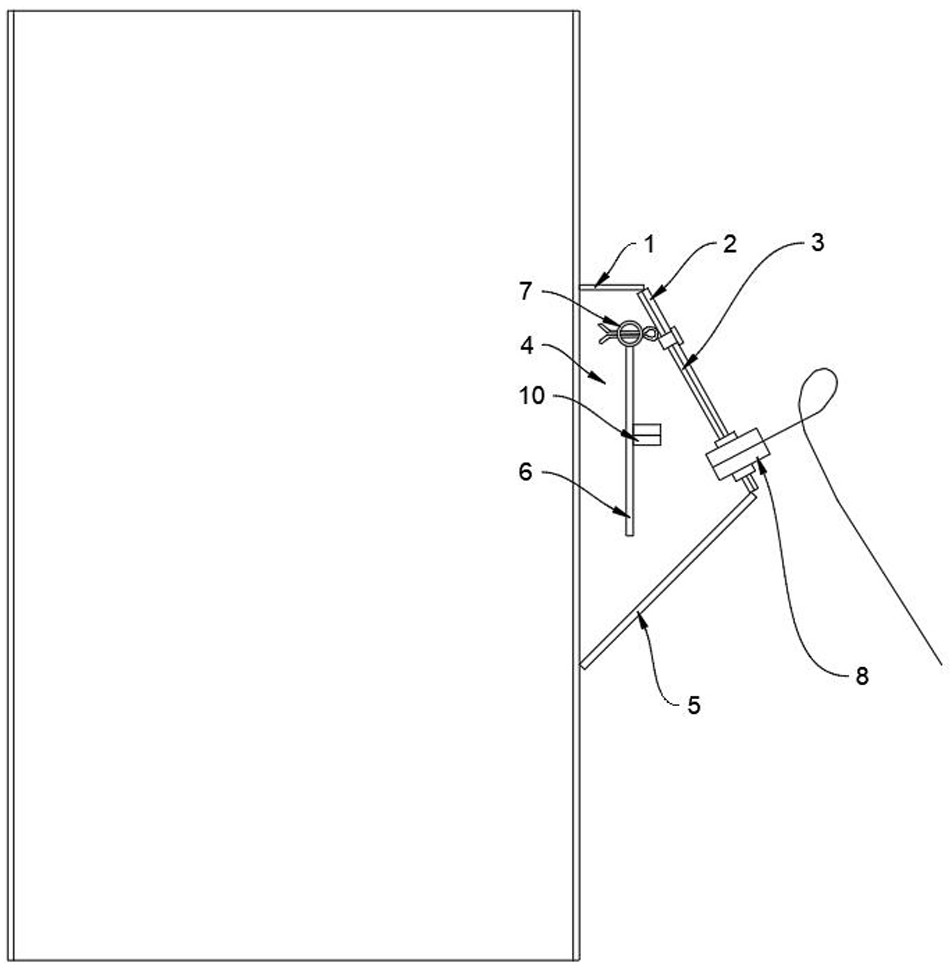

1.一種皮帶機溜槽堵塞報警跳停裝置，其特征在于，包括：頂部殼體（1）、上殼體（2）、感應器基座（3）、側殼體（4）、翻板（6）、轉軸（7）、溜槽（9）、感應開關（8）和限位觸角（10），頂部殼體（1）固定安裝在溜槽（9）的上方，溜槽（9）內部對稱設有側殼體（4），側殼體（4）之間轉動連接有轉軸（7），轉軸（7）外側固定連接有翻板（6），溜槽（9）內部固定安裝有上殼體（2）和下殼體（5），側殼體（4）上安裝有感應器基座（3），感應器基座（3）上設有感應開關（8），翻板（6）上設有限位觸角（10）。

2.根據權利要求1所述的皮帶機溜槽堵塞報警跳停裝置，其特征在于，感應器基座（3）的后端抵住料斗側板，上殼體（2）與料斗側板焊接。

3.根據權利要求1所述的皮帶機溜槽堵塞報警跳停裝置，其特征在于，頂部殼體（1）、上殼體（2）、側殼體（4）和下殼體（5）均與溜槽（9）焊接固定。

4.根據權利要求1所述的皮帶機溜槽堵塞報警跳停裝置，其特征在于，上殼體（2）和感應器基座（3）上均設有開孔，且上殼體（2）和感應器基座（3）開孔處經過錐絲處理。

5.根據權利要求1所述的皮帶機溜槽堵塞報警跳停裝置，其特征在于，翻板（6）和轉軸（7）之間通過焊接固定。

6.根據權利要求1所述的皮帶機溜槽堵塞報警跳停裝置，其特征在于，感應開關（8）與皮帶機的控制系統相連。

7.根據權利要求1所述的皮帶機溜槽堵塞報警跳停裝置，其特征在于，轉軸（7）通過軸承安裝在側殼體（4）上。

技術總結
本技術涉及皮帶保護設備領域，尤其涉及一種皮帶機溜槽堵塞報警跳停裝置。所述皮帶機溜槽堵塞報警跳停裝置包括頂部殼體、上殼體、感應器基座、側殼體、翻板、轉軸、溜槽、感應開關和限位觸角，頂部殼體固定安裝在溜槽的上方，溜槽內部對稱設有側殼體，側殼體之間轉動連接有轉軸，轉軸外側固定連接有翻板，溜槽內部固定安裝有上殼體和下殼體。本技術提供的皮帶機溜槽堵塞報警跳停裝置，通過實時監測皮帶機溜槽的堵塞情況，并在發生堵塞時及時發出停機信號，有效避免了物料溢出、設備損壞等生產安全事故的發生，顯著提高了生產安全性，裝置的自動報警跳停功能減少了人工巡檢的頻率和強度，降低了人力成本。
