本技術涉及一種建筑工程用卷揚機。

背景技術：

1、傳統的卷揚機在升降過程中，由于負載變化、環境因素等原因，容易出現失速的安全隱患。雖然現有的一些卷揚機通過增加穩定裝置或改進控制系統來提高穩定性，但效果并不理想，且結構復雜，維護成本高。

2、因此，本新型旨在設計一種新式卷揚機，通過結構上的創新改進，解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種建筑工程用卷揚機，以解決上述技術問題。

2、為實現上述目的本實用新型采用以下技術方案：

3、一種建筑工程用卷揚機，包括支撐板、膠墊、卷揚裝置、配電控制箱、齒輪箱，所述支撐板兩側分別膠連接有兩條膠墊，所述卷揚裝置焊接在支撐板頂部后方，所述配電控制箱焊接在支撐板頂部前端右側，所述齒輪箱焊接在支撐板頂部左側。

4、在上述技術方案基礎上，所述卷揚裝置包括側板、電磁制動器、卷輪、轉速測速探頭、從動輪、中心輪、中心輪軸、齒輪箱外殼、電機底座、直流電機、驅動輪，兩個所述側板之間軸連接有卷輪，所述電磁制動器焊接在右側板內側上方，所述轉速測速探頭焊接在右側板頂部，所述從動輪焊接在卷輪輪軸左側，所述中心輪通過中心輪軸軸連接在齒輪箱外殼內側中心處，所述電機底座頂部焊接有直流電機，所述驅動輪焊接在直流電機前端，所述從動輪、驅動輪與中心輪嚙合，所述電磁制動器與轉速測速探頭及配電控制箱電性連接。

5、在上述技術方案基礎上，所述配電控制箱內部包括固定夾板、螺絲孔、薄膜電容器、電路板、控制處理器、igbt驅動電路板，所述固定夾板四個角等距開設有四個螺絲孔，所述薄膜電容器焊接在固定夾板正面左側，所述電路板螺栓連接在固定夾板正面右側，所述控制處理器焊接在電路板正面左上角，所述igbt驅動電路板焊接在電路板正面右側。

6、與現有技術相比，本實用新型具有以下優點：本實用新型改進了現有卷揚機的結構，使其具備失速急停功能，確保卷輪在發生意外情況失速時能夠迅速停止，保障工作人員及環境安全。

技術特征：

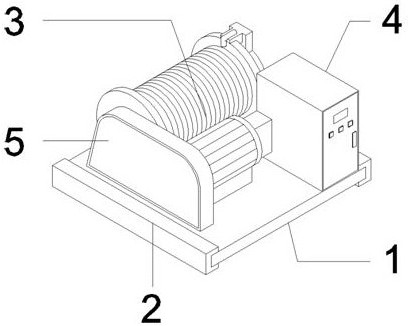

1.一種建筑工程用卷揚機，包括支撐板（1）、膠墊（2）、卷揚裝置（3）、配電控制箱（4）、齒輪箱（5），其特征在于：所述支撐板（1）兩側分別膠連接有兩條膠墊（2），所述卷揚裝置（3）焊接在支撐板（1）頂部后方，所述配電控制箱（4）焊接在支撐板（1）頂部前端右側，所述齒輪箱（5）焊接在支撐板（1）頂部左側。

2.根據權利要求1所述的一種建筑工程用卷揚機，其特征在于：所述卷揚裝置（3）包括側板（6）、電磁制動器（7）、卷輪（8）、轉速測速探頭（9）、從動輪（10）、中心輪（11）、中心輪軸（12）、齒輪箱外殼（13）、電機底座（14）、直流電機（15）、驅動輪（16），兩個所述側板（6）之間軸連接有卷輪（8），所述電磁制動器（7）焊接在右側板（6）內側上方，所述轉速測速探頭（9）焊接在右側板（6）頂部，所述從動輪（10）焊接在卷輪（8）輪軸左側，所述中心輪（11）通過中心輪軸（12）軸連接在齒輪箱外殼（13）內側中心處，所述電機底座（14）頂部焊接有直流電機（15），所述驅動輪（16）焊接在直流電機（15）前端，所述從動輪（10）、驅動輪（16）與中心輪（11）嚙合，所述電磁制動器（7）與轉速測速探頭（9）及配電控制箱（4）電性連接。

3.根據權利要求1所述的一種建筑工程用卷揚機，其特征在于：所述配電控制箱（4）內部包括固定夾板（17）、螺絲孔（18）、薄膜電容器（19）、電路板（20）、控制處理器（21）、igbt驅動電路板（22），所述固定夾板（17）四個角等距開設有四個螺絲孔（18），所述薄膜電容器（19）焊接在固定夾板（17）正面左側，所述電路板（20）螺栓連接在固定夾板（17）正面右側，所述控制處理器（21）焊接在電路板（20）正面左上角，所述igbt驅動電路板（22）焊接在電路板（20）正面右側。

技術總結
本技術公開了一種建筑工程用卷揚機，包括支撐板、膠墊、卷揚裝置、配電控制箱、齒輪箱，所述支撐板兩側分別膠連接有兩條膠墊，所述卷揚裝置焊接在支撐板頂部后方，所述配電控制箱焊接在支撐板頂部前端右側，所述齒輪箱焊接在支撐板頂部左側，本技術改進了現有卷揚機的結構，使其具備失速急停功能，確保卷輪在發生意外情況失速時能夠迅速停止，保障工作人員及環境安全。
