本技術涉及金屬制品加工，特別涉及一種金屬制品加工用翻轉機構。

背景技術：

1、金屬制品行業包括結構性金屬制品制造、金屬工具制造、集裝箱及金屬包裝容器制造、不銹鋼及類似日用金屬制品制造等。隨著社會的進步和科技的發展，金屬制品在工業、農業以及人們的生活各個領域的運用越來越廣泛，也給社會創造越來越大的價值，通常金屬制品在生產時，會對其進行焊接切割打磨等加工。在金屬制品加工過程中，通常需要使用到固定機構，以便于對金屬制品進行夾持固定，而現有的固定機構大都不具有升降功能，當人們在使用固定機構對金屬制品夾持固定后，無法將其升降其指定高度，不方便外部加工設備對其進行加工，同時，在對金屬制品進行加工時，加工完一面后，通常需要將金屬制品從固定機構上取下并手動翻面，然后再進行固定，其操作繁瑣、使用較為不便捷，進而降低了其加工的效率。為此，提出一種金屬制品加工用翻轉機構。

技術實現思路

1、本實用新型的目的在于提供一種金屬制品加工用翻轉機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種金屬制品加工用翻轉機構，包括殼體，所述殼體內側壁開設有滑槽，滑槽內側壁滑動連接有滑塊，滑塊側壁固定連接有伸縮板，殼體內腔底壁設置有用于頂升伸縮板的升降機構，伸縮板側壁轉動連接有轉軸，轉軸一端固定連接有四爪夾盤，伸縮板側壁轉動連接有齒輪，齒輪一端與轉軸一端固定相連，伸縮板側壁設置有用于轉動齒輪的傳動機構。

3、作為優選方案，升降機構包括有雙向絲桿、絲桿套、限位塊、第一鉸接件、第二鉸接件、連桿，所述殼體內側壁轉動連接有雙向絲桿，雙向絲桿兩端均螺紋連接有絲桿套，絲桿套表面固定連接有限位塊，限位塊上表面固定連接有第一鉸接件。

4、作為優選方案，所述伸縮板下表面固定連接有第二鉸接件，且第一鉸接件和第二鉸接件之間鉸接有連桿。

5、作為優選方案，所述殼體側壁固定連接有驅動電機，驅動電機的動力輸出端與雙向絲桿一端固定相連。

6、作為優選方案，傳動機構包括有活動槽、螺紋桿、螺紋套、活動塊和齒板，所述伸縮板側壁開設有活動槽，活動槽內側壁轉動連接有螺紋桿，螺紋桿表面螺紋連接有螺紋套，螺紋套表面固定連接有活動塊，且活動塊與活動槽滑動相連。

7、作為優選方案，所述活動塊側壁固定連接有齒板，且齒板與齒輪嚙合相連。

8、作為優選方案，所述伸縮板側壁固定連接有伺服電機，伺服電機動力輸出端與螺紋桿一端固定相連。

9、作為優選方案，所述殼體側壁固定連接有控制器，所述驅動電機和伺服電機通過控制器與外部電源電連接。

10、本實用新型的技術效果和優點：

11、1、通過控制器控制驅動電機運行，驅動電機動力輸出端轉動帶動雙向絲桿轉動，雙向絲桿轉動帶動絲桿套移動，絲桿套移動帶動限位塊移動，限位塊移動帶動第一鉸接件移動，第一鉸接件移動在連桿的作用下對第二鉸接件形成頂升，第二鉸接件移動帶動伸縮板移動，伸縮板移動實現四爪夾盤豎直方向上的移動，能夠對金屬制品進行升降，便于金屬制品與外部加工設備對接，升降操作簡單便捷，便于使用。

12、2、通過控制器控制伺服電機運行，伺服電機動力輸出端轉動帶動螺紋桿轉動，螺紋桿轉動帶動螺紋套移動，螺紋套在活動塊和活動槽的限位下僅能夠沿活動槽方向移動，螺紋套移動帶動活動塊移動，活動塊移動帶動齒板移動，齒板移動帶動齒輪轉動，齒輪轉動帶動轉軸轉動，轉軸轉動帶動四爪夾盤上的金屬制品轉動，實現金屬制品的翻轉，便于對金屬制品進行多面加工。

技術特征：

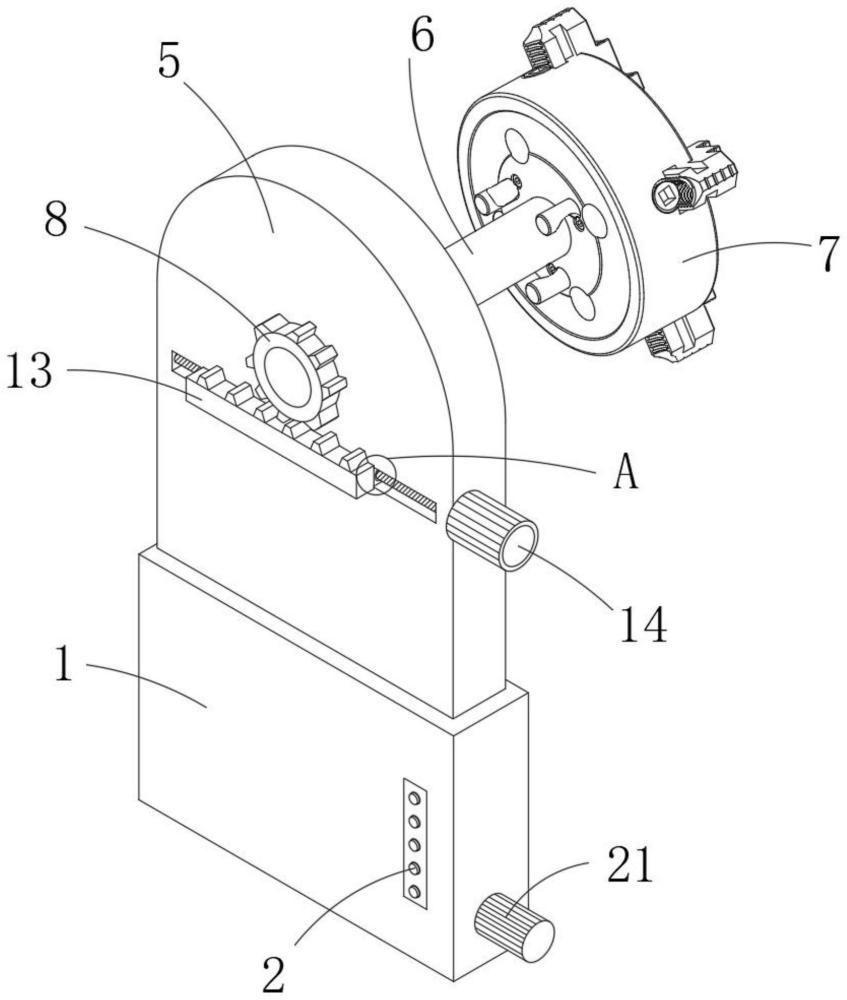

1.一種金屬制品加工用翻轉機構，其特征在于：包括殼體（1），所述殼體（1）內側壁開設有滑槽（3），滑槽（3）內側壁滑動連接有滑塊（4），滑塊（4）側壁固定連接有伸縮板（5），殼體（1）內腔底壁設置有用于頂升伸縮板（5）的升降機構，伸縮板（5）側壁轉動連接有轉軸（6），轉軸（6）一端固定連接有四爪夾盤（7），伸縮板（5）側壁轉動連接有齒輪（8），齒輪（8）一端與轉軸（6）一端固定相連，伸縮板（5）側壁設置有用于轉動齒輪（8）的傳動機構。

2.根據權利要求1所述的一種金屬制品加工用翻轉機構，其特征在于：升降機構包括有雙向絲桿（15）、絲桿套（16）、限位塊（17）、第一鉸接件（18）、第二鉸接件（19）、連桿（20），所述殼體（1）內側壁轉動連接有雙向絲桿（15），雙向絲桿（15）兩端均螺紋連接有絲桿套（16），絲桿套（16）表面固定連接有限位塊（17），限位塊（17）上表面固定連接有第一鉸接件（18）。

3.根據權利要求1所述的一種金屬制品加工用翻轉機構，其特征在于：所述伸縮板（5）下表面固定連接有第二鉸接件（19），且第一鉸接件（18）和第二鉸接件（19）之間鉸接有連桿（20）。

4.根據權利要求1所述的一種金屬制品加工用翻轉機構，其特征在于：所述殼體（1）側壁固定連接有驅動電機（21），驅動電機（21）的動力輸出端與雙向絲桿（15）一端固定相連。

5.根據權利要求1所述的一種金屬制品加工用翻轉機構，其特征在于：傳動機構包括有活動槽（9）、螺紋桿（10）、螺紋套（11）、活動塊（12）和齒板（13），所述伸縮板（5）側壁開設有活動槽（9），活動槽（9）內側壁轉動連接有螺紋桿（10），螺紋桿（10）表面螺紋連接有螺紋套（11），螺紋套（11）表面固定連接有活動塊（12），且活動塊（12）與活動槽（9）滑動相連。

6.根據權利要求5所述的一種金屬制品加工用翻轉機構，其特征在于：所述活動塊（12）側壁固定連接有齒板（13），且齒板（13）與齒輪（8）嚙合相連。

7.根據權利要求1所述的一種金屬制品加工用翻轉機構，其特征在于：所述伸縮板（5）側壁固定連接有伺服電機（14），伺服電機（14）動力輸出端與螺紋桿（10）一端固定相連。

8.根據權利要求4所述的一種金屬制品加工用翻轉機構，其特征在于：所述殼體（1）側壁固定連接有控制器（2），所述驅動電機（21）和伺服電機（14）通過控制器（2）與外部電源電連接。

技術總結
本技術涉及金屬制品加工技術領域，公開了一種金屬制品加工用翻轉機構，包括殼體，所述殼體內側壁開設有滑槽，滑槽內側壁滑動連接有滑塊，滑塊側壁固定連接有伸縮板，殼體內腔底壁設置有用于頂升伸縮板的升降機構，伸縮板側壁轉動連接有轉軸，轉軸一端固定連接有四爪夾盤，伸縮板側壁轉動連接有齒輪，齒輪一端與轉軸一端固定相連，伸縮板側壁設置有用于轉動齒輪的傳動機構；本技術能夠對金屬制品進行升降，便于金屬制品與外部加工設備對接，升降操作簡單便捷，實現金屬制品的翻轉，便于對金屬制品進行多面加工，便于使用。

技術研發人員：吳興華,吳柳洋,劉彩云,王博,劉彥爭
受保護的技術使用者：三河市富洋科技有限公司
技術研發日：20240415
技術公布日：2025/3/20
