本技術涉及吸管領域，尤其涉及一種防溢流吸管及飲品包裝紙盒。

背景技術：

1、目前益生菌酸奶產品，飲用方式都是通過在紙盒內插入吸管的方式飲用，但是紙盒的包裝方式存在擠壓變形嚴重的問題和產品產氣導致紙盒鼓脹的問題，導致在插入吸管時，產品會從吸管與紙盒的插入口處出現溢奶和吸管口溢奶的問題，奶從吸管溢流出來，溢流產品很容易撒地上或者衣服上，造成不好的消費體驗以及產品客訴頻發的問題，而且因包裝方式未改變，產品溢流的痛點一直存在。

技術實現思路

1、本實用新型的目的在于提供一種防溢流吸管及飲品包裝紙盒，能有效解決紙盒包裝的產氣飲品在插入吸管飲用時因紙盒內部壓力大而導致飲品從紙盒的插入孔處和吸管處溢出的問題。

2、本實用新型的目的可采用下列技術方案來實現：

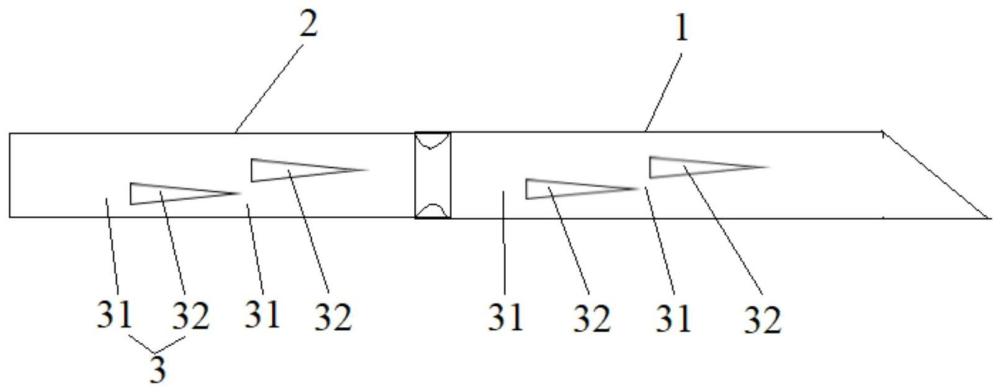

3、本實用新型提供了一種防溢流吸管，包括呈上下連接的外部管體和內部管體，內部管體的上端能軸向移動伸縮的穿設在外部管體內，并能在伸出外部管體時限位在外部管體的下端內；在內部管體的外壁上軸向間隔設有至少兩組排氣結構，在外部管體的外壁上設有至少一組排氣結構，每組排氣結構均包括呈上下連接的圓管結構以及沿圓管結構的周向間隔排布的至少兩個排氣槽，外部管體的一部分或內部管體的一部分構成圓管結構，每個排氣槽均由外部管體的管壁或內部管體的管壁向內凹陷形成；每個排氣槽沿圓管結構的周向的寬度均由防溢流吸管的下端向上端逐漸增大；圓管結構的外徑能與用于盛裝飲品的紙盒盒體上開設的插入孔的孔徑相匹配，排氣槽的上部區域能在紙盒盒體內的飲品溢出時構成飲品容納槽，圓管結構能在對應的排氣槽經過插入孔后密封插接在插入孔內。

4、在本實用新型的一較佳實施方式中，每個排氣槽的截面均為等腰三角形。

5、在本實用新型的一較佳實施方式中，等腰三角形的底邊邊長為0.5-1.5mm，等腰三角形的腰長為3-10mm，排氣槽的槽深為0.2-0.5mm。

6、在本實用新型的一較佳實施方式中，沿防溢流吸管的軸向，相鄰兩組排氣結構中的各排氣槽呈周向交錯布置。

7、在本實用新型的一較佳實施方式中，在內部管體上設有兩組排氣結構，在外部管體上設有兩組排氣結構，每組排氣結構均包括周向均勻間隔布置的四個排氣槽。

8、在本實用新型的一較佳實施方式中，內部管體上兩組排氣結構中的排氣槽沿軸向的間隔長度為1-3mm，外部管體上兩組排氣結構中的排氣槽沿軸向的間隔長度為1-3mm。

9、在本實用新型的一較佳實施方式中，外部管體的直徑為7-9mm，外部管體的長度為74.5-95mm；內部管體的直徑為7-9mm，內部管體的長度為74.5-95mm。

10、在本實用新型的一較佳實施方式中，外部管體的下端內壁形成有凸環，內部管體的上端外壁形成環槽，凸環由外部管體的下端管壁向內凹陷形成，環槽由內部管體的上端管壁向內凹陷形成，凸環能卡設在環槽內。

11、在本實用新型的一較佳實施方式中，外部管體的下端管壁向內凹陷的深度為0.1-0.3mm，凸環的軸向長度為0.5-1mm。

12、本實用新型還提供一種飲品包裝紙盒，飲品包裝紙盒包括用于盛裝飲品的紙盒盒體以及上述的防溢流吸管；防溢流吸管能拆卸的安裝在紙盒盒體的外側壁上，在紙盒盒體上設有插入孔，插入孔處設有保護膜，圓管結構的外徑與插入孔的孔徑相匹配，圓管結構能密封插接在插入孔內。

13、由上所述，本實用新型中的防溢流吸管及飲品包裝紙盒，利用內部管體上的至少兩組排氣結構，通過各組排氣結構的排氣槽對紙盒盒體內的帶壓氣體逐漸微量排氣，能基本將紙盒盒體內的壓力氣體逐步排出；將排氣槽設計為寬度從下向上逐漸增大的形狀，可以在紙盒盒體內壓力較大存在少量飲品溢出時使得溢出的飲品容納在排氣槽的上部區域，并在吸管繼續下入時將排氣槽內的溢出飲品再次帶入紙盒盒體內。利用外部管體上的排氣槽，可以進一步排氣或者使空氣進入紙盒內以平衡內外壓力。每組排氣結構中均包括周向排布的至少兩個排氣槽，可以更均勻的排氣。利用各圓管結構，可以在排氣槽通過插入孔后馬上進行密封，保證吸管與紙盒盒體的密封性，防止飲品溢出。使用者飲用產品時會降低紙盒內部產品液位，產品液也不會再溢出，進而有效解決了產氣類產品在吸管插入紙盒時溢流的問題。

技術特征：

1.一種防溢流吸管，其特征在于，包括呈上下連接的外部管體和內部管體，所述內部管體的上端能軸向移動伸縮的穿設在所述外部管體內，并能在伸出所述外部管體時限位在所述外部管體的下端內；

2.如權利要求1所述的防溢流吸管，其特征在于，

3.如權利要求2所述的防溢流吸管，其特征在于，

4.如權利要求1所述的防溢流吸管，其特征在于，

5.如權利要求1所述的防溢流吸管，其特征在于，

6.如權利要求1所述的防溢流吸管，其特征在于，

7.如權利要求1所述的防溢流吸管，其特征在于，

8.如權利要求1所述的防溢流吸管，其特征在于，

9.如權利要求8所述的防溢流吸管，其特征在于，

10.一種飲品包裝紙盒，其特征在于，所述飲品包裝紙盒包括用于盛裝飲品的紙盒盒體以及如權利要求1-9任一項所述的防溢流吸管；

技術總結
本技術為一種防溢流吸管及飲品包裝紙盒，其中，防溢流吸管包括外部管體和內部管體，在內部管體的外壁上設有至少兩組排氣結構，在外部管體的外壁上設有至少一組排氣結構，每組排氣結構均包括圓管結構以及沿圓管結構的周向間隔排布的至少兩個排氣槽，外部管體的一部分或內部管體的一部分構成圓管結構，每個排氣槽均由外部管體的管壁或內部管體的管壁向內凹陷形成，每個排氣槽沿圓管結構的周向的寬度均由防溢流吸管的下端向上端逐漸增大，排氣槽的上部區域能在紙盒盒體內的飲品溢出時構成飲品容納槽。本技術能有效解決紙盒包裝的產氣飲品在插入吸管飲用時因紙盒內部壓力大而導致飲品從紙盒的插入孔處和吸管處溢出的問題。

技術研發人員：李志敏,張一博,侯潤鋒
受保護的技術使用者：內蒙古伊利實業集團股份有限公司
技術研發日：20240418
技術公布日：2025/3/20
