本技術涉及食品運輸，尤其涉及一種冷藏食品收納運輸用儲箱。

背景技術：

1、冷藏食品收納運輸用儲箱是專門設計用于儲存和運輸冷藏食品的容器。這些儲箱通常具有保溫、保鮮和防震等功能，以確保冷藏食品在運輸過程中保持新鮮和安全。

2、以下是一些常見的特點和功能：

3、保溫和保鮮：冷藏食品儲箱通常采用保溫材料制成，能夠有效地保持箱內溫度在冷藏范圍內，確保食品的新鮮度和質量。

4、防震設計：為了保護儲箱內的食品不受振動和顛簸的影響，在設計上通常會考慮防震結構，以減少在運輸過程中對食品的損害。

5、密封性能：儲箱通常具有良好的密封性能，能夠有效地防止空氣和濕氣的進入，減少食品腐爛的風險。

6、耐用性：這些儲箱通常由高強度的材料制成，具有良好的耐用性和抗壓性，能夠經受住長時間的運輸和使用。

7、易于清潔：為了確保食品安全和衛生，這些儲箱通常設計為易于清潔的結構，能夠方便快速地清潔和消毒。

8、尺寸和容量：儲箱通常有多種尺寸和容量可供選擇，以適應不同規模和需求的冷藏食品運輸。

9、可堆疊：為了節省空間和方便存儲，一些設計良好的冷藏食品儲箱可以堆疊在一起，減少存儲和運輸時的占用空間。

10、這些特點和功能使冷藏食品收納運輸用儲箱成為食品行業中不可或缺的一部分，為冷藏食品的安全、高效運輸提供了重要保障。

11、隨著科技的不斷進步，物流產業的不斷發展，人們對食品的運輸需求逐漸提高。為了保證食品在運輸過程中不變質，經常使用小型冷藏箱來裝載食品進行運輸。

12、在物流運輸過程中需要用到冷藏盒對特有的食品進行冷藏運輸，但現有技術下的冷藏盒在運輸過程中經常產生較大的顛簸，致使冷藏盒內部的食品受到碰撞，造成冷藏盒內部食品的損壞。

13、現有的一種冷藏食品收納運輸用儲箱在使用時，雖然具有保護裝置，但是保護裝置結構簡單且緩沖效果差，還不具有便捷移動效果，且在使用時，需要打開頂蓋才能夠看到里面食品的情況，無法在外部觀察儲箱內部食品的新鮮度，這大大降低了裝置的實用性以及防護效果。

14、為此，我們提出一種冷藏食品收納運輸用儲箱。

技術實現思路

1、本實用新型主要是解決上述現有技術所存在的技術問題，提供一種冷藏食品收納運輸用儲箱。

2、為了實現上述目的，本實用新型采用了如下技術方案，一種冷藏食品收納運輸用儲箱，包括儲箱本體，儲箱本體的頂端設置有頂蓋框架，頂蓋框架的前端壁上設置有連接鉸鏈，頂蓋框架上設置有透明玻璃，儲箱本體的內壁上設置有緩沖機構，緩沖機構包括有橡膠彈性板，儲箱本體的底端設置有安裝橫板和連接豎板，安裝橫板和連接豎板的底端壁上設置有移動機構，移動機構包括有移動萬向輪，安裝橫板和連接豎板的頂端壁上設置有定位圓柱和伸縮圓柱。

3、作為本實用新型的一種優選技術方案，所述連接鉸鏈固定安裝在頂蓋框架的前端壁上，連接鉸鏈還固定安裝在儲箱本體的頂端壁上，頂蓋框架的頂端壁上開設有與透明玻璃相適配的安裝卡槽。

4、作為本實用新型的一種優選技術方案，所述透明玻璃固定安裝在安裝卡槽的內壁上。

5、作為本實用新型的一種優選技術方案，所述橡膠彈性板的后端固定安裝有緩沖彈簧柱，緩沖彈簧柱的后端固定安裝在儲箱本體的內壁上。

6、作為本實用新型的一種優選技術方案，所述連接豎板共有兩個，兩個連接豎板分別固定安裝在安裝橫板的前后兩端外壁上。

7、作為本實用新型的一種優選技術方案，所述移動萬向輪共有多個，多個移動萬向輪分別固定安裝在安裝橫板和連接豎板的底端壁上。

8、作為本實用新型的一種優選技術方案，所述定位圓柱共有多個，多個定位圓柱內呈鏤空狀態。

9、作為本實用新型的一種優選技術方案，所述伸縮圓柱共有多個，多個伸縮圓柱分別活動套入在定位圓柱內。

10、作為本實用新型的一種優選技術方案，所述定位圓柱的底內壁上固定安裝有橡膠阻尼，橡膠阻尼的頂端壁上固定安裝有彈性圓柱。

11、作為本實用新型的一種優選技術方案，所述彈性圓柱的外壁上活動套入有緩沖彈簧，彈性圓柱的頂端壁固定安裝在伸縮圓柱的底端壁上。

12、有益效果

13、本實用新型提供了一種冷藏食品收納運輸用儲箱。具備以下有益效果：

14、1、該一種冷藏食品收納運輸用儲箱，在需要使用時，通過設置的透明玻璃，工作人員可以實時地在外部觀察儲箱本體內部的食品新鮮度情況，通過設置的橡膠彈性板和緩沖彈簧柱以及對應的定位圓柱、伸縮圓柱、橡膠阻尼、彈性圓柱和緩沖彈簧實現了緩沖效果好且結構簡單，這大大提高了裝置的實用性。

15、2、該一種冷藏食品收納運輸用儲箱，在需要使用時，通過設置的移動萬向輪，實現具有便捷移動裝置，方便工作人員使用完成后對儲箱本體進行收納或放置，這大大提高了實用性。

技術特征：

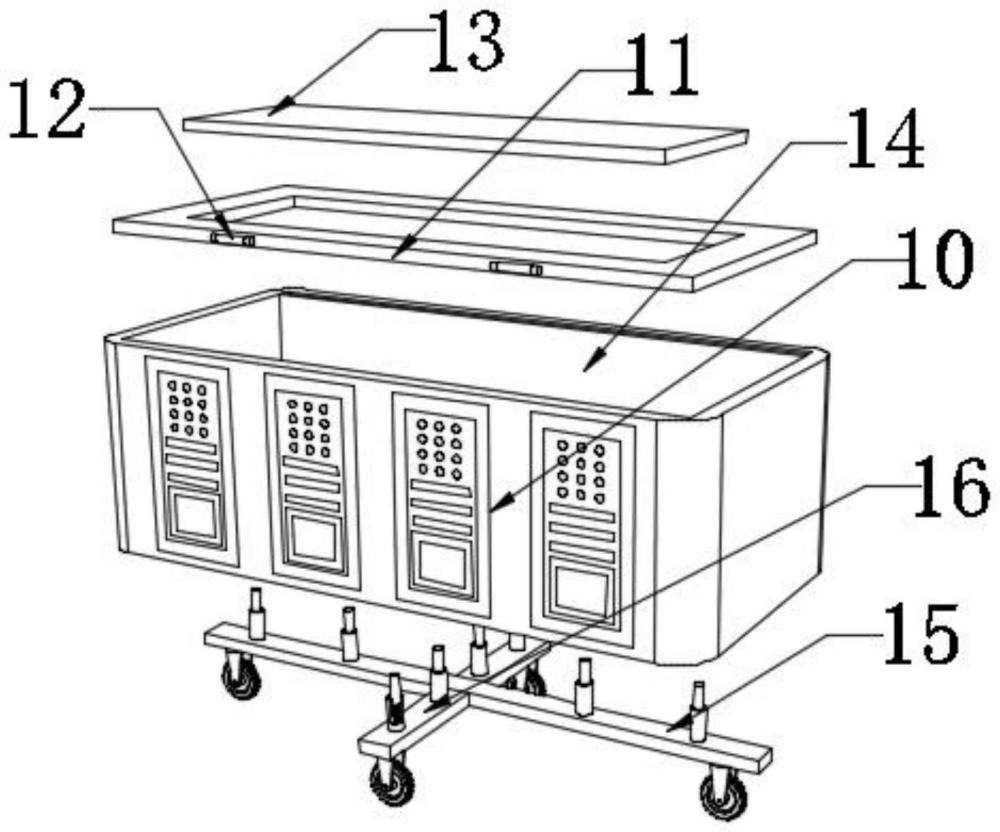

1.一種冷藏食品收納運輸用儲箱，包括儲箱本體(10)，其特征在于：所述儲箱本體(10)的頂端設置有頂蓋框架(11)，頂蓋框架(11)的前端壁上設置有連接鉸鏈(12)，頂蓋框架(11)上設置有透明玻璃(13)，儲箱本體(10)的內壁上設置有緩沖機構，緩沖機構包括有橡膠彈性板(14)，儲箱本體(10)的底端設置有安裝橫板(15)和連接豎板(16)，安裝橫板(15)和連接豎板(16)的底端壁上設置有移動機構，移動機構包括有移動萬向輪(17)，安裝橫板(15)和連接豎板(16)的頂端壁上設置有定位圓柱(18)和伸縮圓柱(19)。

2.根據權利要求1所述的一種冷藏食品收納運輸用儲箱，其特征在于：所述連接鉸鏈(12)固定安裝在頂蓋框架(11)的前端壁上，連接鉸鏈(12)還固定安裝在儲箱本體(10)的頂端壁上，頂蓋框架(11)的頂端壁上開設有與透明玻璃(13)相適配的安裝卡槽，透明玻璃(13)固定安裝在安裝卡槽的內壁上。

3.根據權利要求1所述的一種冷藏食品收納運輸用儲箱，其特征在于：所述橡膠彈性板(14)的后端固定安裝有緩沖彈簧柱，緩沖彈簧柱的后端固定安裝在儲箱本體(10)的內壁上。

4.根據權利要求1所述的一種冷藏食品收納運輸用儲箱，其特征在于：所述連接豎板(16)共有兩個，兩個連接豎板(16)分別固定安裝在安裝橫板(15)的前后兩端外壁上。

5.根據權利要求1所述的一種冷藏食品收納運輸用儲箱，其特征在于：所述移動萬向輪(17)共有多個，多個移動萬向輪(17)分別固定安裝在安裝橫板(15)和連接豎板(16)的底端壁上。

6.根據權利要求1所述的一種冷藏食品收納運輸用儲箱，其特征在于：所述定位圓柱(18)共有多個，多個定位圓柱(18)內呈鏤空狀態，伸縮圓柱(19)共有多個，多個伸縮圓柱(19)分別活動套入在定位圓柱(18)內。

7.根據權利要求1所述的一種冷藏食品收納運輸用儲箱，其特征在于：所述定位圓柱(18)的底內壁上固定安裝有橡膠阻尼(20)，橡膠阻尼(20)的頂端壁上固定安裝有彈性圓柱(21)，彈性圓柱(21)的外壁上活動套入有緩沖彈簧(22)，彈性圓柱(21)的頂端壁固定安裝在伸縮圓柱(19)的底端壁上。

技術總結
本技術涉及食品運輸技術領域，且公開了一種冷藏食品收納運輸用儲箱，包括儲箱本體，儲箱本體的頂端設置有頂蓋框架，頂蓋框架的前端壁上設置有連接鉸鏈，頂蓋框架上設置有透明玻璃，儲箱本體的內壁上設置有緩沖機構，緩沖機構包括有橡膠彈性板，儲箱本體的底端設置有安裝橫板和連接豎板，安裝橫板和連接豎板的底端壁上設置有移動機構，移動機構包括有移動萬向輪。本技術通過設置的透明玻璃，工作人員可以實時地在外部觀察儲箱本體內部的食品新鮮度情況，通過設置的橡膠彈性板和緩沖彈簧柱以及對應的定位圓柱、伸縮圓柱、橡膠阻尼、彈性圓柱和緩沖彈簧實現了緩沖效果好且結構簡單，這大大提高了裝置的實用性。

技術研發人員：唐延博,林永龍,楊飛飛
受保護的技術使用者：威海長長行行食品加工有限公司
技術研發日：20240428
技術公布日：2025/3/20
