本技術涉及包裝領域，尤其是涉及一片式包裝盒內襯。

背景技術：

1、產品在包裝時，一般包裝盒均會稍大于產品，且各種各樣的產品與包裝盒存在一定的空隙，在運輸時難免會因晃動而存在損壞的情況，因此，為了降低產品在運輸過程中的損壞率，大多數商家會在包裝盒內填充一些泡沫、塑料以填補產品與包裝盒之間存在的空隙，以穩固產品，但是泡沫、塑料等材料的無規則填充在運輸時也存在一定的流動性，可能造成對產品的擠壓等情況，從而對產品也會造成一定的損傷，故研發一種能穩固產品的內襯顯得尤為重要。

技術實現思路

1、本實用新型的目的就是為了克服現有技術存在的問題而提供一片式包裝盒內襯。

2、本實用新型的目的可以通過以下技術方案來實現：

3、本實用新型的技術方案為提供一片式包裝盒內襯，包括順次連接并用于折疊成上下貫通式空腔的第一側板、第二側板、第三側板和第四側板，設于所述第一側板頂端并用于折疊封閉所述上下貫通式空腔頂部的頂蓋，設于所述第一側板底端并用于折疊封閉所述上下貫通式空腔底部的底板，與所述第二側板、第三側板和第四側板連接并用于折疊與所述上下貫通式空腔側壁重疊貼合的加固側板組，所述加固側板組折疊后形成的高度低于所述上下貫通式空腔的高度。

4、在一些具體實施方式中，所述加固側板組包括與所述第二側板底部連接并用于折疊與所述第二側板重疊貼合的第二側壁加固板組、與所述第三側板底部連接并用于折疊與所述第三側板重疊貼合的第三側壁加固板組、與所述第四側板底部連接并用于折疊與所述第四側板重疊貼合的第四側壁加固板組、與所述第四側壁加固板組一側連接并用于折疊與所述第一側板重疊貼合的第一側壁加固板組，所述第四側壁加固板組的另一側順次與所述第三側壁加固板組、第二側壁加固板組連接。

5、在一些具體實施方式中，所述第二側壁加固板組包括與所述第二側板底部順次連接并用于折疊與所述底板重疊貼合的第二側壁加固板a、用于折疊與所述第二側板并列的第二側壁加固板b、用于折疊形成頂部的第二側壁加固板c、用于折疊與所述第二側板重疊貼合的第二側壁加固板d，所述第二側壁加固板a、第二側壁加固板b、第二側壁加固板c、第二側壁加固板d折疊后形成一與所述第二側板貼合的兩側貫通式空腔，其兩側還分別與所述第一側壁加固板組、第三側壁加固板組連接。

6、在一些具體實施方式中，所述第三側壁加固板組包括與所述第三側板底部順次連接并用于折疊與所述底板重疊貼合的第三側壁加固板a、用于折疊與所述第三側板并列的第三側壁加固板b、用于折疊形成頂部的第三側壁加固板c、用于折疊與所述第三側板)重疊貼合的第三側壁加固板d，所述第三側壁加固板a、第三側壁加固板b、第三側壁加固板c、第三側壁加固板d折疊后形成一與所述第三側板貼合的兩側貫通式空腔，其兩側還分別與所述第三側壁加固板組、第四側壁加固板組連接。

7、在一些具體實施方式中，所述第四側壁加固板組包括與第四側板底部順次連接并用于折疊與所述底板重疊貼合的第四側壁加固板a、用于折疊與所述第四側板并列的第四側壁加固板b、用于折疊形成頂部的第四側壁加固板c、用于折疊與所述第四側板重疊貼合的第四側壁加固板d，所述第四側壁加固板a、第四側壁加固板b、第四側壁加固板c、第四側壁加固板d折疊后形成一與所述第四側板貼合的兩側貫通式空腔，其兩側還分別與所述第三側壁加固板組、第一側壁加固板組連接。

8、在一些具體實施方式中，所述第一側壁加固板組包括順次連接并用于折疊與所述底板重疊貼合的第一側壁加固板a、用于折疊與所述第一側板并列的第一側壁加固板b、用于折疊形成頂部的第一側壁加固板c、用于折疊與所述第一側板重疊貼合的第一側壁加固板d，所述第一側壁加固板a、第一側壁加固板b、第一側壁加固板c、第一側壁加固板d折疊后形成一與所述第一側板貼合的兩側貫通式空腔，其兩側還分別與所述第二側壁加固板組、第四側壁加固板組連接。

9、在一些具體實施方式中，所述第二側壁加固板組與第三側壁加固板組的連接處、所述第三側壁加固板組與第四側壁加固板組的連接處、所述第四側壁加固板組與第一側壁加固板組的連接處還均設有多個鏤空部，所述鏤空部包括第一鏤空部、第二鏤空部、第三鏤空部和第四鏤空部，

10、所述第一鏤空部：分別位于所述第二側壁加固板a與第三側壁加固板a連接處、所述第三側壁加固板a與第四側壁加固板a連接處、所述第一側壁加固板a與第四側壁加固板a連接處；

11、所述第二鏤空部：分別位于所述第二側壁加固板b與第三側壁加固板b連接處、位于所述第三側壁加固板b與第四側壁加固板b連接處、位于所述第一側壁加固板b與第四側壁加固板b連接處；

12、所述第三鏤空部：分別位于所述第二側壁加固板c與第三側壁加固板c連接處、位于所述第三側壁加固板c與第四側壁加固板c連接處、位于所述第一側壁加固板c與第四側壁加固板c連接處；

13、所述第四鏤空部：分別位于所述第二側壁加固板d與第三側壁加固板d連接處、位于所述第三側壁加固板d與第四側壁加固板d連接處、位于所述第一側壁加固板d與第四側壁加固板d連接處；

14、其中，位于相鄰加固板組連接處的所述第一鏤空部、第二鏤空部、第三鏤空部為順次連通。

15、在一些具體實施方式中，所述第一鏤空部為正三角形，所述第一鏤空部的高與加固板a的寬度一致，所述第一鏤空部的頂角位于相鄰兩個側板連接處的延長線上；

16、所述第三鏤空部為倒三角形，所述第三鏤空部的高與加固板c的寬一致，所述第三鏤空部的頂角位于相鄰兩個側板連接處的延長線上。

17、在一些具體實施方式中，所述第二鏤空部的寬大于所述第四鏤空部的寬，所述第二鏤空部的寬與所述第一鏤空部、第三鏤空部的邊長一致。

18、在一些具體實施方式中，所述第一側壁加固板a的頂部設有與所述第四側板側邊連接并用于折疊后與所述第一側板重疊貼合的第一側板加固板e。

19、與現有技術相比，本實用新型具有以下有益效果：

20、(1)本實用新型一片式包裝盒內襯包括用于限位產品的由加固側板組折疊成的第二立體空間，以及由四個側板折疊成的位于第二立體空間外圍的第一立體空間組成，第一方面，形成的一片式包裝盒內襯便于生成、裝配和應用，第二方面，在一片式包裝盒內襯的第二立體空間內存放產品，使得產品在運輸時受到第二立體空間的限制從而得到一定的緩沖和保護；第三方面，由于第二立體空間的高度低于第一立體空間的高度，留有的一定空間便于產品的拿取和存放。

21、(2)本實用新型的第二立體空間的側壁均為雙層立體空間，為產品提供了與第一立體空間側壁的一定緩沖距離，提高對于產品的保護，且相鄰兩個側壁加固板組折疊后均為相互貼合，以增加對于產品的保護性。

技術特征：

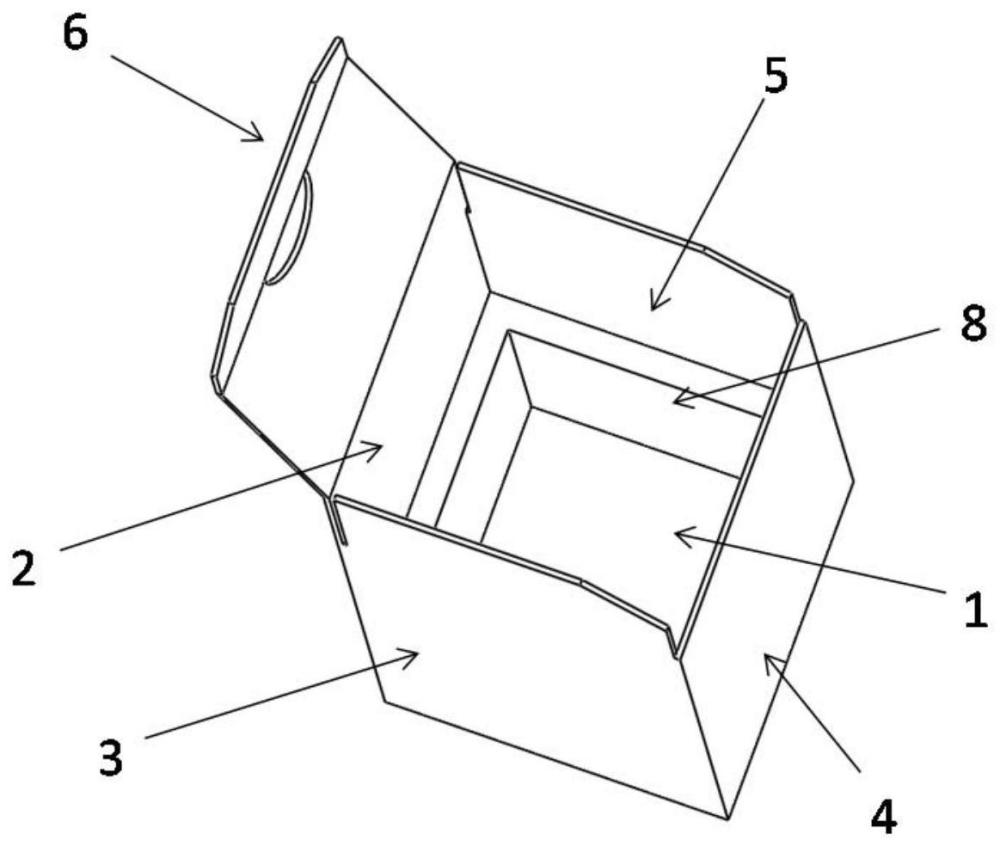

1.一片式包裝盒內襯，其特征在于，包括順次連接并用于折疊成上下貫通式空腔的第一側板(2)、第二側板(3)、第三側板(4)和第四側板(5)，設于所述第一側板(2)頂端并用于折疊封閉所述上下貫通式空腔頂部的頂蓋(6)，設于所述第一側板(2)底端并用于折疊封閉所述上下貫通式空腔底部的底板(1)，與所述第二側板(3)、第三側板(4)和第四側板(5)連接并用于折疊與所述上下貫通式空腔側壁重疊貼合的加固側板組(8)，所述加固側板組(8)折疊后形成的高度低于所述上下貫通式空腔的高度。

2.根據權利要求1所述的一片式包裝盒內襯，其特征在于，所述加固側板組(8)包括與所述第二側板(3)底部連接并用于折疊與所述第二側板(3)重疊貼合的第二側壁加固板組(81)、與所述第三側板(4)底部連接并用于折疊與所述第三側板(4)重疊貼合的第三側壁加固板組(82)、與所述第四側板(5)底部連接并用于折疊與所述第四側板(5)重疊貼合的第四側壁加固板組(83)、與所述第四側壁加固板組(83)一側連接并用于折疊與所述第一側板(2)重疊貼合的第一側壁加固板組(84)，所述第四側壁加固板組(83)的另一側順次與所述第三側壁加固板組(82)、第二側壁加固板組(81)連接。

3.根據權利要求2所述的一片式包裝盒內襯，其特征在于，所述第二側壁加固板組(81)包括與所述第二側板(3)底部順次連接并用于折疊與所述底板(1)重疊貼合的第二側壁加固板a(811)、用于折疊與所述第二側板(3)并列的第二側壁加固板b(812)、用于折疊形成頂部的第二側壁加固板c(813)、用于折疊與所述第二側板(3)重疊貼合的第二側壁加固板d(814)，所述第二側壁加固板a(811)、第二側壁加固板b(812)、第二側壁加固板c(813)、第二側壁加固板d(814)折疊后形成一與所述第二側板(3)貼合的兩側貫通式空腔，其兩側還分別與所述第一側壁加固板組(84)、第三側壁加固板組(82)連接。

4.根據權利要求3所述的一片式包裝盒內襯，其特征在于，所述第三側壁加固板組(82)包括與所述第三側板(4)底部順次連接并用于折疊與所述底板(1)重疊貼合的第三側壁加固板a(821)、用于折疊與所述第三側板(4)并列的第三側壁加固板b(822)、用于折疊形成頂部的第三側壁加固板c(823)、用于折疊與所述第三側板(4)重疊貼合的第三側壁加固板d(824)，所述第三側壁加固板a(821)、第三側壁加固板b(822)、第三側壁加固板c(823)、第三側壁加固板d(824)折疊后形成一與所述第三側板(4)貼合的兩側貫通式空腔，其兩側還分別與所述第三側壁加固板組(82)、第四側壁加固板組(83)連接。

5.根據權利要求4所述的一片式包裝盒內襯，其特征在于，所述第四側壁加固板組(83)包括與第四側板(5)底部順次連接并用于折疊與所述底板(1)重疊貼合的第四側壁加固板a(831)、用于折疊與所述第四側板(5)并列的第四側壁加固板b(832)、用于折疊形成頂部的第四側壁加固板c(833)、用于折疊與所述第四側板(5)重疊貼合的第四側壁加固板d(834)，所述第四側壁加固板a(831)、第四側壁加固板b(832)、第四側壁加固板c(833)、第四側壁加固板d(834)折疊后形成一與所述第四側板(5)貼合的兩側貫通式空腔，其兩側還分別與所述第三側壁加固板組(82)、第一側壁加固板組(84)連接。

6.根據權利要求5所述的一片式包裝盒內襯，其特征在于，所述第一側壁加固板組(84)包括順次連接并用于折疊與所述底板(1)重疊貼合的第一側壁加固板a(841)、用于折疊與所述第一側板(2)并列的第一側壁加固板b(842)、用于折疊形成頂部的第一側壁加固板c(843)、用于折疊與所述第一側板(2)重疊貼合的第一側壁加固板d(844)，所述第一側壁加固板a(841)、第一側壁加固板b(842)、第一側壁加固板c(843)、第一側壁加固板d(844)折疊后形成一與所述第一側板(2)貼合的兩側貫通式空腔，其兩側還分別與所述第二側壁加固板組(81)、第四側壁加固板組(83)連接。

7.根據權利要求6所述的一片式包裝盒內襯，其特征在于，所述第二側壁加固板組(81)與第三側壁加固板組(82)的連接處、所述第三側壁加固板組(82)與第四側壁加固板組(83)的連接處、所述第四側壁加固板組(83)與第一側壁加固板組(84)的連接處還均設有多個鏤空部，所述鏤空部包括第一鏤空部(71)、第二鏤空部(72)、第三鏤空部(73)和第四鏤空部(74)，

8.根據權利要求7所述的一片式包裝盒內襯，其特征在于，所述第一鏤空部(71)為正三角形，所述第一鏤空部(71)的高與加固板a的寬度一致，所述第一鏤空部(71)的頂角位于相鄰兩個側板連接處的延長線上；

9.根據權利要求8所述的一片式包裝盒內襯，其特征在于，所述第二鏤空部(72)的寬大于所述第四鏤空部(74)的寬，所述第二鏤空部(72)的寬與所述第一鏤空部(71)、第三鏤空部(73)的邊長一致。

10.根據權利要求6所述的一片式包裝盒內襯，其特征在于，所述第一側壁加固板a(841)的頂部設有與所述第四側板(5)側邊連接并用于折疊后與所述第一側板(2)重疊貼合的第一側板加固板e(845)。

技術總結
本技術涉及一片式包裝盒內襯，包括順次連接并用于折疊成上下貫通式空腔的第一側板、第二側板、第三側板和第四側板，設于所述第一側板頂端并用于折疊封閉所述上下貫通式空腔頂部的頂蓋，設于所述第一側板底端并用于折疊封閉所述上下貫通式空腔底部的底板，與所述第二側板、第三側板和第四側板連接并用于折疊與所述上下貫通式空腔側壁重疊貼合的加固側板組，所述加固側板組折疊后形成的高度低于所述上下貫通式空腔的高度。與現有技術相比，本技術形成的一片式包裝盒內襯便于生成、裝配和應用；使得產品在運輸時受到第二立體空間的限制從而得到一定的緩沖和保護；留有的一定空間便于產品的拿取和存放。

技術研發人員：田揚菊,薛巧麗
受保護的技術使用者：上海新洲包裝印刷有限公司
技術研發日：20240430
技術公布日：2025/4/28
