本技術涉及堆垛機立庫，具體地說，涉及一種防顛簸的堆垛機立庫。

背景技術：

1、堆垛機立體倉庫是自動化立體倉庫中的一種，它采用自動化的堆垛機設備來實現貨物的儲存和取放，這種倉庫具有高度的垂直空間利用率，能夠在有限的地面面積上存儲大量的貨物。

2、隨著物流倉儲行業的快速發展，立體倉庫因其空間利用率高、存取速度快等優點得到了廣泛應用，然而，立體倉庫的火災風險也隨之增加，為了保障立體倉庫的安全運營，消防專用堆垛機立庫應運而生，該消防專用堆垛機立庫不僅具備堆垛機的基本功能，還集成了消防安全裝置，以確保在火災發生時能夠迅速響應，有效防止火災蔓延。

3、但是由于堆垛機立庫是豎向布置的，隨著堆垛機立庫的高度增高，存在重心不夠穩定的情況，特別是堆垛機立庫只依靠其底部的支撐座固定在混凝土地面上，處在較高位置處的立庫架體存在取放物料的過程中出現輕微顛簸的情況，不利于保證其整體結構的穩定。鑒于此，我們提出了一種防顛簸的堆垛機立庫。

技術實現思路

1、本實用新型的目的在于提供一種防顛簸的堆垛機立庫，以解決上述背景技術中提出的缺陷。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種防顛簸的堆垛機立庫，包括立庫主體，所述立庫主體上設置有四個呈矩陣式排列的豎直桿，所述豎直桿內設置有頂部與外界相連通的收納槽，所述收納槽的前側槽壁上設置有與外界相連通的滑孔，所述收納槽內滑動連接有豎直限位桿，四個所述豎直限位桿的頂部桿體之間固定安裝有固定框架，所述豎直限位桿的頂端固定安裝有螺栓板，所述豎直限位桿的底端桿體上固定安裝有螺柱，所述螺柱穿過所述滑孔并與所述滑孔之間滑動連接，所述螺柱上螺紋連接有螺母。

4、優選的，所述豎直桿的底端固定安裝有支撐座，所述支撐座用于插入螺栓進行固定操作，使支撐座能夠穩定地固定在混凝土基座上。

5、優選的，橫向的兩個所述豎直桿之間均固定安裝有上下兩個相互對稱的側邊抗壓桿，所述側邊抗壓桿用于抗壓支撐操作，使整體結構更加牢固穩定。

6、優選的，縱向的兩個所述豎直桿之間均固定安裝有上下兩個相互對稱的水平梁，處在同一高度處的兩個所述水平梁之間固定安裝有多個呈線性等間距排列的橫向梁。

7、優選的，所述螺柱上套設有彈性墊圈，所述螺母將所述彈性墊圈壓緊在所述豎直桿的側面上，通過設置的彈性墊圈，能夠起到防止螺母松動的效果。

8、優選的，所述豎直限位桿和所述收納槽的截面均呈矩形，所述豎直限位桿的尺寸與所述收納槽的尺寸相適配，使豎直限位桿能夠穩定地以收納槽內滑動。

9、優選的，所述固定框架的前后兩側板體之間固定安裝有左右兩個相互對稱的頂板，所述頂板用于對固定框架進行固定操作。

10、優選的，所述頂板的底面上固定安裝有左右兩個相互對稱的導向套，所述導向套內設置有底部與外界相連通的插接槽，便于使用外界對應的工具來對頂板進行舉升安裝操作。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設置的豎直桿，并在豎直桿內設置有收納槽，收納槽內滑動連接有豎直限位桿，保證在使用時，將螺栓板使用緊固螺栓固定安裝在室內的建筑墻體頂部位置處，實現對豎直限位桿進行固定，此時，隨著豎直限位桿被固定后，實現對豎直桿在豎直方向上進行限位操作，使豎直桿呈豎直狀更加穩定，不會出現在取放物料時出現顛簸的情況，達到防顛簸保護的效果。

13、2、本實用新型通過設置的螺柱與滑孔之間滑動連接，且螺柱部位使用螺母進行固定，達到對豎直限位桿進行固定的效果，使豎直限位桿固定在豎直桿上更加牢固穩定。

技術特征：

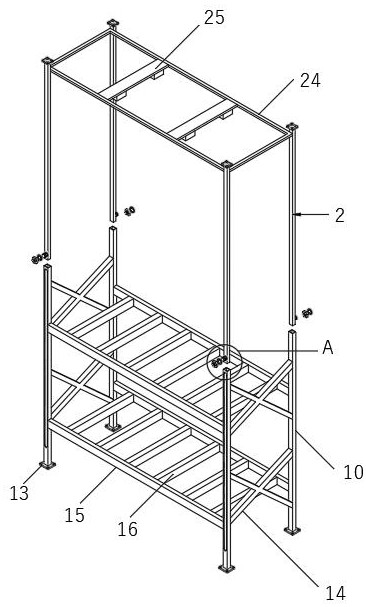

1.一種防顛簸的堆垛機立庫，包括立庫主體（1），其特征在于：所述立庫主體（1）上設置有四個呈矩陣式排列的豎直桿（10），所述豎直桿（10）內設置有頂部與外界相連通的收納槽（11），所述收納槽（11）的前側槽壁上設置有與外界相連通的滑孔（12），所述收納槽（11）內滑動連接有豎直限位桿（2），四個所述豎直限位桿（2）的頂部桿體之間固定安裝有固定框架（24），所述豎直限位桿（2）的頂端固定安裝有螺栓板（23），所述豎直限位桿（2）的底端桿體上固定安裝有螺柱（20），所述螺柱（20）穿過所述滑孔（12）并與所述滑孔（12）之間滑動連接，所述螺柱（20）上螺紋連接有螺母（22）。

2.根據權利要求1所述的防顛簸的堆垛機立庫，其特征在于：所述豎直桿（10）的底端固定安裝有支撐座（13），所述支撐座（13）用于插入螺栓進行固定操作。

3.根據權利要求1所述的防顛簸的堆垛機立庫，其特征在于：橫向的兩個所述豎直桿（10）之間均固定安裝有上下兩個相互對稱的側邊抗壓桿（14），所述側邊抗壓桿（14）用于抗壓支撐操作。

4.根據權利要求1所述的防顛簸的堆垛機立庫，其特征在于：縱向的兩個所述豎直桿（10）之間均固定安裝有上下兩個相互對稱的水平梁（15），處在同一高度處的兩個所述水平梁（15）之間固定安裝有多個呈線性等間距排列的橫向梁（16）。

5.根據權利要求1所述的防顛簸的堆垛機立庫，其特征在于：所述螺柱（20）上套設有彈性墊圈（21），所述螺母（22）將所述彈性墊圈（21）壓緊在所述豎直桿（10）的側面上。

6.根據權利要求1所述的防顛簸的堆垛機立庫，其特征在于：所述豎直限位桿（2）和所述收納槽（11）的截面均呈矩形，所述豎直限位桿（2）的尺寸與所述收納槽（11）的尺寸相適配。

7.根據權利要求1所述的防顛簸的堆垛機立庫，其特征在于：所述固定框架（24）的前后兩側板體之間固定安裝有左右兩個相互對稱的頂板（25），所述頂板（25）用于對固定框架（24）進行固定操作。

8.根據權利要求7所述的防顛簸的堆垛機立庫，其特征在于：所述頂板（25）的底面上固定安裝有左右兩個相互對稱的導向套（26），所述導向套（26）內設置有底部與外界相連通的插接槽（261）。

技術總結
本技術涉及堆垛機立庫技術領域，具體地說，涉及一種防顛簸的堆垛機立庫，包括立庫主體，立庫主體上設置有四個呈矩陣式排列的豎直桿，豎直桿內設置有頂部與外界相連通的收納槽，收納槽的前側槽壁上設置有與外界相連通的滑孔，收納槽內滑動連接有豎直限位桿，四個豎直限位桿的頂部桿體之間固定安裝有固定框架，豎直限位桿的頂端固定安裝有螺栓板，豎直限位桿的底端桿體上固定安裝有螺柱，螺柱穿過滑孔并與滑孔之間滑動連接，螺柱上螺紋連接有螺母，固定框架的前后兩側板體之間固定安裝有左右兩個相互對稱的頂板。本技術結構牢固穩定，取放料時不會出現顛簸的情況，利于穩定取放操作。

技術研發人員：李士春
受保護的技術使用者：江蘇正貿倉儲設備制造有限公司
技術研發日：20240506
技術公布日：2025/4/24
