本發明實施例涉及微機電系統,具體涉及一種用于mems器件的屏蔽結構及其制備方法。
背景技術:
1、現有技術中,為了保證微機電系統(micro-electro-mechanical?system,以下簡稱“mems”)核心器件,如mems加速度計、mems陀螺、mems諧振器等在復雜電磁環境下的穩定工作,通常在后道封裝時,將mems器件置于金屬管殼內,以實現電磁屏蔽,該種方式的缺點是,封裝后的整體尺寸較大,不便于批量化生產和系統集成應用。
技術實現思路
1、基于現有技術的上述情況,本發明實施例的目的在于提供一種用于mems器件的屏蔽結構及其制備方法,通過固定電位結構將mems器件完全包覆在接地空腔之中,在不需要額外增加器件尺寸的情況下實現了電磁屏蔽。

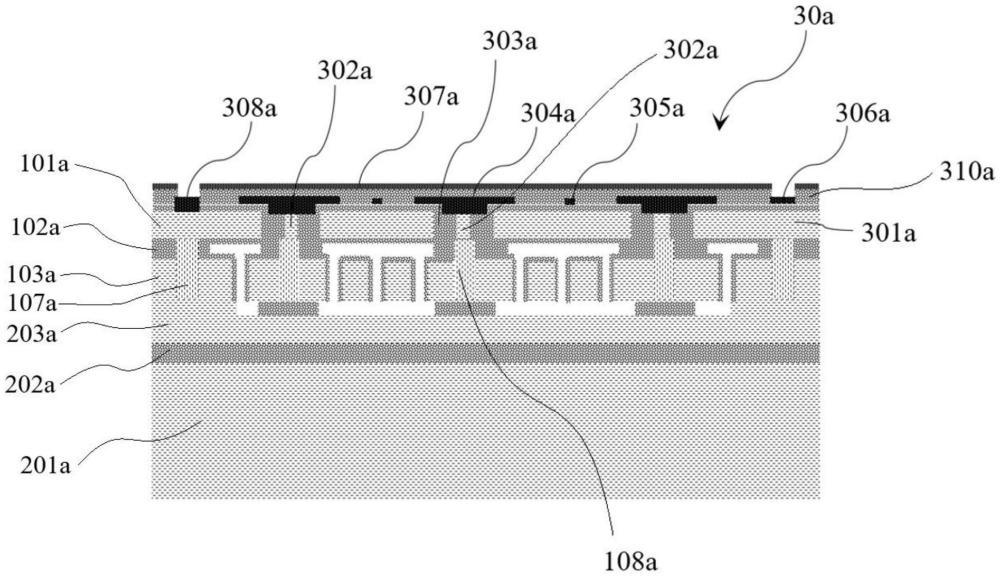

2、為達到上述目的,根據本發明的第一個方面,提供了一種用于mems器件的屏蔽結構,包括:
3、第一導電支撐層;
4、器件層,形成于所述第一導電支撐層之上,所述器件層包括mems器件區域和屏蔽互連區域;
5、器件介質隔離層,形成于所述器件層之上;
6、第二導電支撐層,形成于所述器件介質隔離層之上;
7、屏蔽單元,所述屏蔽單元貫穿所述器件介質隔離層,與所述第一導電支撐層、所述第二導電支撐層和所述屏蔽互連區域連接,形成固定電位結構;
8、所述固定電位結構包圍所述mems器件區域,所述固定電位結構與所述mems器件區域通過絕緣結構電絕緣;
9、其中,所述第一導電支撐層、第二導電支撐層、器件層和屏蔽單元的材質為導電材質;所述器件介質隔離層的材質為絕緣材質。
10、進一步的,所述第一導電支撐層為中間支撐層,還包括:
11、基礎介質隔離層,所述中間支撐層形成于所述基礎介質隔離層之上;
12、基礎支撐層,所述基礎介質隔離層形成于所述基礎支撐層之上;
13、其中,所述基礎介質隔離層的材質為絕緣材質,所述基礎支撐層的材質為導電材質。
14、進一步的,所述第一導電支撐層為基礎支撐層,還包括:
15、基礎介質隔離層,形成于所述基礎支撐層之上;
16、中間支撐層,形成于所述基礎介質隔離層之上;
17、所述器件層形成于所述中間支撐層之上;
18、所述屏蔽單元貫穿所述器件介質隔離層和所述基礎介質隔離層,與所述第二導電支撐層、所述屏蔽互連區域、所述中間支撐層和所述基礎支撐層連接,形成固定電位結構;
19、其中,所述基礎介質隔離層的材質為絕緣材質,所述中間支撐層的材質為導電材質。
20、進一步的,還包括:
21、介質絕緣層,形成于所述第二導電支撐層之上;
22、所述介質絕緣層形成有固定電位電極,所述固定電位電極與所述第二導電支撐層連接,用于為所述固定電位結構提供固定電位。
23、進一步的,還包括:
24、互連單元,所述互連單元貫穿所述器件介質隔離層,所述互連單元的材質為導電材質;
25、所述介質絕緣層還形成有導電接觸結構,所述互連單元將所述mems器件區域與所述導電接觸結構連接。
26、根據本發明的第二個方面,提供了一種用于mems器件的屏蔽結構的制備方法,包括步驟:
27、s1、制備mems器件晶圓:
28、形成器件支撐層;
29、在所述器件支撐層之上形成器件介質隔離層;
30、在所述器件介質隔離層之上形成器件層,所述器件層包括mems器件區域和屏蔽互連區域;
31、在所述器件層的屏蔽互連區域形成第一屏蔽單元,所述第一屏蔽單元貫穿所述器件介質隔離層;
32、s2、制備蓋板晶圓:
33、形成基礎支撐層;
34、s3、將所述mems器件晶圓和所述蓋板晶圓鍵合,形成鍵合晶圓,使得所述器件支撐層、所述第一屏蔽單元、所述屏蔽互連區域和所述基礎支撐層連接;
35、s4、將所述器件支撐層進行減薄,形成第二導電支撐層,所述第二導電支撐層、所述第一屏蔽單元、所述屏蔽互連區域和所述基礎支撐層形成固定電位結構;
36、其中,所述基礎支撐層、器件支撐層、器件層和第一屏蔽單元的材質為導電材質;所述器件介質隔離層的材質為絕緣材質,所述固定電位結構包圍所述mems器件區域,所述固定電位結構與所述mems器件區域通過絕緣結構電絕緣。
37、進一步的,所述步驟s2還包括:
38、在所述基礎支撐層之上形成基礎介質隔離層;
39、在所述基礎介質隔離層之上形成中間支撐層,所述基礎支撐層與所述中間支撐層之間絕緣;
40、所述步驟s3中,將所述mems器件晶圓和所述蓋板晶圓鍵合,形成鍵合晶圓,使得所述器件支撐層、所述第一屏蔽單元、所述屏蔽互連區域和所述中間支撐層連接;
41、所述步驟s4中,所述第二導電支撐層、所述第一屏蔽單元、所述屏蔽互連區域和所述中間支撐層形成固定電位結構;
42、其中,所述基礎介質隔離層的材質為絕緣材質,所述中間支撐層的材質為導電材質。
43、進一步的,所述步驟s2還包括:
44、在所述中間支撐層形成第二屏蔽單元,所述第二屏蔽單元貫穿所述基礎介質隔離層,使得基礎支撐層與所述中間支撐層連接;
45、所述步驟s3中,將所述mems器件晶圓和所述蓋板晶圓鍵合,形成鍵合晶圓,使得所述器件支撐層與所述第一屏蔽單元、所述屏蔽互連區域、所述第二屏蔽單元、所述基礎支撐層、以及所述中間支撐層連接;
46、所述步驟s4中,所述第二導電支撐層、所述第一屏蔽單元、所述屏蔽互連區域、所述第二屏蔽單元、所述基礎支撐層、所述中間支撐層形成固定電位結構;
47、其中,所述第二屏蔽單元的材質為導電材質。
48、進一步的,還包括步驟:
49、s5、在所述第二導電支撐層上形成介質絕緣層,在所述介質絕緣層上形成固定電位電極;
50、其中,所述固定電位電極與所述第二導電支撐層連接,用于為所述固定電位結構提供固定電位。
51、進一步的,所述步驟s1還包括:
52、在所述器件層的mems器件區域形成互連單元,所述互連單元貫穿所述器件介質隔離層;
53、所述步驟s5還包括:在所述介質絕緣層上形成導電接觸結構;
54、其中,所述互連單元將所述mems器件區域與所述導電接觸結構連接。
55、進一步的,所述mems器件區域還包括器件的結構間隙;所述步驟s2還包括:
56、在所述基礎支撐層上形成導氣槽結構,所述導氣槽結構在所述鍵合晶圓中與所述結構間隙連通;
57、在步驟s4之后還包括步驟s4a:
58、在所述鍵合晶圓的所述第二導電支撐層上形成第三屏蔽單元,在形成所述第三屏蔽單元的過程中對所述結構間隙內的氣氛、氣壓和真空度進行調節,并使得所述第三屏蔽單元填充所述導氣槽結構。
59、進一步的,所述mems器件區域還包括器件的結構間隙;所述步驟s2還包括:
60、在所述中間支撐層上形成導氣槽結構,所述導氣槽結構在所述鍵合晶圓中與所述結構間隙連通;
61、在步驟s4之后還包括步驟s4b:
62、在所述鍵合晶圓的所述第二導電支撐層上形成第三屏蔽單元,在形成所述第三屏蔽單元的過程中對所述結構間隙內的氣氛、氣壓和真空度進行調節,并使得所述第三屏蔽單元填充所述導氣槽結構。
63、根據本發明的第三個方面,提供了一種用于mems器件的屏蔽結構的制備方法,包括步驟:
64、s1、制備mems器件晶圓:
65、形成器件支撐層;
66、在所述器件支撐層之上形成器件介質隔離層;
67、在所述器件介質隔離層之上形成器件層,所述器件層包括mems器件區域和屏蔽互連區域;
68、s2、制備蓋板晶圓:
69、形成基礎支撐層;
70、s3、將所述mems器件晶圓和所述蓋板晶圓鍵合,形成鍵合晶圓;
71、s4、將所述器件支撐層進行減薄,形成第二導電支撐層;
72、s5、在所述鍵合晶圓的所述第二導電支撐層上形成第三屏蔽單元,所述第三屏蔽單元貫穿所述器件介質隔離層;所述第二導電支撐層與所述第三屏蔽單元、所述屏蔽互連區域以及所述基礎支撐層連接,形成固定電位結構;
73、其中,所述基礎支撐層、器件支撐層、器件層和第三屏蔽單元的材質為導電材質;所述器件介質隔離層的材質為絕緣材質;所述固定電位結構包圍所述mems器件區域,所述固定電位結構與所述mems器件區域通過絕緣結構電絕緣。
74、進一步的,所述步驟s2還包括:
75、在所述基礎支撐層之上形成基礎介質隔離層;
76、在所述基礎介質隔離層之上形成中間支撐層,所述基礎支撐層與所述中間支撐層之間絕緣;
77、所述鍵合晶圓的所述屏蔽互連區域與所述中間支撐層連接,
78、其中,所述第三屏蔽單元與所述第二導電支撐層、所述中間支撐層和所述屏蔽互連區域連接,形成固定電位結構;
79、其中,所述基礎介質隔離層的材質為絕緣材質,所述中間支撐層的材質為導電材質。
80、進一步的,所述步驟s2還包括,在所述蓋板晶圓的中間支撐層上形成第二屏蔽單元,所述第二屏蔽單元貫穿所述基礎介質隔離層;
81、所述第二屏蔽單元與所述第二導電支撐層、第三屏蔽單元、所述基礎支撐層和所述屏蔽互連區域連接,形成固定電位結構。
82、進一步的,還包括步驟:
83、s6、在所述第二導電支撐層上形成介質絕緣層,在所述介質絕緣層上形成固定電位電極;
84、其中,所述固定電位電極與所述第二導電支撐層連接,用于為所述固定電位結構提供固定電位。
85、進一步的,所述步驟s1還包括:
86、在所述器件層的mems器件區域形成互連單元,所述互連單元貫穿所述器件介質隔離層;
87、所述步驟s6還包括:在所述介質絕緣層上形成導電接觸結構;
88、其中,所述互連單元將所述mems器件區域與所述導電接觸結構連接。
89、進一步的,所述mems器件區域還包括器件的結構間隙;所述步驟s2還包括:
90、在所述基礎支撐層上形成導氣槽結構,所述導氣槽結構在所述鍵合晶圓中與所述結構間隙連通;
91、所述步驟s5還包括:
92、在所述鍵合晶圓的所述第二導電支撐層上形成第三屏蔽單元,在形成所述第三屏蔽單元的過程中對所述結構間隙內的氣氛、氣壓和真空度進行調節,并使得所述第三屏蔽單元填充所述導氣槽結構。
93、進一步的,所述mems器件區域還包括器件的結構間隙;所述步驟s2還包括:
94、在所述中間支撐層上形成導氣槽結構,所述導氣槽結構在所述鍵合晶圓中與所述結構間隙連通;
95、所述步驟s5還包括:
96、在所述鍵合晶圓的所述第二導電支撐層上形成第三屏蔽單元,在形成所述第三屏蔽單元的過程中對所述結構間隙內的氣氛、氣壓和真空度進行調節,并使得所述第三屏蔽單元填充所述導氣槽結構。
97、綜上所述,本發明實施例提供了一種用于mems器件的屏蔽結構及其制備方法,該屏蔽結構包括:第一導電支撐層;器件層,形成于所述第一導電支撐層之上,所述器件層包括mems器件區域和屏蔽互連區域;器件介質隔離層,形成于所述器件層之上;第二導電支撐層,形成于所述器件介質隔離層之上;屏蔽單元,所述屏蔽單元貫穿所述器件介質隔離層,與所述第一導電支撐層、所述第二導電支撐層和所述屏蔽互連區域連接,形成固定電位結構。本發明實施例提供的技術方案,通過屏蔽單元將mems器件周圍的蓋板晶圓和支撐襯底的浮空電位進行釋放或者鎖定;同時,也可以設置與凹腔結構連通的導氣槽結構,在后續制作屏蔽單元時,可以調整容納mems器件的結構間隙的真空度,在實現mems器件的電磁屏蔽的同時又可以提供穩定的工作氣氛環境。
