本技術涉及熒光陶瓷存放，具體為一種熒光陶瓷加工用存儲裝置。

背景技術：

1、熒光陶瓷是一種基于先進透明陶瓷的新型熒光轉換材料，通過陶瓷材料配方和晶體結構設計,使其具備色溫可調、抗熱沖擊、發光穩定、發光效率高及壽命長等優勢，在生產時經過熒光粉材料混合、壓膜成型、燒結成錠、打磨、切片和尺寸定制切割等操作，切片后的圓形熒光陶瓷片需要存儲起來，當存在用戶定制時再進行切割。

2、由于熒光陶瓷片具有一定的脆性，存儲時需要使其受到保護的作用，設置的保護結構容易導致需要取用時不方便拿出陶瓷片的問題，但當存放結構提供方便取出作用時，則可能會存在保護效果差的問題。因此，我們提出一種熒光陶瓷加工用存儲裝置。

技術實現思路

1、本實用新型的目的在于提供一種熒光陶瓷加工用存儲裝置，通過在轉桿側邊底部的限位板配合而鎖定側板和支塊，而熒光陶瓷片則伸入至偏心塊的卡槽中，使熒光陶瓷片受到較好保護存儲作用，再次轉動轉桿而將偏心塊和限位板轉至上方，可以快速解除鎖緊及保護結構，方便抽出支塊并拿取熒光陶瓷片，解決了背景技術中所提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種熒光陶瓷加工用存儲裝置，包括存儲箱和支塊，所述支塊插入至存儲箱的內部，支塊的側邊固定有側板，側板封堵于存儲箱側表面開設的側口中；所述存儲箱的內部上方橫向可轉動安裝有轉桿，轉桿遠離側板的一端貫穿至存儲箱外部，且位于存儲箱外部的轉桿末端固定有轉塊，轉桿的外圈下方設置有偏心塊，偏心塊的表面均勻的開設有多個卡槽，支塊的表面均勻的開設有與卡槽對齊的弧形支槽，靠近側板一端的轉塊下方垂直固定有限位板，限位板下方的側板內側表面橫向固定有限位塊，限位板伸入至限位塊表面開設的限位槽中。

3、通過采用上述技術方案，使圓形的熒光陶瓷片支撐在支塊的弧形支槽中，然后推至存儲箱的內部并使側板封堵側口，轉動轉桿帶動偏心塊和限位板轉動至下方，限位板伸入至限位槽中鎖定限位塊及側板和支塊，并同時使熒光陶瓷片上方伸入至卡槽中被保護鎖定，實現對熒光陶瓷片的保護存儲目的，再次轉動轉桿帶動偏心塊和限位板轉動至上方，可快速解除對熒光陶瓷片的保護及側板的鎖定作用，方便將支塊抽出拿取熒光陶瓷片。

4、可選的，所述卡槽的內側表面和限位槽的內側表面均固定有橡膠凸塊，橡膠凸塊通過貼合的方式固定。

5、通過采用上述技術方案，橡膠凸塊抵觸在熒光陶瓷片和限位板表面時，具有防護及防晃動的作用。

6、可選的，所述側板的表面固定有把手，把手位于側板表面的中間位置。

7、通過采用上述技術方案，在解除對側板及支塊的鎖定后，可以通過把手拉動側板及支塊。

8、可選的，所述轉桿通過阻尼軸承橫向可轉動的安裝在存儲箱的內部，阻尼軸承連接在轉桿的兩端。

9、通過采用上述技術方案，轉桿帶動偏心塊、限位板轉動至上方或者下方時，可以被阻尼軸承鎖定其位置。

10、可選的，所述卡槽的前端與后端和偏心塊的前后端貫通，限位槽的前端與后端與限位塊的前后端貫通。

11、通過采用上述技術方案，方便轉動時熒光陶瓷片從側邊伸入至卡槽中，或者限位板從側邊伸入至限位槽中。

12、與現有技術相比，本申請技術方案的有益效果如下：

13、1.本申請技術方案通過在存儲箱的內部上方設置帶有偏心塊的轉桿，并使側板內表面上方設置帶有限位槽的限位塊，可以與轉桿側邊底部的限位板配合而鎖定側板和支塊，而熒光陶瓷片則伸入至偏心塊的卡槽中，使熒光陶瓷片受到較好保護存儲作用，再次轉動轉桿而將偏心塊和限位板轉至上方，可以快速解除鎖緊及保護結構，方便抽出支塊并拿取熒光陶瓷片。

14、2.本申請技術方案通過在卡槽的內表面及限位槽的內表面均固定有橡膠凸塊，橡膠凸塊抵觸在熒光陶瓷片表面時對其起到防晃和保護作用，抵觸在限位板表面時，可以減少限位板與限位槽之間的晃動。

技術特征：

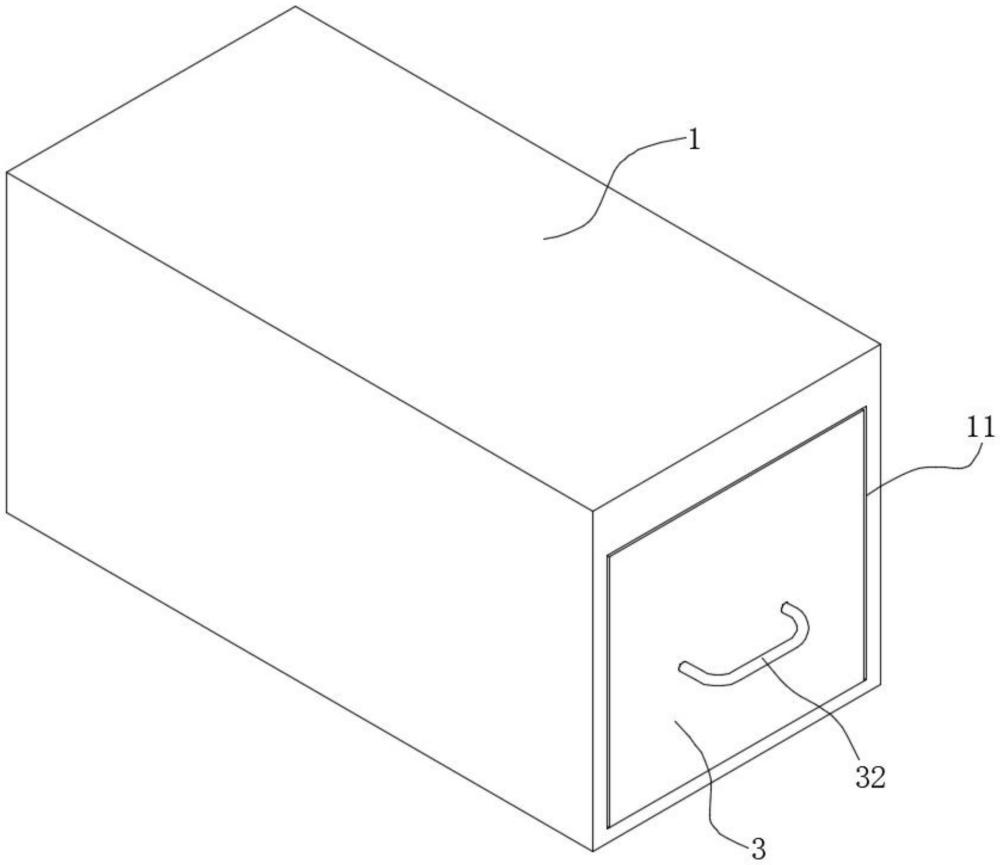

1.一種熒光陶瓷加工用存儲裝置，包括存儲箱(1)和支塊(2)，其特征在于：所述支塊(2)插入至存儲箱(1)的內部，支塊(2)的側邊固定有側板(3)，側板(3)封堵于存儲箱(1)側表面開設的側口(11)中；

2.根據權利要求1所述的一種熒光陶瓷加工用存儲裝置，其特征在于：所述卡槽(411)的內側表面和限位槽(311)的內側表面均固定有橡膠凸塊(412)，橡膠凸塊(412)通過貼合的方式固定。

3.根據權利要求1所述的一種熒光陶瓷加工用存儲裝置，其特征在于：所述側板(3)的表面固定有把手(32)，把手(32)位于側板(3)表面的中間位置。

4.根據權利要求1所述的一種熒光陶瓷加工用存儲裝置，其特征在于：所述轉桿(4)通過阻尼軸承橫向可轉動的安裝在存儲箱(1)的內部，阻尼軸承連接在轉桿(4)的兩端。

5.根據權利要求1所述的一種熒光陶瓷加工用存儲裝置，其特征在于：所述卡槽(411)的前后端和偏心塊(41)的前后端貫通，限位槽(311)的前后端與限位塊(31)的前后端貫通。

技術總結
本技術涉及熒光陶瓷存放技術領域，公開了一種熒光陶瓷加工用存儲裝置，包括存儲箱和支塊，支塊插入至存儲箱的內部，支塊的側邊固定有側板，側板封堵于存儲箱側表面開設的側口中，存儲箱的內部上方橫向可轉動安裝有轉桿，轉桿遠離側板的一端貫穿至存儲箱外部，且位于存儲箱外部的轉桿末端固定有轉塊，轉桿的外圈下方設置有偏心塊，偏心塊的表面均勻的開設有多個卡槽。本技術技術方案通過在轉桿側邊底部的限位板配合而鎖定側板和支塊，而熒光陶瓷片則伸入至偏心塊的卡槽中，使熒光陶瓷片受到較好保護存儲作用，再次轉動轉桿而將偏心塊和限位板轉至上方，可以快速解除鎖緊及保護結構，方便抽出支塊并拿取熒光陶瓷片。

技術研發人員：趙利,趙伊卓,王丹丹,秦勇,任喆
受保護的技術使用者：海南釔坤智能科技有限公司
技術研發日：20240528
技術公布日：2025/4/28
