本技術涉及啟閉機油缸檢修，尤其涉及一種啟閉機油缸姿態調整裝置。

背景技術：

1、流域電站非垂直狀態的啟閉機油缸在進行檢修時，需要對啟閉機油缸進行扶正，以便于檢測，現有的是使用手拉葫蘆作為調整工具，用多個手拉葫蘆拉動捆住啟閉機油缸上的鐵鏈來將傾斜的啟閉機拉到豎直狀態，多個手拉葫蘆均需要用力，以不斷調整啟閉機油缸的位置，這個調整過程操作比較復雜，啟閉機油缸調整的穩定性較差，存在一定的安全隱患，延長檢修了的時間，檢修效率較低。

技術實現思路

1、針對現有技術中所存在的不足，本實用新型提供了一種啟閉機油缸姿態調整裝置，為了實現上述目的，本實用新型采用了如下技術方案：

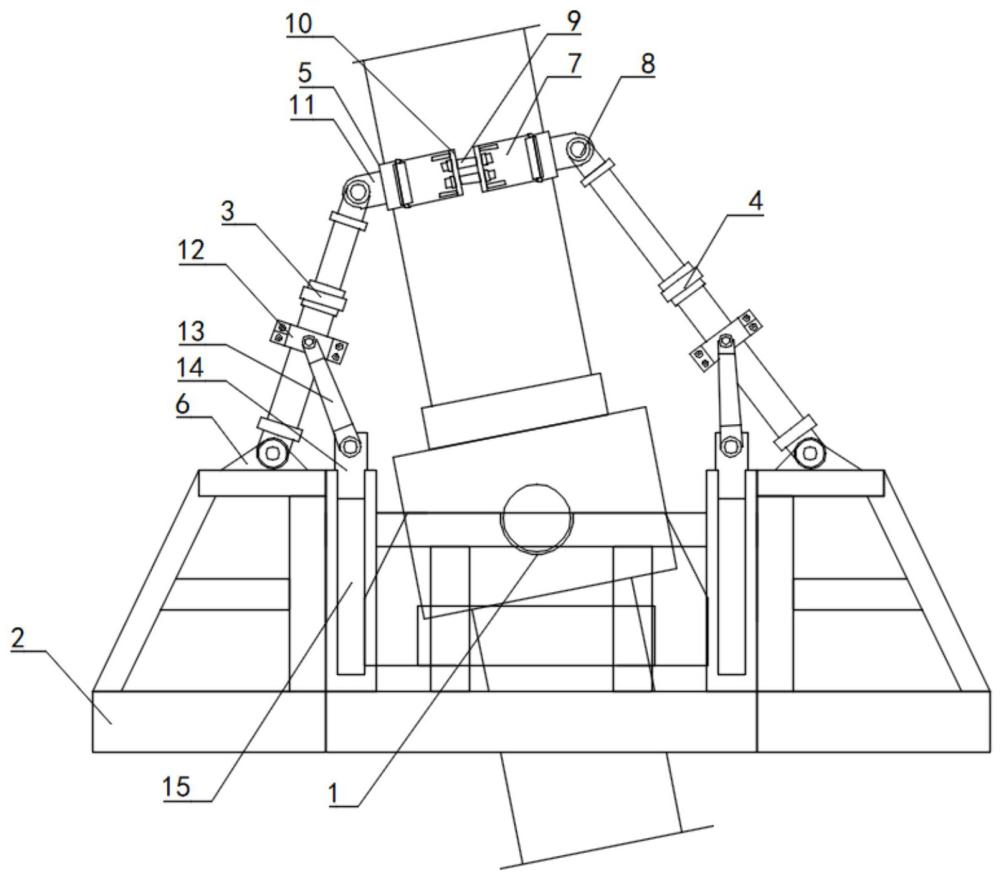

2、一種啟閉機油缸姿態調整裝置，用于調整啟閉機油缸在豎直方向上的角度，所述啟閉機油缸鉸接在油缸底座上，包括支架、短軸液壓缸、長軸液壓缸、夾具，所述支架上設置有兩個鉸接座，所述鉸接座分別位于啟閉機油缸的兩側，所述短軸液壓缸和長軸液壓缸分別鉸接在所述鉸接座上，所述夾具包括兩塊弧形板及若干螺栓，兩塊所述弧形板的兩端均固定連接有固定板，所述固定板上開設有若干連接孔，所述螺栓設置在連接孔內，用于將兩塊弧形板圍合在啟閉機油缸上，所述短軸液壓缸和長軸液壓缸分別鉸接在兩個弧形板的外壁上。

3、更進一步的，兩塊所述弧形板的中部均固定連接有平行設置的耳板，所述耳板設置在弧形板的拱起方向外側，兩塊所述耳板之間固定設置有鉸接軸，所述短軸液壓缸和長軸液壓缸的末端分別鉸接在兩塊弧形板的鉸接軸上。

4、更進一步的，所述短軸液壓缸和長軸液壓缸上分別固定安裝有抱箍，所述抱箍的兩側對稱鉸接有支撐板，所述支撐板的轉動方向與短軸液壓缸、長軸液壓缸的轉動方向一致，支撐板采用折桿形狀，支撐板的另一端鉸接有滑動座，所述支架上固定連接有滑槽，所述滑動座與滑槽滑動連接，滑槽使滑動座在豎直方向上滑動。

5、更進一步的，所述固定板與弧形板之間、耳與弧形板之間固定連接有與弧形板軸線方向垂直的加強板。

6、更進一步的，所述弧形板與固定板采用鋼板一體構成。

7、更進一步的，所述支架上固定連接有呈三角形形狀的拉桿，所述拉桿上螺紋連接有螺釘，所述拉桿用于與油缸底座固定連接。

8、相比于現有技術，本實用新型具有如下有益效果：

9、通過將短軸液壓缸、長軸液壓缸分別與相對應的弧形板鉸接，同時使短軸液壓缸伸長，長軸液壓缸縮短，在兩個方向上同時給啟閉機油缸作用力，推動啟閉機油缸從傾斜狀態轉動到豎直狀態，再對啟閉機油缸進行檢修操作，用液壓缸穩定推動的方式替代手拉葫蘆對啟閉機油缸進行扶正，啟閉機油缸的扶正操作過程更加穩定和安全，夾具的安裝和拆卸更加方便，提高了檢修的效率。

技術特征：

1.一種啟閉機油缸姿態調整裝置，用于調整啟閉機油缸在豎直方向上的角度，所述啟閉機油缸鉸接在油缸底座上，其特征在于，包括支架、短軸液壓缸、長軸液壓缸、夾具，所述支架上設置有兩個鉸接座，所述鉸接座分別位于啟閉機油缸的兩側，所述短軸液壓缸和長軸液壓缸分別鉸接在所述鉸接座上，所述夾具包括兩塊弧形板及若干螺栓，兩塊所述弧形板的兩端均固定連接有固定板，所述固定板上開設有若干連接孔，所述螺栓設置在連接孔內，用于將兩塊弧形板圍合在啟閉機油缸上，所述短軸液壓缸和長軸液壓缸分別鉸接在兩個弧形板的外壁上。

2.如權利要求1所述的一種啟閉機油缸姿態調整裝置，其特征在于：兩塊所述弧形板的中部均固定連接有平行設置的耳板，所述耳板設置在弧形板的拱起方向外側，兩塊所述耳板之間固定設置有鉸接軸，所述短軸液壓缸和長軸液壓缸的末端分別鉸接在兩塊弧形板的鉸接軸上。

3.如權利要求2所述的一種啟閉機油缸姿態調整裝置，其特征在于：所述固定板與弧形板之間、耳板與弧形板之間固定連接有與啟閉機油缸軸線方向垂直的加強板。

4.如權利要求1所述的一種啟閉機油缸姿態調整裝置，其特征在于：所述短軸液壓缸和長軸液壓缸上分別固定安裝有抱箍，所述抱箍的兩側對稱鉸接有支撐板，所述支撐板的轉動方向與短軸液壓缸、長軸液壓缸的轉動方向一致，支撐板采用折桿形狀，支撐板的另一端鉸接有滑動座，所述支架上固定連接有滑槽，所述滑動座與滑槽滑動連接，滑槽使滑動座在豎直方向上滑動。

5.如權利要求1所述的一種啟閉機油缸姿態調整裝置，其特征在于：所述弧形板與固定板采用鋼板一體構成。

6.如權利要求1所述的一種啟閉機油缸姿態調整裝置，其特征在于：所述支架上固定連接有呈三角形形狀的拉桿，所述拉桿上螺紋連接有螺釘，所述拉桿用于與油缸底座固定連接。

技術總結
本技術提供了一種啟閉機油缸姿態調整裝置，包括支架、短軸液壓缸、長軸液壓缸、夾具，支架上設置有兩個鉸接座，鉸接座分別位于啟閉機油缸的兩側，短軸液壓缸和長軸液壓缸分別鉸接在鉸接座上，夾具包括兩塊弧形板及若干螺栓，兩塊弧形板的兩端均固定連接有固定板，固定板上開設有若干連接孔，螺栓設置在連接孔內，短軸液壓缸和長軸液壓缸分別鉸接在兩個弧形板的外壁上。同時使短軸液壓缸伸長，長軸液壓缸縮短，在兩個方向上同時給啟閉機油缸作用力，推動啟閉機油缸從傾斜狀態轉動到豎直狀態，用液壓缸替代手拉葫蘆對啟閉機油缸進行扶正，啟閉機油缸的扶正操作過程更加穩定和安全，夾具的安裝和拆卸更加方便，提高了檢修的效率。

技術研發人員：鄒開放,劉輝,龔興勇,王隨玲,吳福林,杜左雄
受保護的技術使用者：中國長江電力股份有限公司
技術研發日：20240430
技術公布日：2025/4/28
