本技術屬于桶裝物料搬運，具體涉及一種正方式四桶夾。

背景技術：

1、桶夾是一種搬運圓桶，如油桶等的物流搬運設備。

2、目前，桶夾夾頭需要人工操作，包括開夾和關夾，操作不便、費時費力，尤其當需要進行堆碼或者高處取樣時，會增加操作的危險性，桶夾的關鍵結構在于夾頭的設計，桶夾夾頭安裝至桶夾頂部，通過叉車插入桶夾的貨叉套內，夾頭夾住圓桶頂部邊緣，通過叉車完成對桶夾的驅動操作，鑒于上述問題，本實用新型的目的在于提供一種正方式四桶夾，旨在解決現有桶夾操作不便、存在安全隱患的技術問題。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種正方式四桶夾，以解決上述背景技術中提出的現有桶夾操作不便、存在安全隱患的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種正方式四桶夾，包括叉架，所述叉架外部的一側固定連接有安全鏈，所述叉架頂部固定連接有圓蓋板，所述叉架底部固定連接有大拉簧，所述大拉簧的一端固定連接有芯架，所述芯架底部對稱固定連接有夾頭組合，所述芯架的內部轉動連接有大銷軸，所述芯架外部的一側固定連接有井架組合，所述井架組合底部固定連接有芯板組合，所述芯板組合的一側固定連接有第一壓簧。

3、優選的，所述圓蓋板的內部對稱轉動連接有大螺栓，所述大螺栓設置有若干個。

4、優選的，所述夾頭組合的內部轉動連接有帽銷，所述帽銷的一側固定連接有導向板，所述導向板的一側固定連接有上定位器，所述導向板靠近上定位器的一端轉動連接有螺栓及螺母，所述導向板靠近螺栓及螺母的一端固定連接有下定位器。

5、優選的，所述夾頭組合的內部固定連接有懸臂，所述懸臂的內部分別轉動連接有第一銷軸和第二銷軸，所述第一銷軸和第二銷軸均設置有若干個，所述第二銷軸的外側轉動連接有凸輪，所述凸輪的一側設置有中拉簧，所述凸輪靠近中拉簧的一側轉動連接有拔叉，下端所述第二銷軸的外側轉動連接有上鷹嘴，所述凸輪下端的一側設置有小拉簧。

6、優選的，所述凸輪底部固定連接有爪殼，所述爪殼的內部固定連接有下鷹嘴，所述下鷹嘴的轉動連接有連桿。

7、優選的，所述芯板組合的內部固定連接有芯板，所述芯板的內部對稱轉動連接有內六角螺栓，所述芯板的內部對稱設置有第二壓簧。

8、優選的，所述芯板底部分別對稱固定連接有棘輪板和齒輪板。

9、優選的，所述井架組合的內部固定連接有井架，所述井架的一側固定連接有棘爪，所述棘爪的轉動連接有輪軸。

10、與現有技術相比，本實用新型提供了一種正方式四桶夾，具備以下有益效果：

11、1、本實用新型通過設置夾頭組合，夾頭組合的內部設置有上鷹嘴和下鷹嘴，可以通過上鷹嘴和下鷹嘴對待夾持桶體起到固定作用，夾具體總成可分為夾頭組合、井架組合和芯板組合等部件組成，通過井架的井架板與桶接觸來觸發棘輪機構，從而可以控制夾頭組合中上鷹嘴和下鷹嘴的伸出和收回，上鷹嘴和下鷹嘴伸出時，控制夾具體上升，下鷹嘴先與桶邊接觸，就可以通過連桿機構使上鷹嘴和下鷹嘴進行咬合，夾住桶邊，上鷹嘴和下鷹嘴收回時，上鷹嘴和下鷹嘴不與桶邊接觸，就可將夾具體總成從四個桶中間抽出來了，提高了工作效率，也保證了操作人員的安全。

12、2、本實用新型通過設置安全鏈，安全鏈可以對整體結構起到安全防護的作用。

13、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型結構科學合理，使用安全方便，為人們提供了很大的幫助。

技術特征：

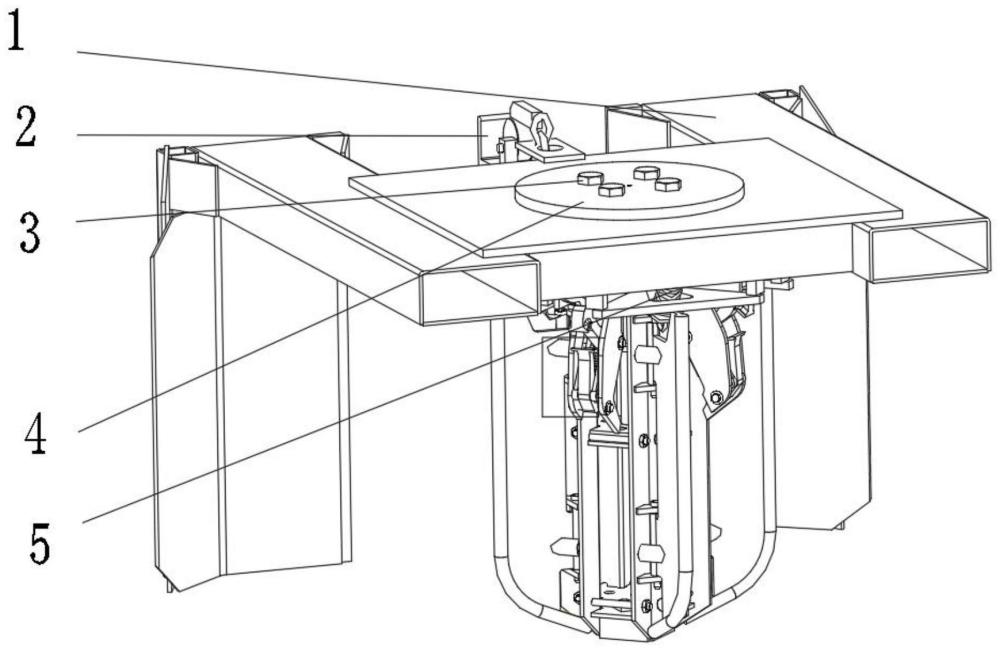

1.一種正方式四桶夾，包括叉架(1)，其特征在于：所述叉架(1)外部的一側固定連接有安全鏈(2)，所述叉架(1)頂部固定連接有圓蓋板(4)，所述叉架(1)底部固定連接有大拉簧(5)，所述大拉簧(5)的一端固定連接有芯架(6)，所述芯架(6)底部對稱固定連接有夾頭組合(7)，所述芯架(6)的內部轉動連接有大銷軸(11)，所述芯架(6)外部的一側固定連接有井架組合(13)，所述井架組合(13)底部固定連接有芯板組合(14)，所述芯板組合(14)的一側固定連接有第一壓簧(15)。

2.根據權利要求1所述的一種正方式四桶夾，其特征在于：所述圓蓋板(4)的內部對稱轉動連接有大螺栓(3)，所述大螺栓(3)設置有若干個。

3.根據權利要求1所述的一種正方式四桶夾，其特征在于：所述夾頭組合(7)的內部轉動連接有帽銷(8)，所述帽銷(8)的一側固定連接有導向板(16)，所述導向板(16)的一側固定連接有上定位器(9)，所述導向板(16)靠近上定位器(9)的一端轉動連接有螺栓及螺母(10)，所述導向板(16)靠近螺栓及螺母(10)的一端固定連接有下定位器(17)。

4.根據權利要求1所述的一種正方式四桶夾，其特征在于：所述夾頭組合(7)的內部固定連接有懸臂(18)，所述懸臂(18)的內部分別轉動連接有第一銷軸(20)和第二銷軸(21)，所述第一銷軸(20)和第二銷軸(21)均設置有若干個，所述第二銷軸(21)的外側轉動連接有凸輪(19)，所述凸輪(19)的一側設置有中拉簧(24)，所述凸輪(19)靠近中拉簧(24)的一側轉動連接有拔叉(25)，下端所述第二銷軸(21)的外側轉動連接有上鷹嘴(26)，所述凸輪(19)下端的一側設置有小拉簧(22)。

5.根據權利要求4所述的一種正方式四桶夾，其特征在于：所述凸輪(19)底部固定連接有爪殼(23)，所述爪殼(23)的內部固定連接有下鷹嘴(27)，所述下鷹嘴(27)的轉動連接有連桿(28)。

6.根據權利要求1所述的一種正方式四桶夾，其特征在于：所述芯板組合(14)的內部固定連接有芯板(30)，所述芯板(30)的內部對稱轉動連接有內六角螺栓(29)，所述芯板(30)的內部對稱設置有第二壓簧(31)。

7.根據權利要求6所述的一種正方式四桶夾，其特征在于：所述芯板(30)底部分別對稱固定連接有棘輪板(32)和齒輪板(33)。

8.根據權利要求1所述的一種正方式四桶夾，其特征在于：所述井架組合(13)的內部固定連接有井架(12)，所述井架(12)的一側固定連接有棘爪(34)，所述棘爪(34)的轉動連接有輪軸(35)。

技術總結
本技術公開了一種正方式四桶夾，包括叉架，所述叉架外部的一側固定連接有安全鏈，所述叉架頂部固定連接有圓蓋板，所述叉架底部固定連接有大拉簧，所述大拉簧的一端固定連接有芯架，所述芯架底部對稱固定連接有夾頭組合，所述芯架的內部轉動連接有大銷軸，使用時，使叉車門架直立，將貨叉插入貨叉套，然后使桶夾的頂部與地面平行，這種水平狀態能夠使芯板組合和上鷹嘴、下鷹嘴處機構垂直起落，更容易工作，不會損壞桶，要抓取油桶，叉車司機應該將貨叉和桶夾提升到桶的上方，并將桶夾芯架對準四個桶的中心，慢慢落下貨叉，使桶夾完全鉤掛在桶的頂部，然后再提升貨叉，上鷹嘴和下鷹嘴就會自動抓住四個桶。
