本技術涉及電路板加工，具體為一種電路板曝光機的上料結構。

背景技術：

1、曝光機是集電子光學、電氣、機械、真空、計算機技術等于一體的復雜的半導體加工設備，在進行電路板加工時通常都會用到曝光機進行處理，為了提高曝光機的工作效率大多都會利用上料結構對基板進行夾取上料，進而以此來替代人工上料。

2、如公開號為cn217577320u的種電路板曝光機輔助上料裝置，涉及電路板制造領域，包括機架、固定于機架的儲板臺，所述機架設置有安裝臺，所述安裝臺的下端設置有用于吸附電路板的吸附件，所述安裝臺的上端設置有使安裝臺沿豎直方向移動的第一驅動件，所述機架位于安裝臺的上端設置有滑移臺，所述第一驅動件與滑移臺固定連接，所述機架設置有用于使滑移臺滑移的滑移組件，所述滑移臺沿水平方向進行滑移，所述機架設置有驅動滑移臺滑移的驅動組件。

3、其中上述現有技術中存在以下技術問題：現有的上料裝置在進行上料時，通過安裝臺底部的吸附件對其基板進行吸附，然而吸附件在使用時其自身的位置固定，導致僅僅只能在固定位置進行吸附，當所需吸附的基板尺寸不同后，吸附件并不能進行位置調整，同時在對基板進行吸附上料的過程中，僅能通過單一的吸附方式固定，整體的固定效果較差，當吸附件出現松動漏氣后，容易導致上料的基板出現掉落。

4、所以我們提出了一種電路板曝光機的上料結構，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種電路板曝光機的上料結構，以解決上述背景技術提出的目前市場上現有的上料裝置在進行上料時，通過安裝臺底部的吸附件對其基板進行吸附，然而吸附件在使用時其自身的位置固定，導致僅僅只能在固定位置進行吸附，當所需吸附的基板尺寸不同后，吸附件并不能進行位置調整，同時在對基板進行吸附上料的過程中，僅能通過單一的吸附方式固定，整體的固定效果較差，當吸附件出現松動漏氣后，容易導致上料的基板出現掉落的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電路板曝光機的上料結構，包括底板，所述底板的上端中部固定連接有支撐柱，且支撐柱的邊側安裝有氣泵，所述氣泵通過第一連通氣管和吸盤相互連接；

3、還包括：

4、所述吸盤位于導向槽的內部，且導向槽開設在底板上，位于支撐柱一側的兩個吸盤之間通過銜接架相互連接，所述銜接架上貫穿安裝有傳動絲桿，且傳動絲桿固定安裝在雙軸電機的輸出端上，雙軸電機左右兩側傳動絲桿上的螺紋走向相反；

5、所述底板上開設有容置槽，且容置槽的內部安裝有對夾定位機構，所述對夾定位機構通過第二連通氣管和第一連通氣管相互連接。

6、優選的，所述吸盤在底板上均勻分布有多個，且吸盤關于底板的縱向中軸線對稱設置。

7、通過采用上述技術方案，通過底板上的多個吸盤，從而能夠方便對基板的四角進行吸附定位。

8、優選的，所述吸盤的外壁和導向槽的內壁相互貼合，且吸盤和導向槽為滑動連接，并且導向槽的橫截面設置為矩形結構。

9、通過采用上述技術方案，通過吸盤在導向槽內部的移動，從而能夠方便對吸盤的初始位置進行調節，同時吸盤在導向槽內部的移動，能夠避免吸盤跟隨傳動絲桿進行同步旋轉。

10、優選的，所述第一連通氣管和第二連通氣管均設置為橡膠軟管材質，且第一連通氣管和第二連通氣管內部相互連通，并且第一連通氣管和吸盤的內部連通。

11、通過采用上述技術方案，當氣泵通過第一連通氣管吸氣時，從而能夠使其吸盤的內部產生負壓，進而使其吸盤的底部吸附在基板上。

12、優選的，所述對夾定位機構包括引導柱，且引導柱固定安裝在容置槽的內部，并且引導柱的內部和第二連通氣管相互連通，所述引導柱上安裝有移動板，且移動板插入至引導柱內部的桿體通過復位彈簧和引導柱的內部相互連接，所述移動板上貫穿安裝有限位板，且限位板通過輔助彈簧和移動板相互連接。

13、通過采用上述技術方案，當限位板受力后能夠使其在移動板上進行移動。

14、優選的，所述移動板插入至引導柱內部的桿體端部通過周向粘接的密封圈與引導柱的內部構成無縫滑動連接結構，且移動板的縱截面設置為“l”形結構。

15、通過采用上述技術方案，通過移動板上桿體周向粘接固定的密封圈從而能夠保證與引導柱內部的密封性。

16、優選的，所述限位板和移動板為垂直分布，且限位板通過輔助彈簧和移動板構成彈性伸縮結構。

17、通過采用上述技術方案，通過輔助彈簧的彈性形變，從而能夠使其在移動板上移動后的限位板復位回彈。

18、與現有技術相比，本實用新型的有益效果是：該電路板曝光機的上料結構，能夠方便不同基板的尺寸大小對吸盤的位置進行調節，使其適應不同大小的基板固定使用，同時能夠通過吸附和對夾的兩種方式對基板進行定位，保證基板在上料時的穩定性；

19、1、設置有吸盤，通過氣泵的啟動能夠通過第一連通氣管在吸盤的內部進行吸氣，由此使其底板上均勻分布的吸盤內部產生負壓，進而利用吸盤對基板進行吸附固定；

20、2、設置有銜接架，通過傳動絲桿的轉動能夠使得左右兩側螺紋連接的銜接架進行相對移動，利用銜接架的相對移動從而能夠使得吸盤在導向槽的內部進行移動，通過吸盤在導向槽內部的移動，進而能夠對吸盤的初始位置進行調節，使其適應不同尺寸大小的基板吸附固定；

21、3、設置有引導柱，當第一連通氣管內部吸氣時，因第二連通氣管和第一連通氣管兩者互通，此時第二連通氣管對引導柱的內部氣流進行吸取，移動板朝向引導柱的內側方向移動，移動板移動后即可對基板的中部進行對夾定位；

22、4、設置有限位板，當移動板移動對基板的中部進行夾緊定位時，移動板上的限位板首先與基板的中部相互接觸，限位板受力后能夠使其在移動板上進行移動，通過限位板在移動板上移動后輔助彈簧的彈性形變，從而能夠起到夾持緩沖作用，避免夾持力度過大對基板造成損壞。

技術特征：

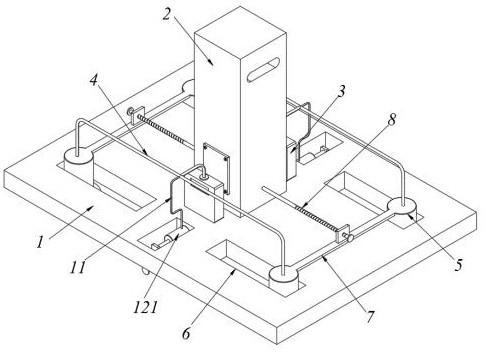

1.一種電路板曝光機的上料結構，包括底板（1），所述底板（1）的上端中部固定連接有支撐柱（2），且支撐柱（2）的邊側安裝有氣泵（3），所述氣泵（3）通過第一連通氣管（4）和吸盤（5）相互連接；

2.根據權利要求1所述的一種電路板曝光機的上料結構，其特征在于：所述吸盤（5）在底板（1）上均勻分布有多個，且吸盤（5）關于底板（1）的縱向中軸線對稱設置。

3.根據權利要求1所述的一種電路板曝光機的上料結構，其特征在于：所述吸盤（5）的外壁和導向槽（6）的內壁相互貼合，且吸盤（5）和導向槽（6）為滑動連接，并且導向槽（6）的橫截面設置為矩形結構。

4.根據權利要求1所述的一種電路板曝光機的上料結構，其特征在于：所述第一連通氣管（4）和第二連通氣管（11）均設置為橡膠軟管材質，且第一連通氣管（4）和第二連通氣管（11）內部相互連通，并且第一連通氣管（4）和吸盤（5）的內部連通。

5.根據權利要求1所述的一種電路板曝光機的上料結構，其特征在于：所述對夾定位機構（12）包括引導柱（121），且引導柱（121）固定安裝在容置槽（10）的內部，并且引導柱（121）的內部和第二連通氣管（11）相互連通，所述引導柱（121）上安裝有移動板（122），且移動板（122）插入至引導柱（121）內部的桿體通過復位彈簧（123）和引導柱（121）的內部相互連接，所述移動板（122）上貫穿安裝有限位板（124），且限位板（124）通過輔助彈簧（125）和移動板（122）相互連接。

6.根據權利要求5所述的一種電路板曝光機的上料結構，其特征在于：所述移動板（122）插入至引導柱（121）內部的桿體端部通過周向粘接的密封圈與引導柱（121）的內部構成無縫滑動連接結構，且移動板（122）的縱截面設置為“l”形結構。

7.根據權利要求5所述的一種電路板曝光機的上料結構，其特征在于：所述限位板（124）和移動板（122）為垂直分布，且限位板（124）通過輔助彈簧（125）和移動板（122）構成彈性伸縮結構。

技術總結
本技術公開了一種電路板曝光機的上料結構，包括底板，所述底板的上端中部固定連接有支撐柱，且支撐柱的邊側安裝有氣泵，所述氣泵通過第一連通氣管和吸盤相互連接；還包括：所述吸盤位于導向槽的內部，且導向槽開設在底板上，位于支撐柱一側的兩個吸盤之間通過銜接架相互連接，所述銜接架上貫穿安裝有傳動絲桿；所述底板上開設有容置槽，且容置槽的內部安裝有對夾定位機構，所述對夾定位機構通過第二連通氣管和第一連通氣管相互連接。該電路板曝光機的上料結構，能夠方便不同基板的尺寸大小對吸盤的位置進行調節，使其適應不同大小的基板固定使用，同時能夠通過吸附和對夾的兩種方式對基板進行定位，保證基板在上料時的穩定性。

技術研發人員：陳偉華
受保護的技術使用者：蘇州迪飛亞電子有限公司
技術研發日：20240412
技術公布日：2025/4/28
