本技術涉及紡織設備配件，具體為一種防破損的膠木滾筒。

背景技術：

1、膠木又稱電木，以木粉為填料的酚醛塑料的俗稱。主要以木粉為填料的酚醛壓塑粉，俗稱膠木粉或電木粉。由膠木粉或電木粉經壓制而成的塑料制品，稱膠木制品或電木制品，膠木滾筒就是膠木材質的滾筒，常用于紡織設備。

2、現有的膠木滾筒在更換時，通常是將膠木滾筒的轉軸從轉動座上拆下或是將膠木滾筒從轉軸上拆下，進行更換，此兩種更換方式均需要拆裝多個螺栓，不僅需要借助輔助工具且費時費力，更換效率不高，對此，我們提出了一種防破損的膠木滾筒來解決上述提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種防破損的膠木滾筒，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種防破損的膠木滾筒，包括：

3、膠木滾筒和兩個轉軸，所述膠木滾筒上設置有兩個門型架，兩個所述門型架上均開設有一對插接槽，兩個所述轉軸上均固定焊接有一對固定座，所述固定座上滑動連接有移動板，一對所述移動板相對的一側壁上均固定焊接有插接塊，所述插接塊與所述插接槽相適配，所述轉軸上滑動套設有移動環，所述移動環上固定焊接有一對對稱設置的固定桿，兩個所述固定桿上均轉動安裝有連接桿，所述連接桿遠離固定桿的一端轉動安裝在對應位置的移動板上，所述移動環上螺紋連接有鎖緊螺栓，所述轉軸上開設有與鎖緊螺栓相適配的螺孔。

4、優選的，所述轉軸靠近膠木滾筒的一端滑動連接有方形插接柱，所述門型架上開設有方形插接孔，所述方形插接孔與所述方形插接柱相適配。

5、優選的，所述膠木滾筒包括加固架和膠木滾筒本體，所述加固架包括橫桿，所述橫桿上固定焊接有多組等距分布的加強桿，多個所述加強桿上固定焊接有支撐筒，所述膠木滾筒本體固定粘接在支撐筒上。

6、優選的，兩個所述門型架分別固定焊接在橫桿的兩端。

7、優選的，所述方形插接柱的底壁上固定焊接有u型連接柱，所述u型連接柱遠離方形插接柱的一端固定焊接在移動環上。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型在更換膠木滾筒時，只需依次旋松兩個鎖緊螺柱，解除對移動環的限位，之后向遠離膠木滾筒的方向滑動移動環，使得移動環通過兩個移動桿帶動兩個連接桿向外翻轉，拉動兩個移動板背向移動，使得兩個插接塊脫離對應的插接槽即可實現膠木滾筒與轉軸的分離，在安裝膠木滾筒時，只需向膠木滾筒方向推動移動環，使兩個插接塊插接至插接槽中，再旋緊鎖緊螺栓即可，實現了膠木滾筒的快速拆裝，省時省力，提高了膠木滾筒的更換工作效率。

技術特征：

1.一種防破損的膠木滾筒，其特征在于，包括：

2.根據權利要求1所述的一種防破損的膠木滾筒，其特征在于：所述轉軸(2)靠近膠木滾筒(1)的一端滑動連接有方形插接柱(12)，所述門型架(3)上開設有方形插接孔(13)，所述方形插接孔(13)與所述方形插接柱(12)相適配。

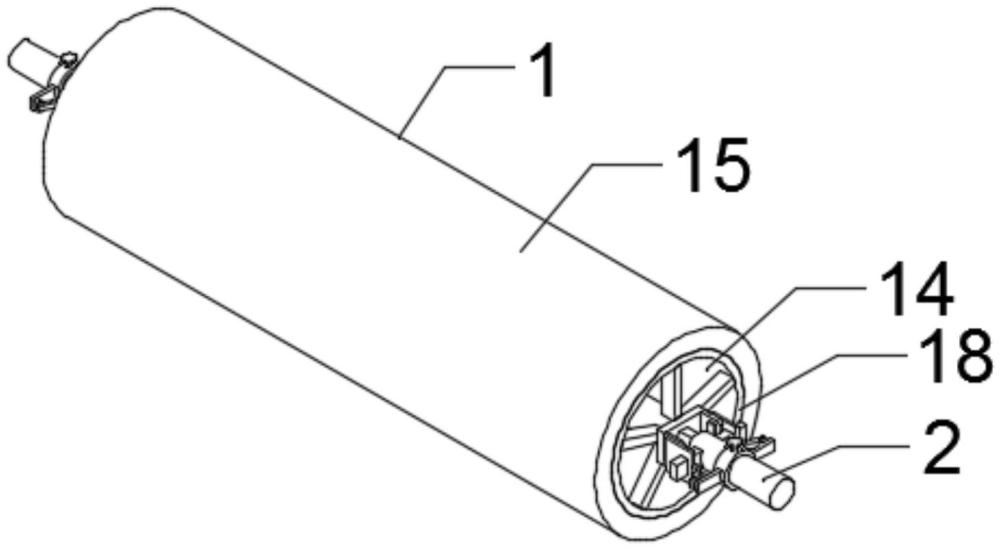

3.根據權利要求1所述的一種防破損的膠木滾筒，其特征在于：所述膠木滾筒(1)包括加固架(14)和膠木滾筒本體(15)，所述加固架(14)包括橫桿(16)，所述橫桿(16)上固定焊接有多組等距分布的加強桿(17)，多個所述加強桿(17)上固定焊接有支撐筒(18)，所述膠木滾筒本體(15)固定粘接在支撐筒(18)上。

4.根據權利要求1所述的一種防破損的膠木滾筒，其特征在于：兩個所述門型架(3)分別固定焊接在橫桿(16)的兩端。

5.根據權利要求2所述的一種防破損的膠木滾筒，其特征在于：所述方形插接柱(12)的底壁上固定焊接有u型連接柱(19)，所述u型連接柱(19)遠離方形插接柱(12)的一端固定焊接在移動環(8)上。

技術總結
本技術公開了一種防破損的膠木滾筒，包括：膠木滾筒和兩個轉軸，所述膠木滾筒上設置有兩個門型架，兩個所述門型架上均開設有一對插接槽，兩個所述轉軸上均固定焊接有一對固定座，所述固定座上滑動連接有移動板，一對所述移動板相對的一側壁上均固定焊接有插接塊，所述插接塊與所述插接槽相適配，所述轉軸上滑動套設有移動環，所述移動環上固定焊接有一對對稱設置的固定桿，兩個所述固定桿上均轉動安裝有連接桿，所述連接桿遠離移動桿的一端轉動安裝在對應位置的移動板上，所述移動環上螺紋連接有鎖緊螺栓，所述轉軸上開設有與鎖緊螺栓相適配的螺孔。本技術實現了膠木滾筒的快速拆裝，省時省力，提高了膠木滾筒的更換工作效率。

技術研發人員：石雷君,呂芳芳
受保護的技術使用者：新昌縣東聲機械有限公司
技術研發日：20240528
技術公布日：2025/4/28
