本技術涉及噸桶防護，特別的涉及一種噸桶金屬框架防護結構。

背景技術：

1、噸桶是現代倉儲、運輸液體產品的必備工具，噸桶由內容器和金屬框架組合而成，內容器采用高分子量高密度聚乙烯吹塑成型，強度高、耐腐蝕、衛生性好，在噸桶的外側設有金屬框架來進行噸桶的防護。

2、經檢索，中國專利“一種具有防護結構的全塑底噸桶”授權公告號“cn?217101419u”通過設置防護機構，實現對噸桶本體的防護，相較于傳統的結構，本裝置通過在防護架外側設置可放卷的防護簾進行防護，通過布簾上多組的氣囊柱設置為噸桶本體受撞擊時提供緩沖，降低受到外界撞擊時沖擊力，避免噸桶本體在受到撞擊時與撞擊源直接接觸，提高了噸桶在受到撞擊時的安全性，同時卷軸對噸桶本體邊側進行遮擋，能夠保持噸桶本體在外界置放時的潔凈性；

3、上述申請雖解決了噸桶受外部撞擊后很容易直接碰撞在桶壁上，避免噸桶外壁發生破壞的情況，但是金屬加固件與內部塑料噸桶之間存在間隙，在裝置受到碰撞時，塑料噸桶在金屬加固件內會產生晃動，影響噸桶的防護效果。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種噸桶金屬框架防護結構，改善了金屬加固件與內部塑料噸桶之間存在間隙，導致防護效果不好的問題。

2、本實用新型通過以下技術方案來實現上述目的，一種噸桶金屬框架防護結構，包括：塑料噸桶、底板及金屬框，所述金屬框安裝于底板的頂端，所述塑料噸桶設于金屬框及底板內；

3、還包括防護機構，所述防護機構包括設置于金屬框外壁的第一防護框，所述第一防護框的頂端固定連接有第二防護框，所述金屬框的表面固定連接有兩個第一儲氣框，所述第一儲氣框內設置有第一活塞板，所述第一活塞板的一端貫穿出第一儲氣框并固定連接有連接板，兩個所述連接板之間設置有連接件，所述第一儲氣框和第二防護框之間設置有三通管，所述第二防護框內嵌入設置有多個第二儲氣框，所述第二儲氣框內設置有第二活塞板，所述第二活塞板的一端貫穿出第二儲氣框并固定連接有抵緊板，能夠利用抵緊板對塑料噸桶的表面進行鎖緊，使得裝置在使用時，塑料噸桶在金屬框內不會移動。

4、優選的，所述第一儲氣框的底端固定連接有調節筒，所述調節筒內設置有移動板，所述移動板的一端固定連接有彈簧，所述彈簧的另一端固定連接有調節板，所述三通管的剩余一端與調節筒的一端相連通，所述調節筒的表面開設有排氣孔，在調節筒的作用下，其內部氣壓能夠根據需求自由調節，實現抵緊板對塑料噸桶抵緊力度的調節。

5、優選的，所述調節筒的另一端轉動連接有螺紋管，所述螺紋管的一端貫穿至調節筒并螺紋連接有絲桿，所述絲桿的另一端和移動板轉動連接。

6、優選的，所述第二儲氣框的開口處固定連接有十字桿，多個所述第二儲氣框均與第二防護框相連通。

7、優選的，所述連接件的形狀為口狀，所述連接件和連接板之間設置有連接栓。

8、優選的，所述底板的頂端設置有放置墊，所述放置墊為橡膠材料構件，橡膠材質的放置墊能夠增加塑料噸桶和底板之間的摩擦力，使得塑料噸桶不易發生晃動。

9、本實用新型的有益效果是：

10、上述防護機構中的第一儲氣框、第一活塞板、第二防護框及第二活塞板相互配合，能夠利用抵緊板對塑料噸桶的表面進行鎖緊，使得裝置在使用時，塑料噸桶在金屬框內不會移動，在裝置受到碰撞時，塑料噸桶不會發生晃動，提高對裝置的防護性能，同時在調節筒的作用下，其內部氣壓能夠根據需求自由調節，實現抵緊板對塑料噸桶抵緊力度的調節。

技術特征：

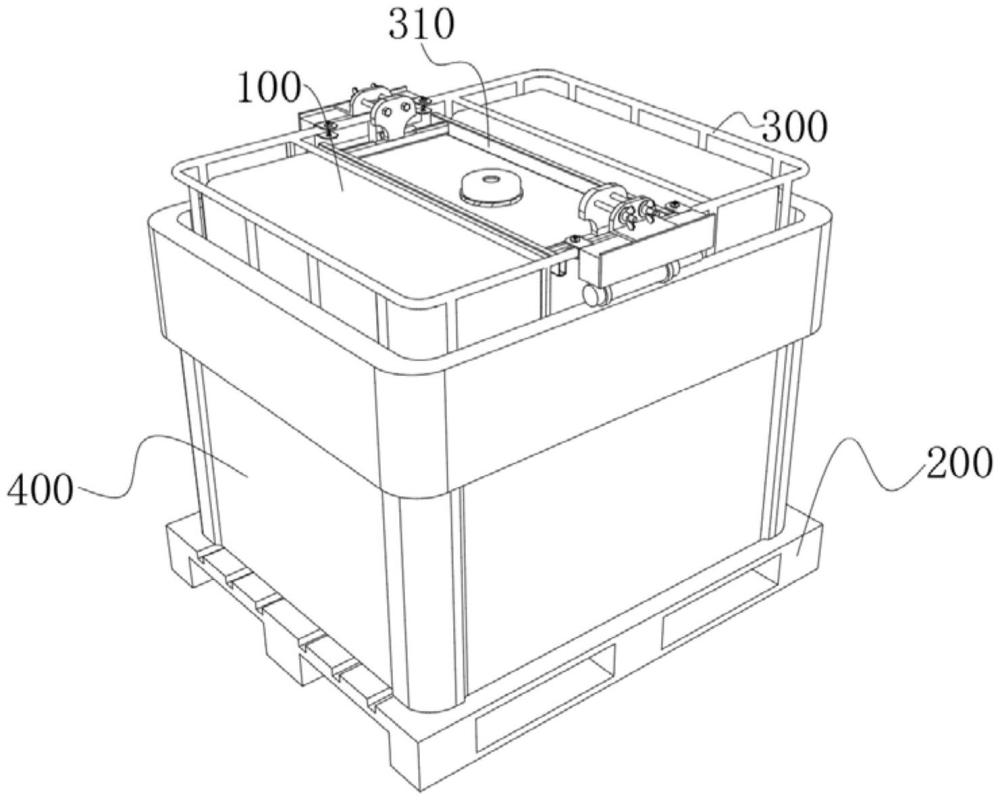

1.一種噸桶金屬框架防護結構，包括：塑料噸桶(100)、底板(200)及金屬框(300)，所述金屬框(300)安裝于底板(200)的頂端，所述塑料噸桶(100)設于金屬框(300)及底板(200)內；

2.根據權利要求1所述的一種噸桶金屬框架防護結構，其特征在于：所述第一儲氣框(420)的底端固定連接有調節筒(470)，所述調節筒(470)內設置有移動板(471)，所述移動板(471)的一端固定連接有彈簧(472)，所述彈簧(472)的另一端固定連接有調節板(473)，所述三通管(450)的剩余一端與調節筒(470)的一端相連通，所述調節筒(470)的表面開設有排氣孔。

3.根據權利要求2所述的一種噸桶金屬框架防護結構，其特征在于：所述調節筒(470)的另一端轉動連接有螺紋管(474)，所述螺紋管(474)的一端貫穿至調節筒(470)并螺紋連接有絲桿(475)，所述絲桿(475)的另一端和移動板(471)轉動連接。

4.根據權利要求1所述的一種噸桶金屬框架防護結構，其特征在于：所述第二儲氣框(461)的開口處固定連接有十字桿(464)，多個所述第二儲氣框(461)均與第二防護框(460)相連通。

5.根據權利要求1所述的一種噸桶金屬框架防護結構，其特征在于：所述連接件(310)的形狀為口狀，所述連接件(310)和連接板(440)之間設置有連接栓(320)。

6.根據權利要求1所述的一種噸桶金屬框架防護結構，其特征在于：所述底板(200)的頂端設置有放置墊(210)，所述放置墊(210)為橡膠材料構件。

技術總結
本技術涉及噸桶防護技術領域，具體的說是一種噸桶金屬框架防護結構，包括：塑料噸桶、底板及金屬框，所述金屬框安裝于底板的頂端，所述塑料噸桶設于金屬框及底板內；還包括防護機構，所述防護機構包括設置于金屬框外壁的第一防護框，所述第一防護框的頂端固定連接有第二防護框；上述防護機構中的第一儲氣框、第一活塞板、第二防護框及第二活塞板相互配合，能夠利用抵緊板對塑料噸桶的表面進行鎖緊，使得裝置在使用時，塑料噸桶在金屬框內不會移動，在裝置受到碰撞時，塑料噸桶不會發生晃動，提高對裝置的防護性能，同時在調節筒的作用下，其內部氣壓能夠根據需求自由調節，實現抵緊板對塑料噸桶抵緊力度的調節。

技術研發人員：陳震
受保護的技術使用者：常熟市福達金屬制件有限公司
技術研發日：20240611
技術公布日：2025/4/28
