本技術涉及物流配送，更具體地，涉及一種物流箱及物流運送組件。

背景技術：

1、隨著時代的發展，人們對健康越來越關注，連鎖藥店的網點數量也越來越多，相較于傳統藥房，受限于面積、成本及市場，連鎖藥店內的藥品存在種類多、數量少的特點，單間藥店無法大批量從藥廠進貨。因此，現如今的藥店配貨模式往往還具備藥品倉儲分派中心，藥品倉儲分派中心用于大批量進貨及倉儲，并依據每個門店需求從大批量藥物中分揀小數量的藥品，再分別裝箱派送至對應門店。在這個過程中需要使用大量物流箱，改良物流箱結構對提高藥品倉儲分派中心的藥品配送效率很有幫助。

2、中國專利cn109867012a公開了一種可移動的物流箱，通過在箱體底端的四角處開設安裝孔，然后再在所有的安裝孔內設置固定栓，通過將輪子頂端的連接管與固定栓相連接，能夠將輪子固定在箱體的底端，當需要運輸重量較大的貨物時，能夠拉動箱體移動，減少人力的消耗；再在箱蓋的四角處設置定位孔，當需要堆疊箱體時，將底端箱體的輪子拆卸下來，然后再將其余的箱體固定在該箱體的上方，并使上一個箱體底端的輪子固定在定位孔內，不僅不會占用更多的空間，同時，不影響碼放；再在箱體的一側設置拉桿，當需要拉動箱體時，將拉桿末端的連接栓固定在連接孔頂端的孔內，當需要碼放箱體時，將連接栓固定在連接底端的孔內，使用較為方便。但這種物流箱存在一個問題，其限位方式通過豎直方向的連接栓進行限位，當運送過程中經過不平整的路面，箱體之間產生豎直方向的跳動，極易產生脫落導致傾塌，因此，需要一種堆疊時連接更穩固的物流箱。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，提供一種物流箱及物流運送組件，可確保各個物流箱之間連接穩固，不易發生傾塌。

2、為解決上述技術問題，本實用新型采用的技術方案是：

3、提供一種物流箱，包括主箱體及蓋板，所述主箱體底部設有沿豎直方向延伸的插接部，所述插接部上設有沿水平方向伸縮的活動銷，所述活動銷與插接部滑動連接，所述蓋板與主箱體頂部活動連接，蓋板頂部還設有與插接部配合的第一插接槽，所述第一插接槽內設有與活動銷配合的第一插接孔，主箱體上還設有用于控制活動銷伸縮的控制組件。

4、通過這種設置方式，當需要將多個物流箱進行堆疊運送或碼放時，位于上方物流箱的插接部沿豎直方向插入位于下方物流箱的第一插接槽內，通過插接部與第一插接槽的配合，限制了兩個物流箱相互之間水平方向的位移，另外，在插入過程中，控制組件控制活動銷收縮，插入完成后，控制組件控制活動銷沿水平方向伸出，插入第一插接孔內，從而限制兩個物流箱相互之間豎直方向的位移，在插接部與活動銷共同作用下，確保物流箱之間連接穩固，不會在運輸過程中發生分離或傾塌。

5、優選地，所述主箱體頂部還設有便于搬運的握持凸臺，所述握持凸臺沿水平方向凸出設置，所述蓋板與握持凸臺頂部轉動連接。

6、通過這種設置方式，使用者可以抓住握持凸臺以對物流箱進行搬運，便于使用者移動物流箱或將物流箱進行堆疊。

7、優選地，所述握持凸臺上設有握把，所述握把與握持凸臺滑動連接，所述主箱體的箱壁內還設有空腔，所述空腔連通著握持凸臺與插接部，所述控制組件設于空腔內，控制組件連接著握把與活動銷，握把通過控制組件控制活動銷伸縮。

8、通過這種設置方式，當使用者在搬運物流箱時，使用者手抓住握把處，握把受力并通過控制組件控制活動銷收縮，避免在堆疊過程中活動銷對插接部與第一插接槽的連接造成影響，當堆疊完成后，插接部插接于第一插接槽內時，使用者松開握把，活動銷伸出進入第一插接孔內，從而完成不同物流箱之間的穩固連接。

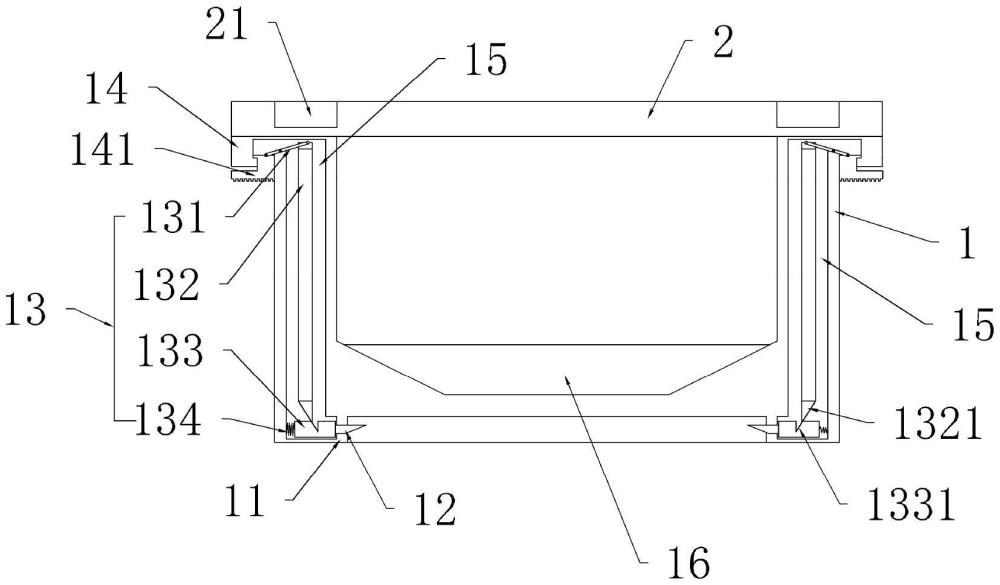

9、優選地，所述控制組件包括轉動桿、傳動桿、連接件以及彈性件，所述握把與握持凸臺的底部滑動連接，所述轉動桿中部與主箱體轉動連接，轉動桿兩端分別與握把頂部、傳動桿的頂端轉動連接，所述傳動桿底端設有斜臺，所述連接件中部設有與斜臺對應的斜槽，所述連接件的一端與活動銷固定連接，所述連接件另一端通過彈性件與插接部連接，所述彈性件處于壓縮狀態，所述斜臺的斜面朝向彈性件設置。

10、通過這種設置方式，當使用者搬抬箱子時，手位于握持凸臺底部，握把受力向上運動，帶動轉動桿轉動，轉動桿另一端向下移動，帶動傳動桿下壓，傳動桿底端的斜臺插入斜槽內，令連接件向彈性件方向運動，彈性件進一步壓縮，活動銷縮入插接部內，此時插接部與第一插接槽的連接不受影響；當物流箱的插接部與另一物流箱的第一插接槽完成插接后，使用者松開握把，傳動桿不受到下壓的力，在彈性件作用下，連接件往活動銷方向移動，傳動桿被頂起，活動銷伸出，插接入第一插接孔內，完成兩個物流箱之間的限位固定。

11、優選地，所述主箱體內側的底部設有倒棱臺結構的集中槽，所述集中槽中部下凹設置，且集中槽側壁均傾斜設置。

12、通過這種設置方式，當主箱體內裝有貨物時，因為集中槽的倒棱臺結構，貨物在重力作用下會集中在集中槽下凹的中部，防止在配送過程中因為慣性導致貨物偏向一側聚集，有利于令物流箱的重心位于主箱體中部，提高物流箱堆疊以及運送途中的穩定性。

13、優選地，所述插接部為“口”型結構的凸臺，所述活動銷滑動安設于插接部內側。

14、通過這種設置方式，插接部與第一插接槽之間的受力均勻，避免單側受力導致應力集中，有利于提高物流箱壽命；且插接部也能保護活動銷，避免活動銷受到外界碰撞導致失效。

15、進一步地，所述活動銷底部為楔體結構，活動銷頂部為平板結構。

16、通過這種設置方式，當多個物流箱進行堆疊時，位于上方物流箱的插接部插入第一插接槽時，活動銷的楔體面與第一插接槽抵接，因為受到的壓力垂直于坡面，活動銷會自動縮入，不會影響插接部與第一插接槽的插接；當活動銷插入第一插接孔后，楔體面失去抵接帶來的壓力，活動銷自動伸出，當物流箱之間產生豎直方向的運動趨勢時，活動銷頂部的平板面仍能保證活動銷提供穩定的限位效果。

17、優選地，所述蓋板包括第一板與第二板，所述第一板、第二板分別與主箱體頂部的兩個相對側鉸接，所述第一插接槽部分設于第一板頂部，第一插接槽其余部分設于第二板頂部。

18、通過這種設置方式，第一板與第二板可分別向主箱體兩側轉動打開，便于取放貨物，且當物流箱進行堆疊后，第一板與第二板的轉動方向又能受到上方物流箱的限位，第一板、第二板又對上方物流箱水平、豎直方向的運動進行限位，位于上方的物流箱與位于下方物流箱的第一板、第二板相互限制，相互制約，有利于提高物流箱之間連接的穩固程度。

19、一種物流運送組件，包括若干如上述任一項所述的物流箱及若干移動底座，所述移動底座底部設有若干萬向輪，移動底座頂部設有與插接部配合的第二插接槽，所述第二插接槽內還設有與活動銷配合的第二插接孔，若干所述物流箱沿豎直方向依次堆疊，最下方物流箱的插接部與移動底座的第二插接槽插接，活動銷與第二插接孔插接。

20、通過這種設置方式，物流箱底部還可裝設移動底座，便于對物流箱進行移動，插接部與移動底座的第二插接槽連接，活動銷與第二插接孔連接，同樣可以保證物流箱與移動底座連接穩固，避免在移動物流運送組件時因慣性或顛簸導致物流箱與移動底座脫離。

21、優選地，所述移動底座的側部設有第一連接臺，第一連接臺的相對側設有第二連接臺，所述第一連接臺與第二連接臺可拆卸連接，若干個移動底座通過第一連接臺以及第二連接臺之間的配合實現連接。

22、通過這種設置方式，多個移動底座在水平方向上可以通過第一連接臺與第二連接臺之間的配合進行相互連接，連成一片，從而令使用者可以一次對多組的物流箱進行移動。

23、優選地，所述第一連接臺與第二連接臺均為l型結構，所述第一連接臺固定安設于移動底座側部的上方，所述第二連接臺固定安設于移動底座側部的下方，所述第一連接臺上設有若干連接塊，所述第二連接臺上設有若干連接槽，若干所述連接塊與若干所述連接槽一一對應且插接。

24、通過這種設置方式，當多個移動底座進行連接時，一個移動底座的第一連接臺與另一個移動底座的第二連接臺在豎直方向重疊，其中第一連接臺的連接塊可插入第二連接臺連接槽內，從而實現不同移動底座之間的可拆卸連接。

25、與現有技術相比，本實用新型的有益效果是：

26、(1)通過插接部、活動銷與第一插接部、第一插接孔之間的配合，實現多個方向的限位，令各個物流箱之間疊放連接穩固，避免在運輸過程中物流箱之間發生分離。

27、(2)通過握把以及控制組件的設置，令搬運時活動銷自動收縮，不會對物流箱之間的配合形成影響，提高工作效率。

28、(3)通過移動底座與物流箱組合成物流運送組件，便于使用者對物流箱進行移動，提高搬運效率。
