本技術涉及包裝，尤其涉及一種一體式緩沖包裝盒。

背景技術：

1、包裝盒是一種剛性或半剛性容器，呈規則幾何形狀，它可以按材料來分類，也可以按產品的名稱來分類，防止產品在運輸、儲存和銷售過程中受到損壞或污染，而一體式包裝盒是一種將盒體和內襯設計為一體的包裝盒。

2、包裝盒在使用時需要將存放物品放入盒內，而市面上的包裝盒通常結構單一，不具備緩沖效果，而通過包裝盒運輸貴重物品時通常采用塞入填充物的方式增加包裝盒的防護效果，但是重量較大并且昂貴的物品在放入包裝盒的瞬間，物品底部和包裝盒內部底面會產生較大的沖擊力，容易對物品造成損壞，因此，針對上述問題，我們提出新型的一種一體式緩沖包裝盒。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在包裝盒結構單一，不具備緩沖效果，重量較大的昂貴物品放入瞬間產生的沖擊力容易對物品造成損傷的問題，而提出的一種一體式緩沖包裝盒。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種一體式緩沖包裝盒，包括包裝盒本體，所述包裝盒本體的內底部靠近四個拐角的位置均固定連接有圓形殼，所述圓形殼的頂部開設有滑槽，所述圓形殼的內表壁設置有活塞，所述活塞的頂部固定連接有拉桿，所述拉桿的外表面與滑槽的內表壁滑動貼合，相鄰所述圓形殼的外表面之間靠近底部的位置固定連通有連通管。

3、優選的，其中一個所述連通管的外表面固定連通有進氣管，所述進氣管的外表面滑動貫穿包裝盒本體的內表壁并延伸至外側，所述進氣管的內表壁之間安裝有單向閥。

4、優選的，所述進氣管的外表面設置有氣壓表，所述進氣管的左端螺紋連接有密封蓋。

5、優選的，多個所述拉桿的頂部之間固定連接有隔板，所述隔板的頂部固定連接有防滑板。

6、優選的，所述隔板的底部與包裝盒本體的內底部之間設置有彈簧。

7、優選的，所述包裝盒本體的頂部設置有頂蓋。

8、優選的，所述拉桿的外表面安裝有卡塊，所述卡塊位于圓形殼的內頂部和活塞的頂部之間。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，在使用時，將物品放入到包裝盒本體內部的防滑板上，受到物品重量影響，防滑板下方的隔板會向下移動并通過拉桿帶動活塞在圓形殼的內部同步下移，并且擠壓彈簧發生收縮，活塞下移過程中，圓形殼內部的氮?dú)鈺?huì)受到活塞的影響而發生壓縮，并且過程中受到活塞表面和圓形殼內壁之間摩擦力的影響，活塞上下移動時會緩慢進行，并通過彈簧的回彈產生向上的擠壓力，因此，重量較重的昂貴物品放置到包裝盒本體內部的防滑板頂部后產生的沖擊力會被有效的緩沖掉，從而避免了物品出現損傷，提高了包裝盒的使用效果。

11、2、本實用新型中，卡塊起到隔離活塞與圓形殼內頂部的作用，防止活塞不斷上下運動而撞擊圓形殼的內頂部導致活塞受損。

技術特征：

1.一種一體式緩沖包裝盒，包括包裝盒本體（1），其特征在于：所述包裝盒本體（1）的內底部靠近四個拐角的位置均固定連接有圓形殼（3），所述圓形殼（3）的頂部開設有滑槽（34），所述圓形殼（3）的內表壁設置有活塞（32），所述活塞（32）的頂部固定連接有拉桿（33），所述拉桿（33）的外表面與滑槽（34）的內表壁滑動貼合，相鄰所述圓形殼（3）的外表面之間靠近底部的位置固定連通有連通管（4）。

2.根據權利要求1所述的一體式緩沖包裝盒，其特征在于：其中一個所述連通管（4）的外表面固定連通有進氣管（41），所述進氣管（41）的外表面滑動貫穿包裝盒本體（1）的內表壁并延伸至外側，所述進氣管（41）的內表壁之間安裝有單向閥（43）。

3.根據權利要求2所述的一體式緩沖包裝盒，其特征在于：所述進氣管（41）的外表面設置有氣壓表（44），所述進氣管（41）的左端螺紋連接有密封蓋（42）。

4.根據權利要求3所述的一體式緩沖包裝盒，其特征在于：多個所述拉桿（33）的頂部之間固定連接有隔板（2），所述隔板的（2）頂部固定連接有防滑板（21）。

5.根據權利要求4所述的一體式緩沖包裝盒，其特征在于：所述隔板（2）的底部與包裝盒本體（1）的內底部之間設置有彈簧（5）。

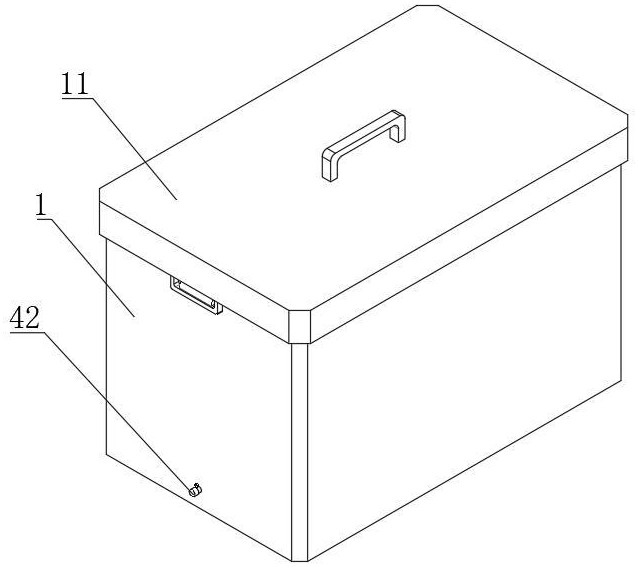

6.根據權利要求5所述的一體式緩沖包裝盒，其特征在于：所述包裝盒本體（1）的頂部設置有頂蓋（11）。

7.根據權利要求6所述的一體式緩沖包裝盒，其特征在于：所述拉桿（33）的外表面安裝有卡塊（31），所述卡塊（31）位于圓形殼（3）的內頂部和活塞（32）的頂部之間。

技術總結
本技術提供一種一體式緩沖包裝盒，涉及包裝技術領域，包括包裝盒本體。本技術中，在使用時，將物品放入到包裝盒本體內部的防滑板上，受到物品重量影響，防滑板下方的隔板會向下移動并通過拉桿帶動活塞在圓形殼的內部同步下移，并且擠壓彈簧發生收縮，活塞下移過程中，圓形殼內部的氮?dú)鈺?huì)受到活塞的影響而發生壓縮，并且過程中受到活塞表面和圓形殼內壁之間摩擦力的影響，活塞上下移動時會緩慢進行，并通過彈簧的回彈產生向上的擠壓力，因此，重量較重的昂貴物品放置到包裝盒本體內部的防滑板頂部后產生的沖擊力會被有效的緩沖掉，從而避免了物品出現損傷，提高了包裝盒的使用效果。

技術研發人員：陳果,沙蓉,李飛榮
受保護的技術使用者：廣州嘉諾包裝材料有限公司
技術研發日：20240605
技術公布日：2025/4/28
