本技術涉及撥叉,具體為一種車換擋撥叉結構存料裝置。
背景技術:
1、撥叉是汽車變速箱上的部件,與變速手柄相連,位于手柄下端,撥動中間變速輪,使輸入/輸出轉速比改變,在撥叉結構加工完畢后,會對撥叉進行存儲,本存料裝置,就是用于存儲撥叉結構的。
2、撥叉結構為金屬材質,常規的存儲方式,將撥叉簡單的置放在棧板、支架上,由于空氣中的灰塵和潮濕會污染撥叉,造成撥叉端壁臟污,撥叉端壁受潮腐蝕,不利于撥叉安全穩定的進行存放,同時存取撥叉時,由于存儲架、棧板存放方式,會將撥叉堆積在一起,撥叉之間容易出現擦傷,撥叉雜排布也容易出現取存時,不夠便捷的情況。
技術實現思路
1、本實用新型的目的在于提供一種車換擋撥叉結構存料裝置,以解決上述背景技術中提出的撥叉結構為金屬材質,常規的存儲方式,將撥叉簡單的置放在棧板、支架上,由于空氣中的灰塵和潮濕會污染撥叉,造成撥叉端壁臟污,撥叉端壁受潮腐蝕,不利于撥叉安全穩定的進行存放,同時存取撥叉時,由于存儲架、棧板存放方式,會將撥叉堆積在一起,撥叉之間容易出現擦傷,撥叉雜排布也容易出現取存時,不夠便捷的情況的問題。
2、為實現上述目的,本實用新型提供如下技術方案:一種車換擋撥叉結構存料裝置,包括支座,所述支座的左右兩端壁均開設有卡槽,所述卡槽的內側安裝有卡扣,所述卡扣的頂端安裝有輔板,所述輔板的內部開設有板腔,所述輔板的前端壁開設有板網孔,所述輔板的頂端壁開設有板卡槽,所述板卡槽的內側安裝有板卡座,所述支座的上端安裝有轉軸,所述轉軸的上端安置有轉盤,所述轉盤的內部開設有盤腔,所述轉盤的底端壁開設有盤網孔,所述轉盤的側端壁安裝有盤扣,所述轉盤的端壁開設有扣網孔,所述轉盤的端側安裝有卡框,所述卡框的內部開設有框滑槽,所述框滑槽的內側安裝有滑條,所述滑條的頂端安裝有貼片,所述卡框的側端壁穿設有螺釘,所述支座的端壁穿設有螺桿。
3、優選的,所述支座通過卡槽與卡扣相卡接,且卡扣、輔板之間相固定連接。
4、優選的,所述卡扣、輔板均設置有兩個,同時板腔、板網孔之間相連通。
5、優選的,所述輔板通過板卡槽與板卡座相卡接,同時支座通過轉軸與轉盤構成旋轉結構。
6、優選的,所述轉軸與轉盤設置有兩組,且轉軸與轉盤每組均設置有八個。
7、優選的,所述盤腔、盤網孔之間相連通,同時轉盤、盤扣之間相固定連接。
8、優選的,所述盤網孔、扣網孔之間相連通,同時卡框設置有六個。
9、優選的,所述卡框通過框滑槽與滑條構成滑動結構,且滑條、貼片之間相固定連接。
10、優選的,所述卡框、螺釘之間相螺紋連接,同時支座、螺桿之間相螺紋連接。
11、與現有技術相比,本實用新型的有益效果如下:
12、1、本實用新型通過卡槽與卡扣卡接,用于組接支座、輔板,反之,拆解輔板,取下輔板,輔板的板卡槽處,添加干燥粉劑,經過板腔存儲,板網孔用于透氣,當板網孔與盤扣緊密貼合后,扣網孔、盤網孔依次導流透氣,對盤腔內干燥防護,保護盤腔內存放的拔叉,板卡槽與板卡座卡接,用于封堵板卡槽。
13、2、本實用新型通過轉軸旋轉,轉動轉盤,轉盤轉動,改變轉盤的朝向,方便操控轉盤,對轉盤內取存拔叉物料,轉盤同步轉動至盤扣與板網孔貼緊狀態下時,轉盤自上而下依次堆疊在一起,起到對除了最上端的轉盤,簡單的封堵的目的,最上端的轉盤,用于簡單的快速暫存、取料拔叉件的。
14、3、本實用新型通過框滑槽與滑條相活動,用于滑動位移滑條,改變滑條的位置,讓貼片、卡框所形成的間距可控可調,而擰緊螺釘,用于對調節位置后的滑條鎖緊限位,貼片、卡框用于套接在兩個或者多個轉盤端角處,用于使兩個或者多個轉盤形成聯動狀態,方便兩個或者多個轉盤,同步轉動調節位置,螺桿旋轉,螺桿上移,讓螺桿緊貼擠壓最下端的轉盤,對最下端的轉盤鎖緊限位。

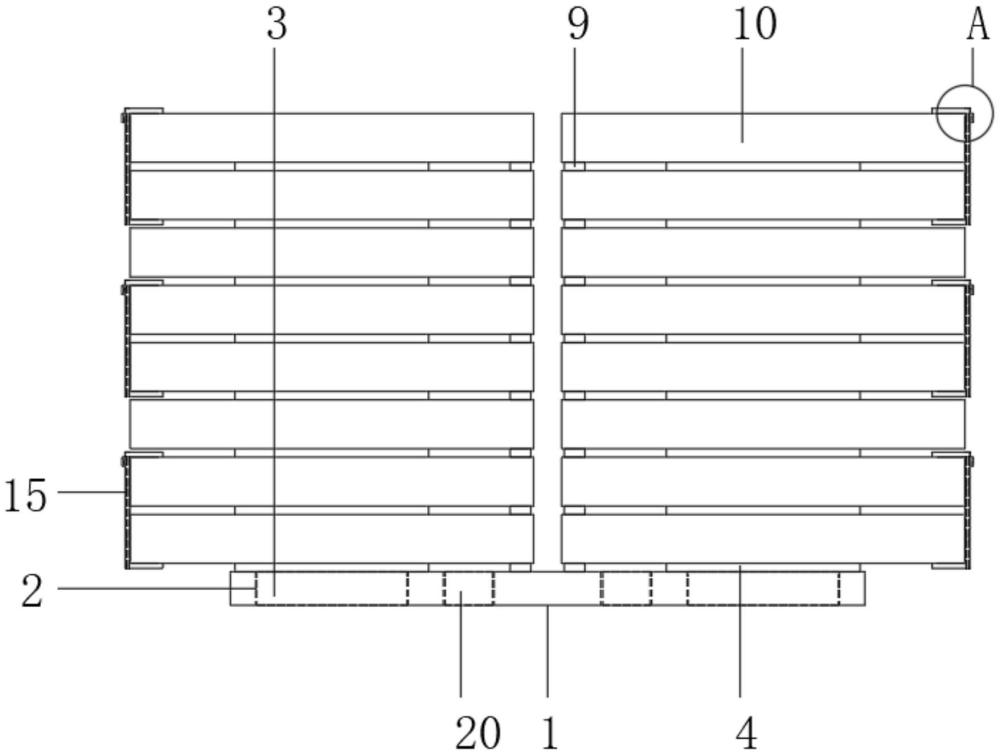

1.一種車換擋撥叉結構存料裝置,包括支座(1),其特征在于:所述支座(1)的左右兩端壁均開設有卡槽(2),所述卡槽(2)的內側安裝有卡扣(3),所述卡扣(3)的頂端安裝有輔板(4),所述輔板(4)的內部開設有板腔(5),所述輔板(4)的前端壁開設有板網孔(6),所述輔板(4)的頂端壁開設有板卡槽(7),所述板卡槽(7)的內側安裝有板卡座(8),所述支座(1)的上端安裝有轉軸(9),所述轉軸(9)的上端安置有轉盤(10),所述轉盤(10)的內部開設有盤腔(11),所述轉盤(10)的底端壁開設有盤網孔(12),所述轉盤(10)的側端壁安裝有盤扣(13),所述轉盤(10)的端壁開設有扣網孔(14),所述轉盤(10)的端側安裝有卡框(15),所述卡框(15)的內部開設有框滑槽(16),所述框滑槽(16)的內側安裝有滑條(17),所述滑條(17)的頂端安裝有貼片(18),所述卡框(15)的側端壁穿設有螺釘(19),所述支座(1)的端壁穿設有螺桿(20)。
2.根據權利要求1所述的一種車換擋撥叉結構存料裝置,其特征在于:所述支座(1)通過卡槽(2)與卡扣(3)相卡接,且卡扣(3)、輔板(4)之間相固定連接。
3.根據權利要求1所述的一種車換擋撥叉結構存料裝置,其特征在于:所述卡扣(3)、輔板(4)均設置有兩個,同時板腔(5)、板網孔(6)之間相連通。
4.根據權利要求1所述的一種車換擋撥叉結構存料裝置,其特征在于:所述輔板(4)通過板卡槽(7)與板卡座(8)相卡接,同時支座(1)通過轉軸(9)與轉盤(10)構成旋轉結構。
5.根據權利要求1所述的一種車換擋撥叉結構存料裝置,其特征在于:所述轉軸(9)與轉盤(10)設置有兩組,且轉軸(9)與轉盤(10)每組均設置有八個。
6.根據權利要求1所述的一種車換擋撥叉結構存料裝置,其特征在于:所述盤腔(11)、盤網孔(12)之間相連通,同時轉盤(10)、盤扣(13)之間相固定連接。
7.根據權利要求1所述的一種車換擋撥叉結構存料裝置,其特征在于:所述盤網孔(12)、扣網孔(14)之間相連通,同時卡框(15)設置有六個。
8.根據權利要求1所述的一種車換擋撥叉結構存料裝置,其特征在于:所述卡框(15)通過框滑槽(16)與滑條(17)構成滑動結構,且滑條(17)、貼片(18)之間相固定連接。
9.根據權利要求1所述的一種車換擋撥叉結構存料裝置,其特征在于:所述卡框(15)、螺釘(19)之間相螺紋連接,同時支座(1)、螺桿(20)之間相螺紋連接。
