本技術屬于磁瓦加工，尤其涉及一種自動磁瓦轉向裝置。

背景技術：

1、磁瓦，一般指瓦狀永磁體，主要用于永磁電機勵磁(可作永磁有刷電機定子，也可做永磁無刷電機轉子)。用永磁體代替電勵磁有很多優點，可使電機結構簡單、維修方便、重量輕、體積小、使用可靠、用銅量少、銅耗低、能耗小等，為了完成磁瓦的全部磨削工序，整條磨加工生產線需配置自動裝料機、單工位磨床、雙端面磨床、自動倒角磨床、四工位磨床等設備，但是在磁瓦在各設備之間的輸運和調整主要還是靠工人手動完成，調整工作效率低下。

2、因此，有必要提供一種新的自動磁瓦轉向裝置解決上述技術問題。

技術實現思路

1、本實用新型解決的技術問題是提供一種可以合理完成對磁瓦的轉向工作，具有穩定上料，節省人力成本的自動磁瓦轉向裝置。

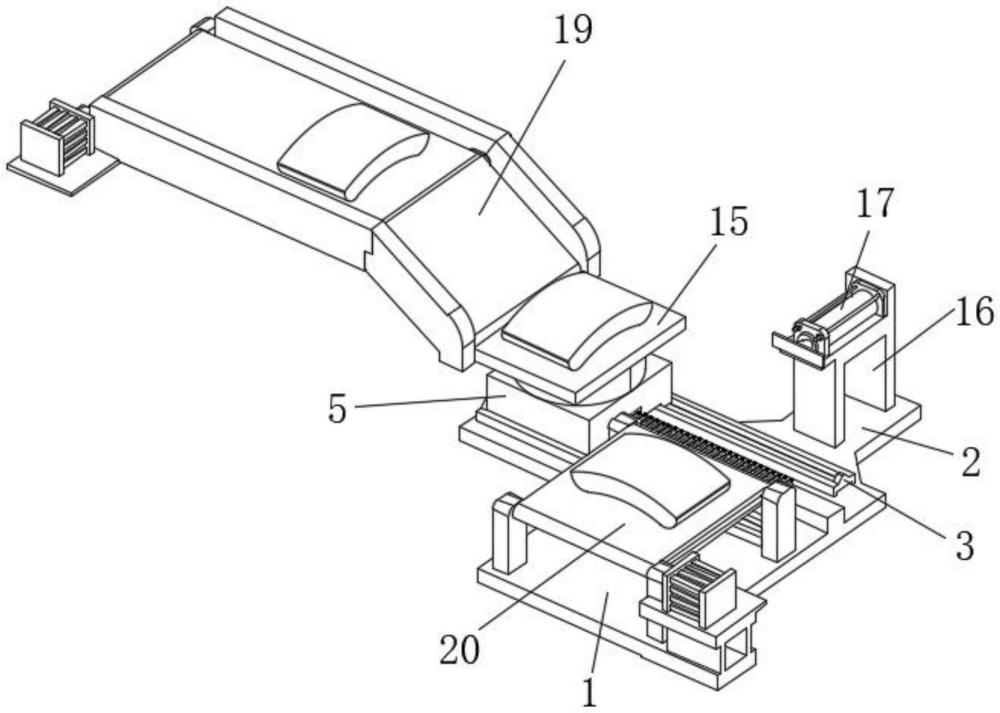

2、為解決上述技術問題，本實用新型提供的自動磁瓦轉向裝置包括：底座和連接板，所述底座上固定安裝有移動機構和轉向機構；

3、所述移動機構包括限位板，所述限位板固定安裝在底座上，所述限位板上滑動安裝有移動臺，所述移動臺上固定連接有外殼，所述外殼的內壁固定安裝有驅動電機，所述驅動電機的輸出端固定連接有齒輪，所述齒輪的另一側表面固定連接有支撐柱，所述支撐柱的另一端與外殼的內壁轉動連接，所述齒輪的外側嚙合連接有齒條，所述齒條與底座固定連接；

4、所述轉向機構包括隔板，所述隔板固定連接在外殼內，所述隔板的頂面固定安裝有橫置電機，所述橫置電機的輸出端固定連接有第一錐形齒輪，所述第一錐形齒輪的外側嚙合連接有第二錐形齒輪，所述第二錐形齒輪上貫穿固定連接有轉柱，所述轉柱的頂端固定連接有承載臺，所述第二錐形齒輪的底端與隔板轉動連接，所述承載臺與外殼轉動連接。

5、作為本實用新型的進一步方案，所述連接板上固定安裝有支撐架，所述支撐架上固定安裝有氣缸，所述氣缸的前端固定連接有頂板。

6、作為本實用新型的進一步方案，所述承載臺的一側設置有上料運輸帶，所述承載臺的另一側設置有出料運輸帶。

7、作為本實用新型的進一步方案，所述移動臺上開設有避讓槽，所述移動臺的底端安裝有兩組滾輪。

8、作為本實用新型的進一步方案，所述限位板的數量為兩組，所述兩組限位板與兩組滾輪的尺寸相匹配。

9、作為本實用新型的進一步方案，所述出料運輸帶的頂面高度位置低于承載臺的底面位置，所述出料運輸帶的寬度尺寸與承載臺的寬度尺寸一致。

10、與相關技術相比較，本實用新型提供的自動磁瓦轉向裝置具有如下有益效果：

11、1、本實用新型通過設置的橫置電機、第一錐形齒輪、第二錐形齒輪、轉柱和承載臺，能夠自動將磁瓦進行轉向，有利于對磁瓦的整理，節省人力成本；

12、2、本實用新型通過設置的移動機構，能夠?qū)⒋磐咭苿又岭x開上料運輸帶處，方便轉向機構將磁瓦進行轉向，提高轉向機構的運行效率。

技術特征：

1.一種自動磁瓦轉向裝置，其特征在于，包括：底座和連接板，所述底座上固定安裝有移動機構和轉向機構；

2.根據權利要求1所述的自動磁瓦轉向裝置，其特征在于：所述連接板上固定安裝有支撐架，所述支撐架上固定安裝有氣缸，所述氣缸的前端固定連接有頂板。

3.根據權利要求1所述的自動磁瓦轉向裝置，其特征在于：所述承載臺的一側設置有上料運輸帶，所述承載臺的另一側設置有出料運輸帶。

4.根據權利要求1所述的自動磁瓦轉向裝置，其特征在于：所述移動臺上開設有避讓槽，所述移動臺的底端安裝有兩組滾輪。

5.根據權利要求1所述的自動磁瓦轉向裝置，其特征在于：所述限位板的數量為兩組，所述兩組限位板與兩組滾輪的尺寸相匹配。

6.根據權利要求3所述的自動磁瓦轉向裝置，其特征在于：所述出料運輸帶的頂面高度位置低于承載臺的底面位置，所述出料運輸帶的寬度尺寸與承載臺的寬度尺寸一致。

技術總結
本技術提供一種自動磁瓦轉向裝置。所述自動磁瓦轉向裝置包括：底座和連接板，所述底座上固定安裝有移動機構和轉向機構；所述移動機構包括限位板，所述限位板固定安裝在底座上，所述限位板上滑動安裝有移動臺，所述移動臺上固定連接有外殼，所述外殼的內壁固定安裝有驅動電機，所述驅動電機的輸出端固定連接有齒輪，所述齒輪的另一側表面固定連接有支撐柱，所述支撐柱的另一端與外殼的內壁轉動連接，所述齒輪的外側嚙合連接有齒條，所述齒條與底座固定連接；所述轉向機構包括隔板，所述隔板固定連接在外殼內。本技術提供的自動磁瓦轉向裝置可以合理完成對磁瓦的轉向工作，具有穩定上料，節省人力成本的優點。

技術研發人員：朱寬寶,顏華聲
受保護的技術使用者：南京力源金鑫磁材科技股份有限公司
技術研發日：20240619
技術公布日：2025/4/28
