本技術涉及一種具有透氣防粘連結構的托盤，尤其涉及托盤。

背景技術：

1、速凍產品是一種通過急速低溫(-18℃以下)加工出來的食品，其特點在于食物組織中的水分、汁液不會流失，且在低溫下微生物基本上不會繁殖，從而保證了食品的安全。食品托盤是食品和生鮮品存放的一種容器，可以用保險膜包裹，簡單易用方便，在生產速凍產品時，速凍產品成型后使用托盤放置，盛放物可為速凍產品。

2、當使用傳統的托盤時，盛放物的底部會與托盤直接接觸，經過冷凍和復熱后，盛放物與托盤容易粘連，不方便取出，導致托盤使用效果不佳。

技術實現思路

1、本實用新型所要解決的技術問題在于克服現有技術的不足而提供一種具有透氣防粘連結構的托盤，用以解決現有技術的盛放物的底部會與托盤直接接觸，經過冷凍和復熱后，盛放物與托盤容易粘連，不方便取出的問題。

2、有鑒于此，本實用新型提供了一種具有透氣防粘連結構的托盤，包括托板，所述托板內部固定安裝有安裝架，所述安裝架頂部開設有放置槽；

3、所述放置槽內壁底部固定安裝有第一凸起件和第二凸起件，所述第一凸起件與所述第二凸起件交錯分布在所述放置槽內壁底部，所述第二凸起件頂部開設有貫穿安裝架的透氣孔，所述第一凸起件的高度高于所述第二凸起件。

4、可選地，所述透氣孔設置有若干個。

5、可選地，所述放置槽內壁固定安裝有第三凸起件。

6、可選地，所述托板側壁固定安裝有安裝框。

7、可選地，所述托板頂部與所述安裝框連接處固定安裝有若干個加強件。

8、可選地，所述托板頂部固定安裝有定位塊，所述托板底部開設有與所述定位塊相對應，且延伸至所述定位塊內部的定位槽。

9、可選地，所述放置槽內壁頂部開設有圓角斜面。

10、可選地，所述安裝架設置有若干個，若干個所述安裝架均勻分布在所述托板內部。

11、從以上技術方案可以看出，本實用新型實施例具有以下優點：

12、1、本實用新型的一種具有透氣防粘連結構的托盤，采用在放置槽內壁底部設置第一凸起件和第二凸起件，可以通過第一凸起件和第二凸起件對盛放物進行支撐，減少盛放物的底部與放置槽內壁的接觸面積，減少盛放物與托板的粘連，通過在第二凸起件的頂部開設透氣孔，并將第一凸起件設置的高于第二凸起件，使速凍過程中冷氣可以快速通過透氣孔傳入放置槽內部冷凍盛放物，使盛放物頂部與底部同時與冷氣接觸，實現均勻冷凍的效果，同時在盛放物化凍過程中產生的水可以通過透氣孔流出，從而避免在化凍后盛放物浸在化凍后的水里，使托盤使用效果更好。

13、2、本實用新型的一種具有透氣防粘連結構的托盤，采用定位塊與定位槽的設計，如此設計，能夠使多個托板在進行堆疊保存時定位更為方便。

14、本實用新型的這些特點和優點將會在下面的具體實施方式、附圖中詳細的揭露。

技術特征：

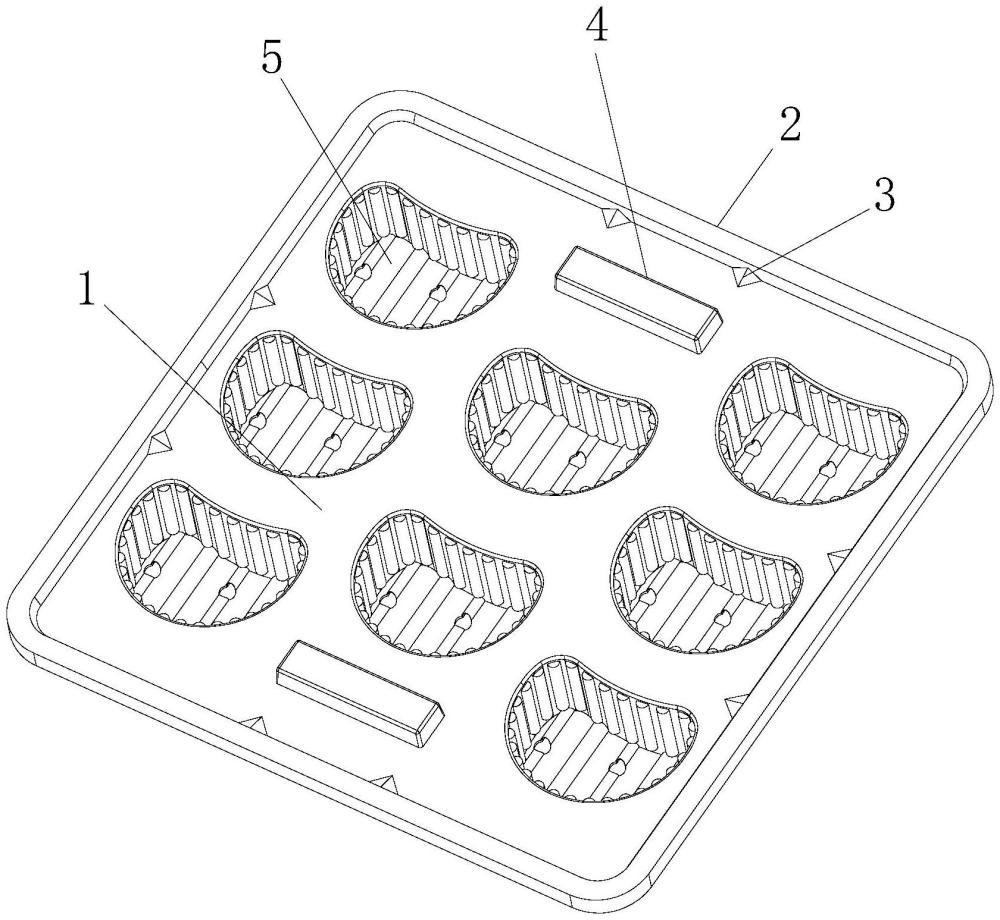

1.一種具有透氣防粘連結構的托盤，其特征在于：包括托板(1)，所述托板(1)內部固定安裝有安裝架(5)，所述安裝架(5)頂部開設有放置槽(6)；

2.根據權利要求1所述的一種具有透氣防粘連結構的托盤，其特征在于：所述透氣孔(9)設置有若干個。

3.根據權利要求1所述的一種具有透氣防粘連結構的托盤，其特征在于：所述放置槽(6)內壁固定安裝有第三凸起件(10)。

4.根據權利要求1所述的一種具有透氣防粘連結構的托盤，其特征在于：所述托板(1)側壁固定安裝有安裝框(2)。

5.根據權利要求4所述的一種具有透氣防粘連結構的托盤，其特征在于：所述托板(1)頂部與所述安裝框(2)連接處固定安裝有若干個加強件(3)。

6.根據權利要求1所述的一種具有透氣防粘連結構的托盤，其特征在于：所述托板(1)頂部固定安裝有定位塊(4)，所述托板(1)底部開設有與所述定位塊(4)相對應，且延伸至所述定位塊(4)內部的定位槽(11)。

7.根據權利要求1所述的一種具有透氣防粘連結構的托盤，其特征在于：所述放置槽(6)內壁頂部開設有圓角斜面(12)。

8.根據權利要求1所述的一種具有透氣防粘連結構的托盤，其特征在于：所述安裝架(5)設置有若干個，若干個所述安裝架(5)均勻分布在所述托板(1)內部。

技術總結
本技術公開了一種具有透氣防粘連結構的托盤，涉及托盤技術領域，包括托板，托板內部固定安裝有安裝架，安裝架頂部開設有放置槽；放置槽內壁底部固定安裝有第一凸起件和第二凸起件，第一凸起件與第二凸起件交錯分布在放置槽內壁底部，第二凸起件頂部開設有貫穿安裝架的透氣孔；本技術提供的技術方案中，采用在放置槽內壁底部設置第一凸起件和第二凸起件，可以減少盛放物的底部與放置槽內壁的接觸面積，減少盛放物與托板的粘連，通過透氣孔使速凍過程中冷氣可以快速通過透氣孔傳入放置槽內部冷凍盛放物，使盛放物頂部與底部同時與冷氣接觸，實現均勻冷凍的效果，同時避免在化凍后盛放物浸在化凍后的水里，使托盤使用效果更好。

技術研發人員：梁小群,湯陽春,趙彬,黃夢春,陽斌,湯站
受保護的技術使用者：廣州酒家集團利口福食品有限公司
技術研發日：20240624
技術公布日：2025/4/28
