本申請涉及市政井蓋開啟工具的，尤其是涉及一種用于開啟市政井蓋的便攜工裝。

背景技術：

1、目前城市中市政井蓋作為整個排水系統在大眾視野中最為明顯的設備，大量遍布城市的各個角落，市政井蓋大量且廣泛的使用當中，大部分市政井蓋是長期設置在戶外，對于排水管網的維護需要作業人員開啟市政井蓋以進入管網內部，由于市政井蓋長時間使用導致的自身銹蝕、砂石堵塞、長期受壓變形等原因，部分市政井蓋難以開啟。

2、相關技術中的市政井蓋開啟主要是作業人員利用撬棍等工具鉤住井蓋的開蓋孔用力拔起，但由于市政井蓋長時間使用導致的自身銹蝕、砂石堵塞、長期受壓變形等原因，該現行的開蓋方法并不完全有效，且由于是純?nèi)斯ぐ纹穑瑢ψ鳂I(yè)人員的力量、技巧要求高，不小心可能發生發力不當導致撬棍脫手、撬棍與開蓋孔意外脫離，嚴重的可能致使沉重的井蓋高位失控撞擊作業人員。

技術實現思路

1、本申請的目的在于提供一種用于開啟市政井蓋的便攜工裝，以解決現行的開蓋方法并不完全有效，且由于是純?nèi)斯ぐ纹穑瑢ψ鳂I(yè)人員的力量、技巧要求高，不小心可能發生發力不當導致撬棍脫手、撬棍與開蓋孔意外脫離，嚴重的可能致使沉重的井蓋高位失控撞擊作業人員的問題。

2、本申請?zhí)峁┑囊环N用于開啟市政井蓋的便攜工裝采用如下的技術方案：

3、一種用于開啟市政井蓋的便攜工裝，包括連接工裝、杠桿工裝以及支點工裝，所述連接工裝的一端與井蓋相配合，所述支點工裝放置于地面上，所述杠桿工裝的一端與所述連接工裝相配合，所述杠桿工裝的另一端與所述支點工裝相配合。

4、進一步地，所述連接工裝包括與所述井蓋相卡接的卡塊，所述卡塊的頂部上設置有連接柱，所述連接柱的頂端上設置有與所述杠桿工裝相配合的提手。

5、進一步地，所述井蓋上開設有與所述卡塊相卡接的開蓋孔。

6、進一步地，所述杠桿工裝包括與所述支點工裝相配合的發力桿，所述發力桿的一端設置有于所述提手相配合的提升掛鉤。

7、進一步地，所述支點工裝包括放置于地面上的底座，所述底座的頂部上設置有倒y形支點，所述發力桿的一側與所述倒y形支點的頂端相配合。

8、進一步地，所述發力桿的一側上開設有限位槽，所述限位槽與所述倒y形支點的頂端活動配合。

9、進一步地，所述底座的底部還設置有防滑墊。

10、與現有技術相比，本申請的有益效果在于：通過設置連接工裝、杠桿工裝以及支點工裝相互組合的結構，能夠?qū)崿F(xiàn)在復雜的作業環境中，以完成市政井蓋的高效開啟，同時利用杠桿原理產生集中有效的開蓋力量，克服自身銹蝕、砂石堵塞、長期受壓變形等原因?qū)е碌拈_蓋困難；另外也能夠減少因井蓋高位失控而撞擊作業人員的問題出現。

技術特征：

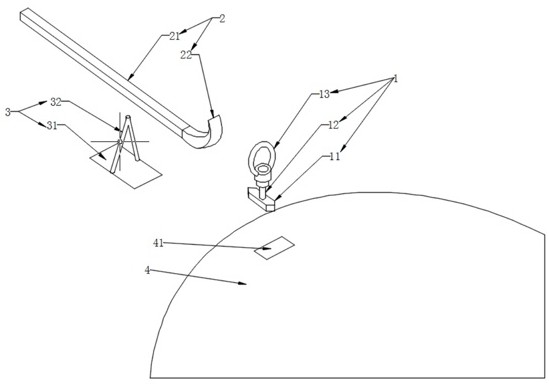

1.一種用于開啟市政井蓋的便攜工裝，其特征在于：包括連接工裝(1)、杠桿工裝(2)以及支點工裝(3)，所述連接工裝(1)的一端與井蓋(4)相配合，所述支點工裝(3)放置于地面上，所述杠桿工裝(2)的一端與所述連接工裝(1)相配合，所述杠桿工裝(2)的另一端與所述支點工裝(3)相配合。

2.根據權利要求1所述的一種用于開啟市政井蓋的便攜工裝，其特征在于：所述連接工裝(1)包括與所述井蓋(4)相卡接的卡塊(11)，所述卡塊(11)的頂部上設置有連接柱(12)，所述連接柱(12)的頂端上設置有與所述杠桿工裝(2)相配合的提手(13)。

3.根據權利要求2所述的一種用于開啟市政井蓋的便攜工裝，其特征在于：所述井蓋(4)上開設有與所述卡塊(11)相卡接的開蓋孔(41)。

4.根據權利要求2所述的一種用于開啟市政井蓋的便攜工裝，其特征在于：所述杠桿工裝(2)包括與所述支點工裝(3)相配合的發力桿(21)，所述發力桿(21)的一端設置有于所述提手(13)相配合的提升掛鉤(22)。

5.根據權利要求4所述的一種用于開啟市政井蓋的便攜工裝，其特征在于：所述支點工裝(3)包括放置于地面上的底座(31)，所述底座(31)的頂部上設置有倒y形支點(32)，所述發力桿(21)的一側與所述倒y形支點(32)的頂端相配合。

6.根據權利要求5所述的一種用于開啟市政井蓋的便攜工裝，其特征在于：所述發力桿(21)的一側上開設有限位槽，所述限位槽與所述倒y形支點(32)的頂端活動配合。

7.根據權利要求5所述的一種用于開啟市政井蓋的便攜工裝，其特征在于：所述底座(31)的底部還設置有防滑墊。

技術總結
本申請公開了一種用于開啟市政井蓋的便攜工裝，包括連接工裝、杠桿工裝以及支點工裝，所述連接工裝的一端與井蓋相配合，所述支點工裝放置于地面上，所述杠桿工裝的一端與所述連接工裝相配合，所述杠桿工裝的另一端與所述支點工裝相配合。本申請能夠?qū)崿F(xiàn)在復雜的作業環境中，以完成市政井蓋的高效開啟，同時利用杠桿原理產生集中有效的開蓋力量，克服自身銹蝕、砂石堵塞、長期受壓變形等原因?qū)е碌拈_蓋困難；另外也能夠減少因井蓋高位失控而撞擊作業人員的問題出現。

技術研發人員：蘇東源,謝聯佳,張錦榮,戚健華,劉繼榮
受保護的技術使用者：佛山市南海瀚泓污水處理系統管理有限公司
技術研發日：20240624
技術公布日：2025/4/28
