本技術涉及法蘭生產領域，尤其涉及一種法蘭生產用翻轉裝置。

背景技術：

1、法蘭是一種連接兩個管道、閥門或設備的輪盤狀零件。它通常有幾個螺孔，用于將其固定在另一個零件上。法蘭可以通過螺栓或螺紋連接，形成緊固的密封。

2、而帶頸法蘭是一種特殊類型的法蘭，它在外圓上有一個突起的頸部。這個頸部用來與管子的外表面相連接。帶頸法蘭可以通過焊接或螺紋連接到管道上。它的設計使得管道與法蘭之間形成了一個密封的連接，并且具有較高的的機械強度。

3、在生產過程中，可能需要對法蘭進行測試和檢查。這可能包括進行壓力測試、泄漏測試、尺寸檢查等。翻轉法蘭可以方便操作人員或機械設備對法蘭進行全方位的檢查，確保其質量和符合標準要求。由輸送裝置輸送掉落在傳送帶上的法蘭會呈現多種形態，包括帶頸面向下以及帶頸面朝上等，不同放置狀態的法蘭可能需要花費更多的時間和精力來調整，增加了生產線工人的工作強度。

技術實現思路

1、本實用新型的目的在于提供一種法蘭生產用翻轉裝置，以解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種法蘭生產用翻轉裝置，包括第一傳送帶，其被用于輸送任意姿勢放置的帶頸法蘭，包括撥正桿，其被用于和傾斜的帶頸法蘭頂部接觸，將其由法蘭二撥動至法蘭一所呈現狀態，所述一種法蘭生產用翻轉裝置包括有：翻轉機構，監測機構，所述翻轉機構位于第一傳送帶右側，所述監測機構位于翻轉機構右側且呈對稱分布。

4、優選的，所述第一傳送帶兩側均設置有支撐柱，所述支撐柱一側均設置有伸縮彈簧。

5、優選的，所述伸縮彈簧設置有兩個，兩個所述伸縮彈簧分別連接于撥正桿的兩端。

6、優選的，所述第一傳送帶頂端放置有法蘭一以及法蘭二，所述撥正桿其用于將法蘭二撥動至法蘭一相同狀態。

7、優選的，所述第一傳送帶右側設置有第二傳送帶，所述第二傳送帶為對稱設置，且中部為鏤空狀態，所述第一傳送帶遠離法蘭一側設置有阻隔桿，其用于防止法蘭從第一傳送帶外表面掉落。

8、優選的，所述翻轉機構包括有固定臺，所述固定臺均設置于第一傳送帶右側，所述固定臺相對面之間轉動連接有驅動軸。

9、優選的，所述驅動軸外接有外部驅動伺服電機。

10、優選的，所述驅動軸外表面設置有轉動塊，所述轉動塊靠近第一傳送帶的一側設置有固定軸，所述固定軸外表面滑動連接有翻轉夾。

11、優選的，所述翻轉夾外接有外部驅動氣缸。

12、優選的，所述監測機構包括有龍門架，所述龍門架均設置于底座頂部，所述龍門架底部均設置有監測激光。

13、與現有技術相比，本實用新型具有如下有益效果：

14、通過翻轉機構將法蘭翻轉，可以將法蘭的翻轉工作轉交給機器來完成，從而減少了人工的參與。這樣可以降低工作人員的勞動強度和體力壓力，提高工作效率，翻轉機構可以提供穩定的支撐和合適的翻轉力度，從而減少法蘭因翻轉不當而受到損壞的風險。這可以保證法蘭的質量和完整性，延長法蘭的使用壽命。

15、通過阻隔桿可以避免法蘭從傳送帶掉落，落下的法蘭可能會對下方的設備或工作區域造成損壞。通過設置阻隔桿，可以避免法蘭直接掉在設備上或引起其他設備的破壞，保護設備的安全和完好。

16、通過第一傳送帶以及第二傳送帶的配合設置，將法蘭帶頸一側以及不帶頸一側完整監測，通過對法蘭進行檢查監測，可以確保符合相關法規和標準的要求，通過對法蘭進行檢查監測，可以及時發現法蘭是否存在腐蝕、裂紋以及尺寸是否符合標準等問題，防止有問題法蘭被使用，避免引起安全生產事故。

技術特征：

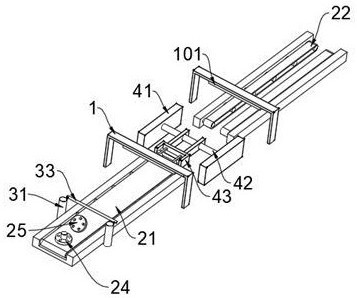

1.一種法蘭生產用翻轉裝置，其特征在于：

2.根據權利要求1所述的一種法蘭生產用翻轉裝置，其特征在于：所述第一傳送帶（21）兩側均設置有支撐柱（31），所述支撐柱（31）一側均設置有伸縮彈簧（32）。

3.根據權利要求2所述的一種法蘭生產用翻轉裝置，其特征在于：所述伸縮彈簧（32）設置有兩個，兩個所述伸縮彈簧（32）分別連接于撥正桿（33）的兩端。

4.根據權利要求3所述的一種法蘭生產用翻轉裝置，其特征在于：所述第一傳送帶（21）頂端放置有法蘭一（24）以及法蘭二（25），所述撥正桿（33）其用于將法蘭二（25）撥動至法蘭一（24）相同狀態。

5.根據權利要求4所述的一種法蘭生產用翻轉裝置，其特征在于：所述第一傳送帶（21）右側設置有第二傳送帶（22），所述第二傳送帶（22）為對稱設置，且中部為鏤空狀態，所述第一傳送帶（21）遠離法蘭一（24）側一側設置有阻隔桿（23），其用于防止法蘭從第一傳送帶（21）外表面掉落。

6.根據權利要求1所述的一種法蘭生產用翻轉裝置，其特征在于：所述翻轉機構包括有固定臺（41），所述固定臺（41）均設置于第一傳送帶（21）右側，所述固定臺（41）相對面之間轉動連接有驅動軸（42）。

7.根據權利要求6所述的一種法蘭生產用翻轉裝置，其特征在于：所述驅動軸（42）外接有外部驅動伺服電機。

8.根據權利要求7所述的一種法蘭生產用翻轉裝置，其特征在于：所述驅動軸（42）外表面設置有轉動塊（43），所述轉動塊（43）靠近第一傳送帶（21）的一側設置有固定軸（44），所述固定軸（44）外表面滑動連接有翻轉夾（45）。

9.根據權利要求8所述的一種法蘭生產用翻轉裝置，其特征在于：所述翻轉夾（45）外接有外部驅動氣缸。

10.根據權利要求1所述的一種法蘭生產用翻轉裝置，其特征在于：所述監測機構包括有龍門架（1），所述龍門架（1）均設置于第一傳送帶（21）以及第二傳送帶（22）上方，所述龍門架（1）底部均設置有監測激光（101）。

技術總結
一種法蘭生產用翻轉裝置，包括第一傳送帶，其被用于輸送任意姿勢放置的帶頸法蘭，包括撥正桿，其被用于和傾斜的帶頸法蘭頂部接觸，將其由法蘭二撥動至法蘭一所呈現狀態，所述一種法蘭生產用翻轉裝置包括有：翻轉機構，監測機構，所述翻轉機構位于第一傳送帶右側，所述監測機構位于翻轉機構右側且呈對稱分布通過翻轉機構將法蘭翻轉，可以將法蘭的翻轉工作轉交給機器來完成，從而減少了人工的參與。這樣可以降低工作人員的勞動強度和體力壓力，提高工作效率，翻轉機構可以提供穩定的支撐和合適的翻轉力度，從而減少法蘭因翻轉不當而受到損壞的風險。這可以保證法蘭的質量和完整性，延長法蘭的使用壽命，通過對法蘭進行檢查監測，可以確保符合相關法規和標準的要求。

技術研發人員：潘陳頤
受保護的技術使用者：寧波中安傳動科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
