本技術涉及一種存放裝置，特別是涉及一種采樣管存放裝置，屬于采樣管存放設備。

背景技術：

1、采樣管，是用于采樣收集各種樣本的樣品管，常采用塑料、玻璃等材質，其上部裝有密封帽，而采樣管的使用場景較多，需要暫存設備對采樣管進行防護和存放。

2、中國授權專利公告號為(cn216103504u)便攜式檢驗科采樣管存放裝置，通過設置階梯式采樣管放置區和交錯式采樣管放置孔，實現采樣管信息查看方便的技術效果，同時增加采樣工具放置區和手手柄在，實現采樣存放裝置攜帶簡單的技術效果。

3、但上述裝置采樣管在放圖放置孔中時，沒有固定構件，導致在使用時，出現傾斜情況容易導致采樣管從放置孔中脫落的情況。

技術實現思路

1、本實用新型的主要目的是為了解決沒有固定構件，導致在使用時，出現傾斜情況容易導致采樣管從放置孔中脫落的情況的問題，而提供一種采樣管存放裝置。

2、本實用新型的目的可以通過采用如下技術方案達到：

3、一種采樣管存放裝置，包括箱體以及安裝在所述箱體上端的蓋板，所述箱體的內部設置有多個卡板，所述卡板上均勻開設有多個放置槽，所述放置槽的內壁上安裝有固定構件，所述固定構件包括活動塞以及安裝在所述活動塞尾部的彈簧，所述活動塞的外壁上設置有限位塊。

4、進一步的，所述蓋板的一端與所述箱體轉動連接。

5、進一步的，所述蓋板的另一端設置有通過螺栓鎖緊的固定扣。

6、進一步的，所述蓋板的上端設置有提手。

7、進一步的，所述蓋板的下端設置有防護墊。

8、進一步的，所述卡板的兩端均設置有延伸架。

9、進一步的，所述箱體的內壁上設置有保溫層。

10、進一步的，所述保溫層上開設有多個用于所述延伸架滑動的滑槽。

11、進一步的，所述卡板上開設有滑動腔，所述活動塞與所述滑動腔滑動連接。

12、進一步的，所述活動塞的頂端設置有橡膠頭。

13、本實用新型的有益技術效果：按照本實用新型的采樣管存放裝置，通過將采樣管放入卡板上的放置槽內，利用固定構件中的活動塞配合彈簧對采樣管進行固定，提高設備的穩定性，同時在取用時還能夠通過延伸架整體移出卡板上的采樣管，方便使用。

技術特征：

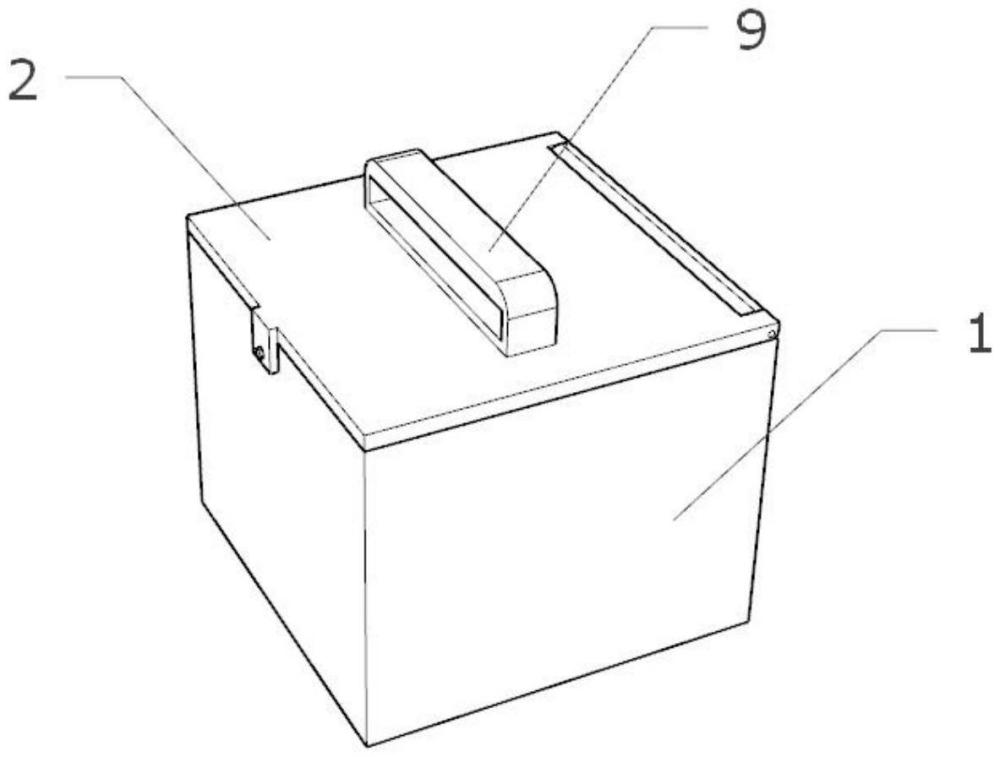

1.一種采樣管存放裝置，其特征在于，包括箱體(1)以及安裝在所述箱體(1)上端的蓋板(2)，所述箱體(1)的內部設置有多個卡板(4)，所述卡板(4)上均勻開設有多個放置槽，所述放置槽的內壁上安裝有固定構件(7)，所述固定構件(7)包括活動塞以及安裝在所述活動塞尾部的彈簧，所述活動塞的外壁上設置有限位塊(8)，所述卡板(4)上開設有滑動腔，所述活動塞與所述滑動腔滑動連接，所述活動塞的頂端設置有橡膠頭。

2.根據權利要求1所述的一種采樣管存放裝置，其特征在于，所述蓋板(2)的一端與所述箱體(1)轉動連接。

3.根據權利要求2所述的一種采樣管存放裝置，其特征在于，所述蓋板(2)的另一端設置有通過螺栓鎖緊的固定扣。

4.根據權利要求3所述的一種采樣管存放裝置，其特征在于，所述蓋板(2)的上端設置有提手(9)。

5.根據權利要求4所述的一種采樣管存放裝置，其特征在于，所述蓋板(2)的下端設置有防護墊(3)。

6.根據權利要求1所述的一種采樣管存放裝置，其特征在于，所述卡板(4)的兩端均設置有延伸架(5)。

7.根據權利要求6所述的一種采樣管存放裝置，其特征在于，所述箱體(1)的內壁上設置有保溫層(6)。

8.根據權利要求7所述的一種采樣管存放裝置，其特征在于，所述保溫層上開設有多個用于所述延伸架(5)滑動的滑槽。

技術總結
本技術公開了一種采樣管存放裝置，屬于采樣管存放設備技術領域，包括箱體以及安裝在箱體上端的蓋板，箱體的內部設置有多個卡板，卡板上均勻開設有多個放置槽，放置槽的內壁上安裝有固定構件，固定構件包括活動塞以及安裝在活動塞尾部的彈簧，活動塞的外壁上設置有限位塊。本技術通過將采樣管放入卡板上的放置槽內，利用固定構件中的活動塞配合彈簧對采樣管進行固定，提高設備的穩定性，同時在取用時還能夠通過延伸架整體移出卡板上的采樣管，方便使用。

技術研發人員：劉暢,王雯,王曼麗,高躍芬,李寬,王建帥
受保護的技術使用者：安徽華名檢測技術有限公司
技術研發日：20240619
技術公布日：2025/4/28
