本技術涉及一種吸盤裝置，尤其是涉及一種電子元器件加工吸盤裝置。

背景技術：

1、電子元器件是電子元件和小型的機器、儀器的組成部分，其本身常由若干零件構成，可以在同類產品中通用，常指電器、無線電、儀表等工業的某些零件，是電容、晶體管、游絲、發條等電子器件的總稱，對電子元器件進行加工時需要對其進行固定，由于電子元器件的規格不一致，現有的吸盤無法根據不同大小的電子元器件對吸盤的位置進行調節。

2、專利公開號cn219854621u公開了一種吸盤等距變距機構，包括安裝板，安裝板連接有電機安裝板，承載安裝板，電機安裝板與承載安裝板之間連接有導向滑桿、螺桿軸，導向滑桿、螺桿軸滑動連接架體等距分布移動組件，架體等距分布移動組件連接有多組均勻分布的真空吸盤組件，電機安裝板連接有伺服電機，伺服電機通過皮帶組件與螺桿軸傳動連接。但是該變距機構只能沿螺桿軸軌跡進行等距移動，對于部分尺寸的電子元器件無法有效吸附固定。

技術實現思路

1、本實用新型的目的就是為了克服上述現有技術存在的缺陷而提供一種電子元器件加工吸盤裝置，可根據不同大小的電子元器件對吸盤的位置進行調節，便于對不同大小的電子元器件進行吸附固定，操作便捷，使用范圍廣。

2、本實用新型的目的可以通過以下技術方案來實現：

3、一種電子元器件加工吸盤裝置，包括：

4、安裝板；

5、固定在所述安裝板上的第一吸盤組件，包括若干第一吸盤；

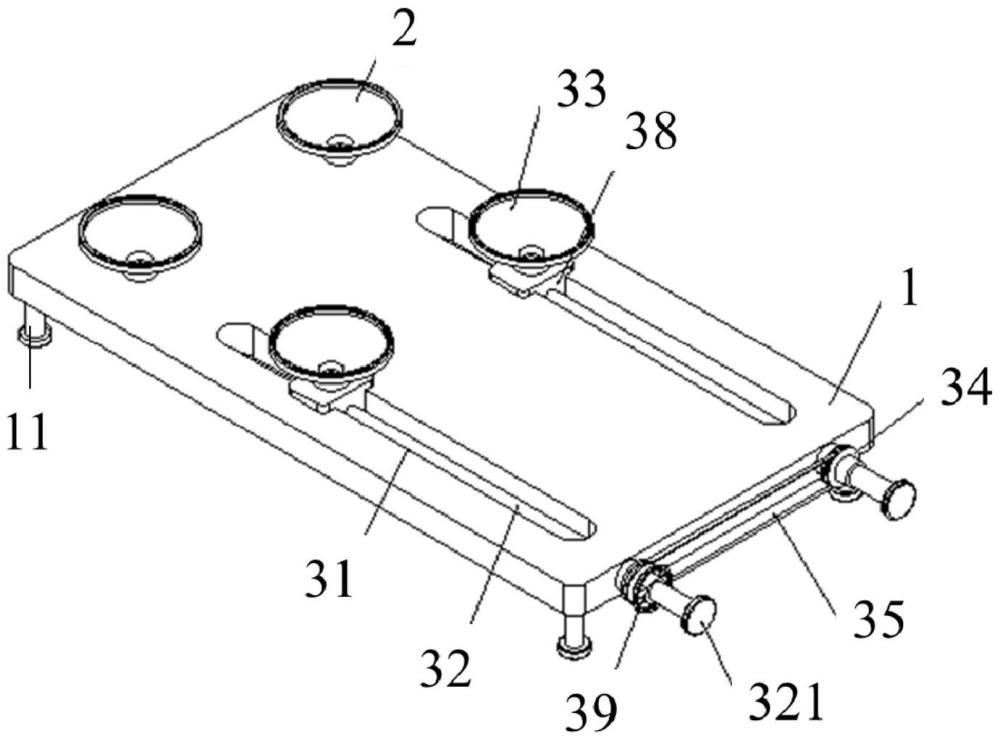

6、設置在所述安裝板上且可移動的第二吸盤組件，包括設置在所述安裝板上的若干導向槽、設置在所述導向槽內并一端穿過安裝板的絲桿、安裝在所述絲桿上且隨其移動的第二吸盤、位于所述安裝板一側并與所述絲桿連接的傳動輪、以及連接所述傳動輪的傳送帶。

7、進一步地，所述的第一吸盤之間通過第一連接管連接。

8、更進一步地，所述第一連接管上安裝有第一吸氣泵。

9、更進一步地，所述安裝板上設置有若干第一安裝孔，所述第一連接管的兩端穿過所述第一安裝孔與所述第一吸盤連接。

10、進一步地，所述第二吸盤之間通過第二連接管連接。

11、更進一步地，所述第二連接管上安裝有第二吸氣泵。

12、進一步地，所述第二吸盤底部設置有導向塊，所述導向塊穿過所述絲桿并隨所述絲桿的轉動而移動。

13、更進一步地，所述導向塊的內部設置有第二安裝孔，所述第二連接管穿過所述第二安裝孔與所述導向塊連接。

14、進一步地，所述絲桿與所述傳動輪之間通過內螺紋筒連接。

15、進一步地，所述安裝板側部安裝有若干螺紋孔，多多互絲桿穿過所述螺紋孔。

16、進一步地，所述絲桿的其中一個連接有電機。

17、進一步地，所述絲桿突出所述安裝板的一端安裝有限位塊。

18、進一步地，所述第一吸盤為2～4個，所述第二吸盤數量與所述第一吸盤數量相同，所述第一吸盤呈直線型排布，所述第二吸盤與所述第一吸盤平行。

19、進一步地，所述安裝板為矩形板。

20、進一步地，所述安裝板的四角底部安裝有四個支撐柱。

21、與現有技術相比，本實用新型具有以下優點：

22、一、使用范圍廣：由于內螺紋筒、絲桿、螺紋孔、導向塊、傳動輪以及傳送帶配合帶動導向塊在導向槽的內部滑動，對第一吸盤和第二吸盤的位置進行同步調節，使得便于對不同大小的電子元器件進行吸附固定，且操作簡單、方便。

23、二、使用便攜：通過第一吸氣泵、第一連接管、第二吸氣泵、第二連接管對第一吸盤和第二吸盤進行抽氣，便于將第一吸盤和第二吸盤待進行固定的電子元器件進行吸附固定，使該裝置固定能力強，不易脫落。

技術特征：

1.一種電子元器件加工吸盤裝置，其特征在于，包括：

2.根據權利要求1所述的一種電子元器件加工吸盤裝置，其特征在于，所述的第一吸盤(21)之間通過第一連接管(22)連接。

3.根據權利要求2所述的一種電子元器件加工吸盤裝置，其特征在于，所述第一連接管(22)上安裝有第一吸氣泵(23)。

4.根據權利要求1所述的一種電子元器件加工吸盤裝置，其特征在于，所述第二吸盤(33)之間通過第二連接管(36)連接。

5.根據權利要求4所述的一種電子元器件加工吸盤裝置，其特征在于，所述第二連接管(36)上安裝有第二吸氣泵(37)。

6.根據權利要求1所述的一種電子元器件加工吸盤裝置，其特征在于，所述第二吸盤(33)底部設置有導向塊(38)，所述導向塊(38)穿過所述絲桿(32)并隨所述絲桿(32)的轉動而移動。

7.根據權利要求1所述的一種電子元器件加工吸盤裝置，其特征在于，所述絲桿(32)與所述傳動輪(34)之間通過內螺紋筒(39)連接。

8.根據權利要求1所述的一種電子元器件加工吸盤裝置，其特征在于，所述絲桿(32)的其中一個連接有電機。

9.根據權利要求1所述的一種電子元器件加工吸盤裝置，其特征在于，所述絲桿(32)突出所述安裝板(1)的一端安裝有限位塊(321)。

10.根據權利要求1所述的一種電子元器件加工吸盤裝置，其特征在于，所述第一吸盤(21)為2～4個，所述第二吸盤(33)數量與所述第一吸盤(21)數量相同，所述第一吸盤(21)呈直線型排布，所述第二吸盤(33)與所述第一吸盤(21)平行。

技術總結
本技術涉及一種電子元器件加工吸盤裝置，包括：安裝板；固定在所述安裝板上的第一吸盤組件，包括若干第一吸盤；設置在所述安裝板上且可移動的第二吸盤組件，包括設置在所述安裝板上的若干導向槽、設置在所述導向槽內并一端穿過安裝板的絲桿、安裝在所述絲桿上且隨其移動的第二吸盤、位于所述安裝板一側并與所述絲桿連接的傳動輪、以及連接所述傳動輪的傳送帶。與現有技術相比，本技術可根據不同大小的電子元器件對吸盤的位置進行調節，便于對不同大小的電子元器件進行吸附固定，操作便捷，使用范圍廣。

技術研發人員：周倩,蔣建國,毛西屏
受保護的技術使用者：上海昊佰智造精密電子股份有限公司
技術研發日：20240625
技術公布日：2025/4/28
