本技術涉及鏟刀，具體是一種內減速擺式磨鏟刀。

背景技術：

1、磨粉機廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工，當被磨物料進入磨腔后，鏟刀會將鏟起的物料送入磨粉機內，目前的鏟刀會把鏟起的物料送入磨輥與磨環之間進行碾壓，目前的鏟刀會鏟起物料堆積在同一個層面上，這樣會使磨輥磨環中部磨損嚴重，減少磨輥磨環的使用壽命，此時需要一種新的鏟刀可以均勻的把物料平均分配給磨輥磨環上。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種內減速擺式磨鏟刀。

2、本實用新型提供的一種內減速擺式磨鏟刀，包括，磨粉機，所述磨粉機上安裝有磨粉機鏟刀；磨粉機鏟刀包括刀架、安裝在刀架側面上的傾斜刀具，所述刀架上還設置有用于對刀架上的物料進行抹平的抹平組件；所述刀架上開設有用于存放物料的放置槽。

3、優選的，所述放置槽的內底面為傾斜面。

4、優選的，所述抹平組件包括安裝在刀架上的支撐架和安裝在支撐架上的分割組件；所述抹平組件在放置槽的上方。

5、優選的，所述支撐架包括支撐擋板和安裝在支撐擋板上的第一固定組件，所述第一固定組件為安裝在支撐擋板上的固定條，所述固定條通過螺栓與刀架固定，所述第一固定組件的數量至少為一個。

6、優選的，所述分割組件包括安裝在支撐擋板上的切割塊和安裝在切割塊上并用于把切割塊安裝在支撐擋板上的第二固定組件，所述第二固定組件為安裝在切割塊上的連接條，所述連接條通過螺栓與刀架固定，所述第二固定組件的數量至少為一個，所述切割塊的形狀為三角形。

7、優選的，所述抹平組件安裝的角度與放置槽傾斜的角度一致。

8、與相關技術相比較，本實用新型提供的一種內減速擺式磨鏟刀具有如下有益效果：本鏟刀在使用時，首先傾斜刀具可以有效的把物料鏟入刀架內，然后，物料就會從傾斜面流出，此時，抹平組件可以有效的把物料均勻的分開，這樣流出的物料就不會扎堆，造成物料堆積在同一個層面上的情況。

技術特征：

1.一種內減速擺式磨鏟刀，包括，磨粉機，其特征在于，所述磨粉機上安裝有磨粉機鏟刀；

2.根據權利要求1所述的一種內減速擺式磨鏟刀，其特征在于，所述放置槽的內底面為傾斜面。

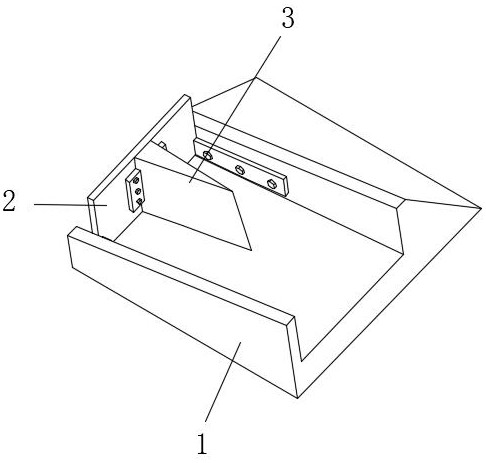

3.根據權利要求2所述的一種內減速擺式磨鏟刀，其特征在于，所述抹平組件包括安裝在刀架（1）上的支撐架和安裝在支撐架上的分割組件；

4.根據權利要求3所述的一種內減速擺式磨鏟刀，其特征在于，所述支撐架包括支撐擋板（2）和安裝在支撐擋板（2）上的第一固定組件，所述第一固定組件為安裝在支撐擋板（2）上的固定條（4），所述固定條（4）通過螺栓與刀架（1）固定，所述第一固定組件的數量至少為一個。

5.根據權利要求4所述的一種內減速擺式磨鏟刀，其特征在于，所述分割組件包括安裝在支撐擋板（2）上的切割塊（3）和安裝在切割塊（3）上并用于把切割塊（3）安裝在支撐擋板（2）上的第二固定組件，所述第二固定組件為安裝在切割塊（3）上的連接條（5），所述連接條（5）通過螺栓與刀架（1）固定，所述第二固定組件的數量至少為一個。

6.根據權利要求5所述的一種內減速擺式磨鏟刀，其特征在于，所述切割塊（3）的形狀為三角形。

7.根據權利要求3所述的一種內減速擺式磨鏟刀，其特征在于，所述抹平組件安裝的角度與放置槽傾斜的角度一致。

技術總結
本技術涉及鏟刀技術領域，具體是一種內減速擺式磨鏟刀，一種內減速擺式磨鏟刀，包括，磨粉機，所述磨粉機上安裝有磨粉機鏟刀；磨粉機鏟刀包括刀架、安裝在刀架側面上的傾斜刀具，所述刀架上還設置有用于對刀架上的物料進行抹平的抹平組件；所述刀架上開設有用于存放物料的放置槽，本鏟刀在使用時，首先傾斜刀具可以有效的把物料鏟入刀架內，然后，物料就會從傾斜面流出，此時，抹平組件可以有效的把物料均勻的分開，這樣流出的物料就不會扎堆，造成物料堆積在同一個層面上的情況。

技術研發人員：侯憲勇,萬闖建,陳昭議,薛迎輝
受保護的技術使用者：黎明重工股份有限公司
技術研發日：20240625
技術公布日：2025/4/28
