本技術涉及一種加藥箱，具體是一種斜底加藥箱。

背景技術：

1、目前，通過滾塑工藝制造而成的加藥箱主要是正錐底加藥箱，也就是加藥箱的箱底是一個正圓錐底，其目的是為了方便加藥箱內的液體能夠通過圓錐狀最低處的排空口進行快速排空，而正錐底加藥箱因為底部的錐狀凸起和需要從該錐狀?凸起才能引出液體進行排空，故往往需要配置一個金屬焊接的框架式底座進行抬高和支撐，但是設有排空口的圓錐狀最低處正好位于箱底的中心，而現有加藥箱的體積往往很大，故從箱底最中心穿過框架式底座經側面引出液體進行排空，在實際操作中就顯得相當麻煩、不便；同時，一些生產廠家也想到了偏錐底加藥箱，也就是將圓錐狀箱底的最低處偏離箱底中心靠近箱壁，再穿過框架式底座的側面引出液體進行排空就會更為簡單、方便；然而，偏錐底加藥箱的箱底在承受液體重量時，無法像正錐底加藥箱的箱底可以平均分擔承重，該液體重量通常會集中在箱底的某一區域，此時箱底又是懸空無支撐設計，就容易造成箱底支撐強度的不足，進而也影響了加藥箱的結構可靠性。

技術實現思路

1、本實用新型所要解決的技術問題在于克服現有技術的缺陷而提供一種方便內部液體的排空操作、增強箱底支撐力和保證結構可靠性的斜底加藥箱。

2、本實用新型的技術問題通過以下技術方案實現：

3、一種斜底加藥箱，包括滾塑一體成型的箱頂、箱壁和箱底，所述的箱底相對水平面呈傾斜設置，該箱底的傾斜最低處設有穿過箱壁向外連通的排空口，箱底的外圓周設有一圈支撐圍邊，該支撐圍邊內設有多個內鑲件填充塊，每個內鑲件填充塊的頂端均與箱底滾塑一體，多個內鑲件填充塊的底端和支撐圍邊的底端均處于同一水平面上，并由該多個內鑲件填充塊對所述箱底形成共同支撐。

4、所述的多個內鑲件填充塊按照箱底的傾斜方向依次等距分布。

5、所述的每個內鑲件填充塊均呈長條狀，且每個內鑲件填充塊的長條狀兩端分別連體相交在支撐圍邊上。

6、所述的每個內鑲件填充塊均為內設空腔的中空塊。

7、所述的支撐圍邊是由箱壁的底部外圓周連體向下延伸而成，并由該支撐圍邊對加藥箱形成支撐。

8、所述的箱底的傾斜最低處連體相交在箱壁上，并在該相交處設有連體向外延伸并凸起在箱壁的外表面上的排空管，該排空管內沿軸向貫通形成排空口。

9、所述的箱頂設有箱口和可拆式蓋合箱口的箱蓋。

10、所述的箱口和蓋合箱口的箱蓋設置在箱頂的安裝斜面上。

11、所述的箱頂設有加強凸筋。

12、與現有技術相比，本實用新型主要是將加藥箱的箱底相對水平面呈傾斜設置，并在該箱底的傾斜最低處設有穿過箱壁向外連通的排空口，也就是將排空口直接設計在箱壁上以形成側面連通，從而方便內部液體的排空操作；同時，箱底的外圓周還設有一圈支撐圍邊，該支撐圍邊內設有多個內鑲件填充塊，并使每個內鑲件填充塊的頂端均與箱底滾塑一體，多個內鑲件填充塊的底端和支撐圍邊的底端均處于同一水平面上，并由該多個內鑲件填充塊來對箱底進行共同支撐，使得箱底不再懸空無支撐，故即使箱底承受液體重量不均勻時，也不會出現支撐強度不足的現象，特別是每個內鑲件填充塊都不是獨立支撐箱底的，而是與支撐圍邊連體相交后形成了共同協作的整體式支撐結構，這不但省略了傳統的錐底加藥箱需要配置一個金屬焊接的框架式底座進行抬高和支撐的麻煩，而且還能提高加藥箱底部的支撐力，保證加藥箱的結構可靠性。

技術特征：

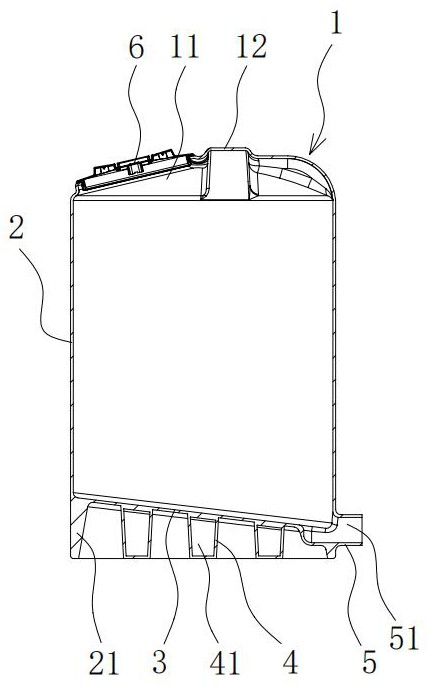

1.一種斜底加藥箱，包括滾塑一體成型的箱頂（1）、箱壁（2）和箱底（3），其特征在于所述的箱底（3）相對水平面呈傾斜設置，該箱底（3）的傾斜最低處設有穿過箱壁（2）向外連通的排空口（51），箱底（3）的外圓周設有一圈支撐圍邊（21），該支撐圍邊內設有多個內鑲件填充塊（4），每個內鑲件填充塊（4）的頂端均與箱底（3）滾塑一體，多個內鑲件填充塊（4）的底端和支撐圍邊（21）的底端均處于同一水平面上，并由該多個內鑲件填充塊（4）對所述箱底（3）形成共同支撐。

2.根據權利要求1所述的一種斜底加藥箱，其特征在于所述的多個內鑲件填充塊（4）按照箱底（3）的傾斜方向依次等距分布。

3.根據權利要求1所述的一種斜底加藥箱，其特征在于所述的每個內鑲件填充塊（4）均呈長條狀，且每個內鑲件填充塊（4）的長條狀兩端分別連體相交在支撐圍邊（21）上。

4.根據權利要求1所述的一種斜底加藥箱，其特征在于所述的每個內鑲件填充塊（4）均為內設空腔（41）的中空塊。

5.根據權利要求1所述的一種斜底加藥箱，其特征在于所述的支撐圍邊（21）是由箱壁（2）的底部外圓周連體向下延伸而成，并由該支撐圍邊（21）對加藥箱形成支撐。

6.根據權利要求1所述的一種斜底加藥箱，其特征在于所述的箱底（3）的傾斜最低處連體相交在箱壁（2）上，并在該相交處設有連體向外延伸并凸起在箱壁（2）的外表面上的排空管（5），該排空管內沿軸向貫通形成排空口（51）。

7.根據權利要求1所述的一種斜底加藥箱，其特征在于所述的箱頂（1）設有箱口（11）和可拆式蓋合箱口的箱蓋（6）。

8.根據權利要求7所述的一種斜底加藥箱，其特征在于所述的箱口（11）和蓋合箱口的箱蓋（6）設置在箱頂（1）的安裝斜面（13）上。

9.根據權利要求7所述的一種斜底加藥箱，其特征在于所述的箱頂（1）設有加強凸筋（12）。

技術總結
本技術公開了一種斜底加藥箱，包括箱頂、箱壁和箱底等，主要是將箱底相對水平面呈傾斜設置，并在箱底的傾斜最低處設有穿過箱壁向外連通的排空口，以使排空口形成側面連通，從而方便內部液體的排空操作；同時，箱底的外圓周還設有一圈支撐圍邊，其內再設有多個內鑲件填充塊，并使每個內鑲件填充塊的頂端均與箱底滾塑一體，多個內鑲件填充塊的底端和支撐圍邊的底端均處于同一水平面上，可由該多個內鑲件填充塊來對箱底進行共同支撐，使得箱底不再懸空無支撐，故即使箱底承受液體重量不均勻時，也不會出現支撐強度不足的現象，特別是每個內鑲件填充塊都與支撐圍邊連體相交后形成了共同協作的整體式支撐結構，能增強箱底支撐力和保證結構可靠性。
