本技術涉及ic包裝管，具體涉及通用性強的ic包裝管。

背景技術：

1、ic包裝管是用于集成電路封裝和運輸?shù)膶Ｓ冒b管，具有保護、固定和運輸集成電路的功能。它主要用于集成電路的封裝和運輸，確保集成電路在運輸過程中不受損壞，同時便于存儲和分發。

2、現有的ic包裝管大多需要根據具體的ic的形狀以及引腳的位置進行定制，只能針對單一種類的ic使用，通用性較差，適用范圍不廣，無法滿足使用需求。

技術實現思路

1、針對上述現有技術的缺陷，本實用新型提供通用性強的ic包裝管，可以針對多種類型的ic使用，通用性強，適用范圍廣，能夠滿足使用需求。

2、為實現上述目的，本實用新型所采用的技術方案是：

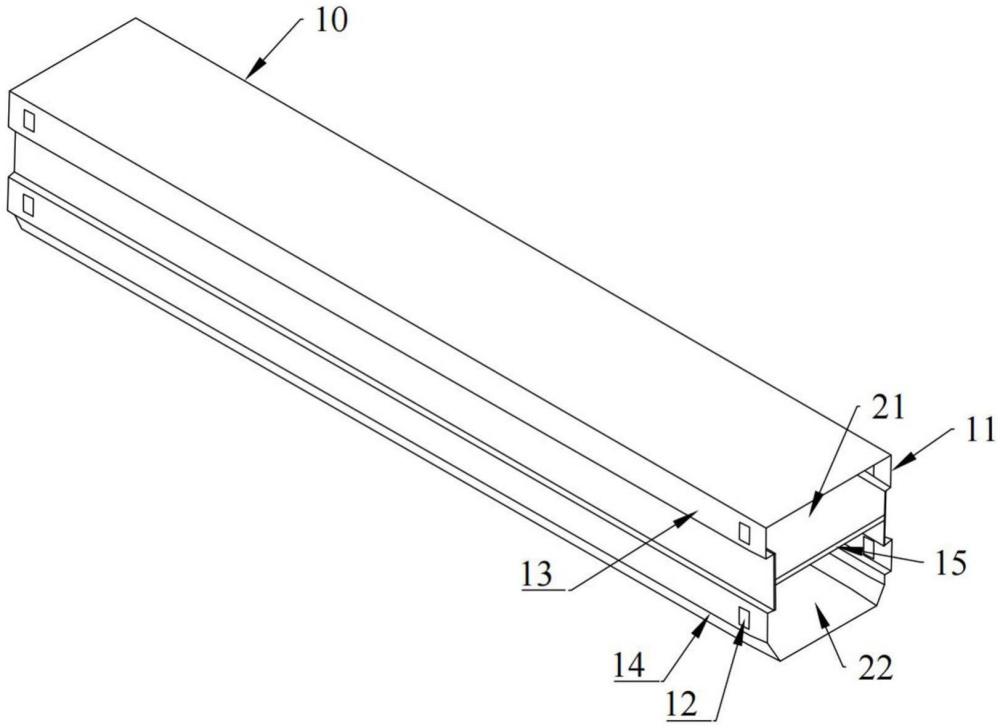

3、通用性強的ic包裝管，包括管體，管體內設有內腔，內腔由第一空腔和第二空腔組成，管體包括上端部和下端部，上端部和下端部之間通過隔板分隔開，第一空腔設置于上端部內，第二空腔設置于下端部內，第一空腔呈t字形設置，第二空腔呈十字形設置，下端部下端的側壁由上往下向內傾斜。

4、上述說明中，作為優選，管體的內壁上設有插槽，隔板通過插槽可拆卸的安裝于內腔內。

5、上述說明中，作為優選，管體的兩端均設有開口，開口的側壁設有卡槽。

6、上述說明中，作為優選，管體外壁涂覆防靜電層。

7、上述說明中，作為優選，第一空腔和第二空腔的側壁均設有加強筋。

8、上述說明中，作為優選，管體為透明材料制成。

9、本實用新型所產生的有益效果是：管體內設有內腔，內腔由第一空腔和第二空腔組成，管體包括上端部和下端部，上端部和下端部之間通過隔板分隔開，第一空腔設置于上端部內，第二空腔設置于下端部內，第一空腔呈t字形設置，第二空腔呈十字形設置，放置ic時，可以針對引腳伸出的位置，選擇相應的放置位，當ic引腳從側面伸出時，將其放置在第一空腔內，ic主體卡于第一空腔的底部。引腳可以從第一空腔的頂部向外伸展，保持穩定的同時，避免引腳出現損壞，當ic引腳從頂部或底部伸出時，將其放置在第二空腔內，ic主體卡于第二空腔的中部，其引腳可以從頂部或底部伸展，保持穩定的同時，避免引腳出現損壞，可以針對多種類型的ic使用，通用性強，適用范圍廣，能夠滿足使用需求；下端部下端的側壁由上往下向內傾斜，傾斜的側壁設計可以增加管體的抗壓和抗彎能力，防止由于碰撞或擠壓而造成損壞，使其在承受各種運輸時更加穩定，且傾斜的側壁有助于在放置ic時，更加順暢，防止出現卡料。

技術特征：

1.通用性強的ic包裝管，包括管體，其特征在于：管體內設有內腔，內腔由第一空腔和第二空腔組成，管體包括上端部和下端部，上端部和下端部之間通過隔板分隔開，第一空腔設置于上端部內，第二空腔設置于下端部內，第一空腔呈t字形設置，第二空腔呈十字形設置，下端部下端的側壁由上往下向內傾斜。

2.根據權利要求1所述的通用性強的ic包裝管，其特征在于：管體的內壁上設有插槽，隔板通過插槽可拆卸的安裝于內腔內。

3.根據權利要求1所述的通用性強的ic包裝管，其特征在于：管體的兩端均設有開口，開口的側壁設有卡槽。

4.根據權利要求1所述的通用性強的ic包裝管，其特征在于：管體外壁涂覆防靜電層。

5.根據權利要求1所述的通用性強的ic包裝管，其特征在于：第一空腔和第二空腔的側壁均設有加強筋。

6.根據權利要求1所述的通用性強的ic包裝管，其特征在于：管體為透明材料制成。

技術總結
本技術涉及IC包裝管技術領域，具體公開了通用性強的IC包裝管，包括管體，管體內設有內腔，內腔由第一空腔和第二空腔組成，管體包括上端部和下端部，上端部和下端部之間通過隔板分隔開，第一空腔設置于上端部內，第二空腔設置于下端部內，第一空腔呈T字形設置，第二空腔呈十字形設置，下端部下端的側壁由上往下向內傾斜。本技術可以針對多種類型的IC使用，通用性強，適用范圍廣，能夠滿足使用需求。

技術研發人員：嚴端偉
受保護的技術使用者：東莞市瑞展塑膠科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
