本技術涉及一種柔性袋固定裝置及其應用的柔性袋，屬于柔性袋固定設備。

背景技術：

1、生物制藥領域中，產品伴隨有凍存需求，需要專用可控的冷凍裝置。可控的冷凍裝置按結構分為臥式和立式兩種，立式冷凍裝置需要特定的固定裝置方能便捷實現產品冷凍。先將液態產品灌裝到一次性柔性袋內，然后放入專用設備內進行冷凍處理，再放入低溫冰箱或冷庫中存儲。在此過程中，為便于后續冷凍處理，常規做法，是先將空的柔性袋放置在的凍存殼里或固定在專用固定裝置上，然后再進行灌裝、冷凍，冷凍結束后的產品，直接同固定裝置一起放入低溫冰箱或冷庫中存儲。

2、針對立式冷凍裝置的柔性袋凍存操作，一方面，由于固定裝置結構各異，致使存儲空間利用率低，無法滿足狹小空間的存儲需求；另一方面，固定裝置一旦與柔性袋固定，很難拆卸，且易造成柔性袋破損。

技術實現思路

1、本實用新型要解決的技術問題是現有的立式冷凍用柔性袋固定裝置存儲空間利用率低，柔性袋與之固定后較難拆卸且易造成柔性袋破損的問題。

2、為了解決上述技術問題，本實用新型提供一種柔性袋固定裝置及其應用的柔性袋，結構簡單可以實現快捷安裝或拆卸，柔性袋與固定裝置可分離，極大提升了存儲空間利用率。

3、為實現上述技術目的，達到上述技術效果，本申請通過以下技術方案實現：

4、第一方面，本實用新型提供了一種柔性袋固定裝置，包括固定框體及夾持組件，所述固定框體中部設有至少一個用于置入柔性袋的容置空間，所述夾持組件設置在固定框體內壁上對置入所述容置空間的柔性袋進行固定夾持。

5、優選的，所述固定框體包括第一框架、第二框架及連桿組，所述第一框架與所述第二框架間隔設置并通過多組所述連桿組連接固定，多組所述連桿組上下間隔設置，所述容置空間位于第一框架與第二框架兩相對內壁及間隔設置的兩組連桿組之間。

6、進一步的，所述夾持組件包括固定板、壓板及緊固件，所述固定板設置有兩個并分設在所述第一框架及第二框架相對的側壁上，所述壓板與固定板對應設置有兩個，對應設置的壓板及固定板通過多個所述緊固件可拆卸固定，柔性袋兩側夾持在固定板及壓板之間。

7、更進一步的，所述固定板上設置有與所述緊固件連接適配的固定結構，所述固定結構包括但不限于通孔、螺紋孔、鉸鏈。

8、更進一步的，所述固定板上開設有用于卡設柔性袋的卡槽。

9、更進一步的，所述緊固件上下間隔設置有兩個，所述壓板上設置有與緊固件相適配的第一定位槽和第二定位槽。

10、優選的，所述固定框體頂部設置有至少一個連接板，所述連接板背離固定框體的一側設置有把手。

11、第二方面，本實用新型提供了一種柔性袋，包括柔性袋體及柔性管道，柔性管道設置在柔性袋體上用于與灌裝系統對接進行液體產品的分裝，所述柔性袋體應用上述柔性袋固定裝置進行固定儲存。

12、優選的，所述柔性袋體上開設有與所述固定結構相適配的固定孔，所述緊固件穿設所述固定孔。

13、優選的，所述柔性袋體上設置有與所述卡槽卡接適配的固定棒。

14、本實用新型提供的一種柔性袋固定裝置及其應用的柔性袋，存在以下優點：

15、1.本實用新型的柔性袋固定裝置，通過由固定板、壓板及緊固件組成的夾持組件，可以實現快接安裝或拆卸，進而便于柔性袋固定裝置上柔性袋的拆裝。

16、2.本實用新型的柔性袋固定裝置，通過柔性袋與固定裝置分離，極大提升了存儲空間利用率。

17、3.本實用新型的柔性袋固定裝置，結構簡單，易于制造，實用性強。

技術特征：

1.一種柔性袋固定裝置，其特征在于，包括固定框體(1)及夾持組件(2)，所述固定框體(1)中部設有至少一個用于置入柔性袋的容置空間，所述夾持組件(2)設置在固定框體(1)內壁上對置入所述容置空間的柔性袋進行固定夾持。

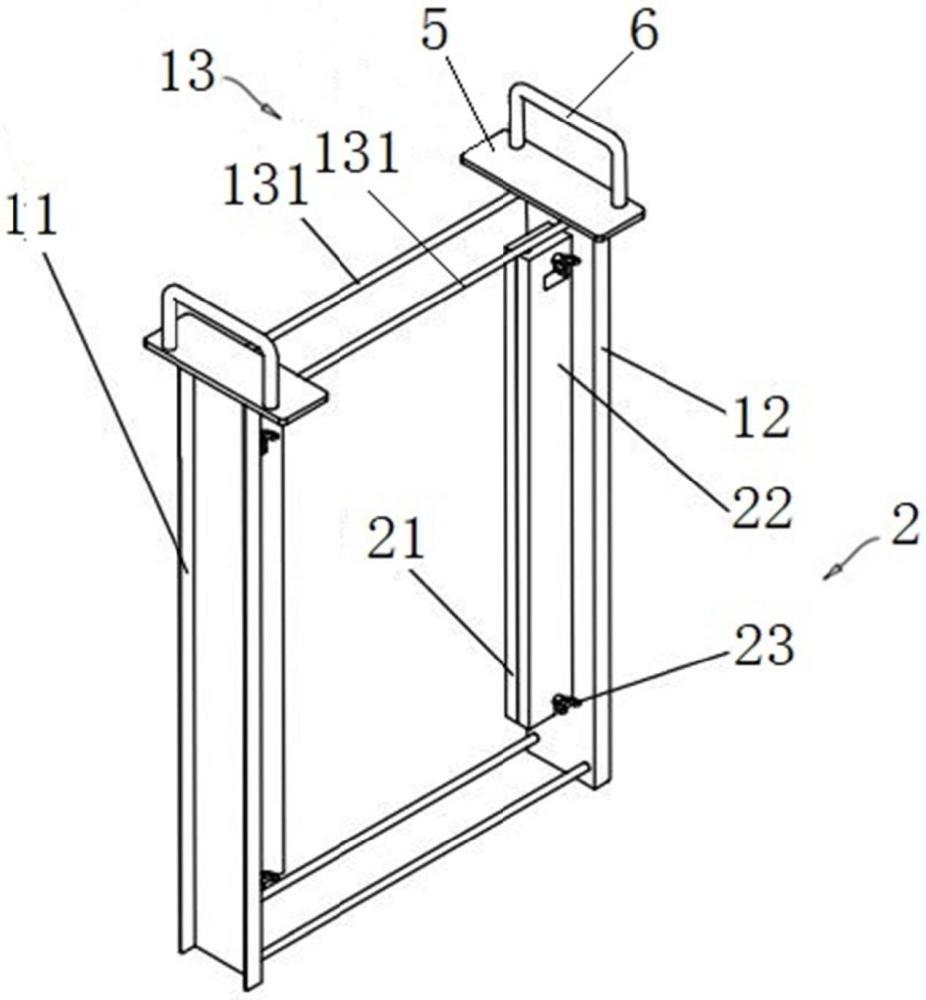

2.如權利要求1所述的一種柔性袋固定裝置，其特征在于，所述固定框體(1)包括第一框架(11)、第二框架(12)及連桿組(13)，所述第一框架(11)與所述第二框架(12)間隔設置并通過多組所述連桿組(13)連接固定，多組所述連桿組(13)上下間隔設置，所述容置空間位于第一框架(11)與第二框架(12)兩相對內壁及間隔設置的兩組連桿組(13)之間。

3.如權利要求2所述的一種柔性袋固定裝置，其特征在于，所述夾持組件(2)包括固定板(21)、壓板(22)及緊固件(23)，所述固定板(21)設置有兩個并分設在所述第一框架(11)及第二框架(12)相對的側壁上，所述壓板(22)與固定板(21)對應設置有兩個，對應設置的壓板(22)及固定板(21)通過多個所述緊固件(23)可拆卸固定，柔性袋兩側夾持在固定板(21)及壓板(22)之間。

4.如權利要求3所述的一種柔性袋固定裝置，其特征在于，所述固定板(21)上設置有與所述緊固件(23)連接適配的固定結構，所述固定結構包括但不限于通孔、螺紋孔、鉸鏈。

5.如權利要求4所述的一種柔性袋固定裝置，其特征在于，所述固定板(21)上開設有用于卡設柔性袋的卡槽(7)。

6.如權利要求3所述的一種柔性袋固定裝置，其特征在于，所述緊固件(23)上下間隔設置有兩個，所述壓板(22)上設置有與緊固件(23)相適配的第一定位槽(3)和第二定位槽(4)。

7.如權利要求1所述的一種柔性袋固定裝置，其特征在于，所述固定框體(1)頂部設置有至少一個連接板(5)，所述連接板(5)背離固定框體(1)的一側設置有把手(6)。

8.一種柔性袋，包括柔性袋體(8)及柔性管道(9)，柔性管道(9)設置在柔性袋體(8)上用于與灌裝系統對接進行液體產品的分裝，其特征在于，所述柔性袋體(8)應用如權利要求5所述的柔性袋固定裝置進行固定儲存。

9.如權利要求8所述的一種柔性袋，其特征在于，所述柔性袋體(8)上開設有與所述固定結構相適配的固定孔(81)，所述緊固件(23)穿設所述固定孔(81)。

10.如權利要求8所述的一種柔性袋，其特征在于，所述柔性袋體(8)上設置有與所述卡槽(7)卡接適配的固定棒(82)。

技術總結
本技術公開了一種柔性袋固定裝置及其應用的柔性袋，包括固定框體及夾持組件，固定框體中部設有至少一個用于置入柔性袋的容置空間，夾持組件設置在固定框體內壁上對置入容置空間的柔性袋進行固定夾持；固定框體包括第一框架、第二框架及連桿組，第一框架與第二框架間隔設置并通過多組連桿組連接固定，多組連桿組上下間隔設置；夾持組件包括固定板、壓板及緊固件，固定板設置有兩個并分設在第一框架及第二框架相對的側壁上，壓板與固定板對應設置有兩個，對應設置的壓板及固定板通過多個緊固件可拆卸固定，柔性袋兩側夾持在固定板及壓板之間。本技術的柔性袋固定裝置結構簡單可以實現快捷安裝或拆卸，柔性袋與固定裝置可分離，極大提升了存儲空間利用率。

技術研發人員：郭全舉,張冬雪,于海勇,劉超
受保護的技術使用者：東富龍科技集團股份有限公司
技術研發日：20240627
技術公布日：2025/4/28
