本申請涉及藥瓶回收設備，具體為一種松樹打孔注藥藥瓶回收裝置。

背景技術：

1、世界上的松樹種類有八十余種，不僅種類多，而且分布廣，如分布于華北、西北幾省區的油松、樟子松、黑松和赤松，華中幾省的馬尾松、黃山松、高山松，秦巴山區的巴山松，以及臺灣松和北美短葉松，多數是我國荒山造林的主要樹種，松墨天牛是中國松樹的重要蛀干害蟲，也是松樹的毀滅性病害松材線蟲病的主要媒介昆蟲。松材線蟲病傳染性極強，被稱為“松樹的癌癥”。在我國松材線蟲病主要寄生在松屬植物，例如：赤松、馬尾松、黃松、濕地松、黑松等當中，目前有一種通過對松樹注藥達到消滅松褐天牛、抑制松材線蟲病的方法，在樹干打孔注藥，通過輸導組織輸送到樹木的每個部位，從而起到防治病蟲害的作用。

2、作業人員一般會將帶有長尖嘴的藥瓶通過打孔插到松樹上，藥液注入樹干，樹干注藥過程結束后，作業人員需要徒手將藥瓶摘下，但是徒手將藥瓶摘下費時費力，而且藥瓶的長尖嘴殘留有毒藥液容易傷到作業人員的手部。

3、因此，亟需一種松樹打孔注藥藥瓶回收裝置，來解決徒手將藥瓶摘下費時費力和藥瓶的長尖嘴殘留有毒藥液容易傷到作業人員手部的問題。

技術實現思路

1、針對現有技術的不足，本申請?zhí)峁┝艘环N松樹打孔注藥藥瓶回收裝置，具備便于回收藥瓶的優點，解決了徒手將藥瓶摘下費時費力和藥瓶的長尖嘴殘留有毒藥液容易傷到作業人員手部的問題。

2、為實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：一種松樹打孔注藥藥瓶回收裝置，包括支撐環和收集網，所述收集網安裝于支撐環頂部，所述支撐環外側設置有叉取機構和調節機構；

3、所述叉取機構包括連接塊、支撐塊、叉桿和螺栓一，兩組所述支撐塊轉動連接于連接塊內側，所述叉桿一端焊接于支撐塊外側，所述螺栓一貫穿于連接塊和支撐塊。

4、叉桿插入到藥瓶和松樹之間，叉桿將藥瓶叉出松樹，從而讓松樹打孔注藥藥瓶可以方便的回收到收集網內部，同時作業人員可以拉動叉桿，叉桿帶動支撐塊在連接塊內側轉動，從而改變叉桿的角度，讓回收裝置可以方便回收不同大小的藥瓶。

5、優選的，所述連接塊外側焊接有支撐桿，所述支撐桿遠離連接塊的一端焊接有連接片。

6、優選的，所述連接片底部的板體開設有圓形的槽口。

7、優選的，所述連接塊為v形的塊體，所述連接塊內側對稱位置開設有方形的槽口。

8、優選的，所述調節機構包括插桿、握桿和橡膠套，所述插桿一端焊接于支撐環外側，所述插桿另一端與握桿一端滑動連接，所述橡膠套粘接于握桿外表面。

9、優選的，所述插桿外表面開設有若干組插孔，所述握桿頂部與插孔對應的位置螺紋連接有螺栓二。

10、優選的，所述連接片通過螺釘固定到插桿外表面。

11、綜上所述，本申請包括以下至少一種有益效果：

12、1、該松樹打孔注藥藥瓶回收裝置，藥瓶插入到松樹上注射完畢時，作業人員可以使用回收裝置回收藥瓶，叉桿插入到藥瓶和松樹之間，叉桿將藥瓶叉出松樹，從而讓松樹打孔注藥藥瓶可以方便的回收到收集網內部，同時作業人員可以拉動叉桿，叉桿帶動支撐塊在連接塊內側轉動，從而改變叉桿的角度，讓回收裝置可以方便回收不同大小的藥瓶。

13、2、該松樹打孔注藥藥瓶回收裝置，作業人員可以拉動插桿，插桿在握桿內部滑動，從而改變支撐環和收集網的伸長長度，方便不同的作業人員使用回收裝置回收藥瓶。

技術特征：

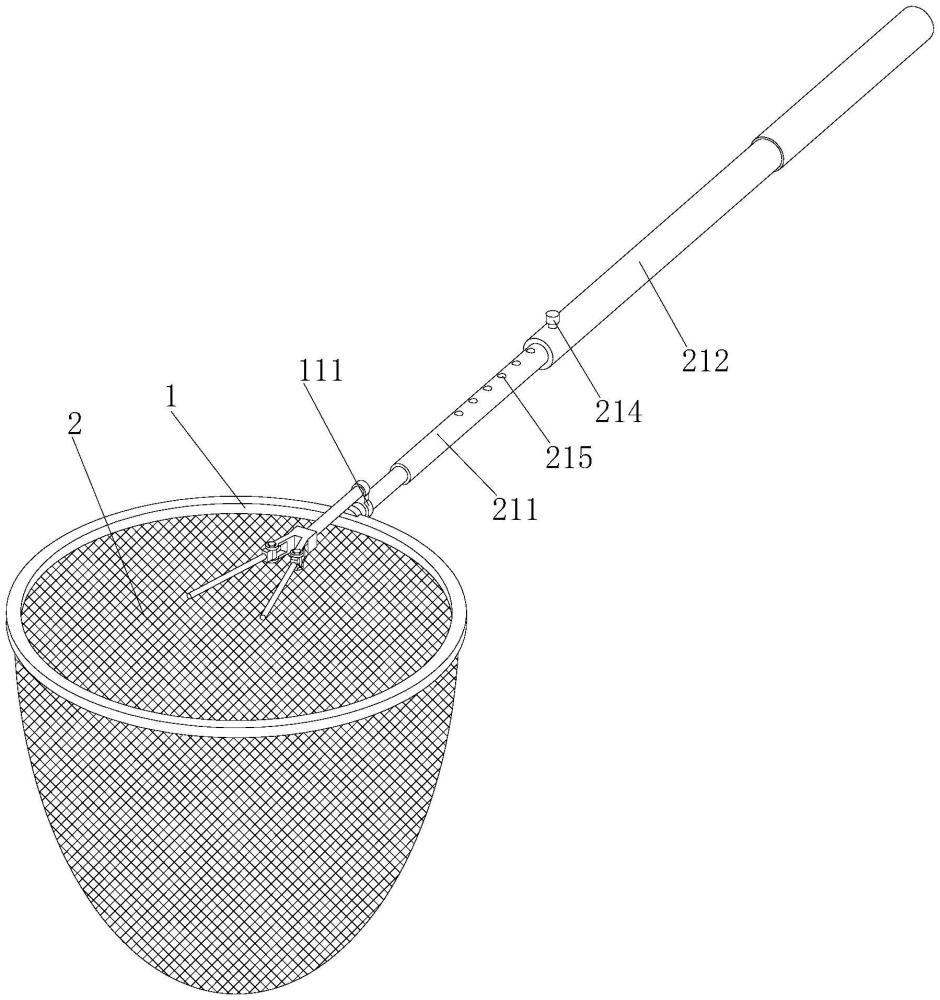

1.一種松樹打孔注藥藥瓶回收裝置，包括支撐環(1)和收集網(2)，其特征在于：所述收集網(2)安裝于支撐環(1)頂部，所述支撐環(1)外側設置有叉取機構和調節機構；

2.根據權利要求1所述的一種松樹打孔注藥藥瓶回收裝置，其特征在于：所述連接塊(113)外側焊接有支撐桿(112)，所述支撐桿(112)遠離連接塊(113)的一端焊接有連接片(111)。

3.根據權利要求2所述的一種松樹打孔注藥藥瓶回收裝置，其特征在于：所述連接片(111)底部的板體開設有圓形的槽口。

4.根據權利要求1所述的一種松樹打孔注藥藥瓶回收裝置，其特征在于：所述連接塊(113)為v形的塊體，所述連接塊(113)內側對稱位置開設有方形的槽口。

5.根據權利要求1所述的一種松樹打孔注藥藥瓶回收裝置，其特征在于：所述調節機構包括插桿(211)、握桿(212)和橡膠套(213)，所述插桿(211)一端焊接于支撐環(1)外側，所述插桿(211)另一端與握桿(212)一端滑動連接，所述橡膠套(213)粘接于握桿(212)外表面。

6.根據權利要求5所述的一種松樹打孔注藥藥瓶回收裝置，其特征在于：所述插桿(211)外表面開設有若干組插孔(215)，所述握桿(212)頂部與插孔(215)對應的位置螺紋連接有螺栓二(214)。

7.根據權利要求2所述的一種松樹打孔注藥藥瓶回收裝置，其特征在于：所述連接片(111)通過螺釘固定到插桿(211)外表面。

技術總結
本申請涉及藥瓶回收設備技術領域，且公開了一種松樹打孔注藥藥瓶回收裝置，包括支撐環和收集網，所述收集網安裝于支撐環頂部，所述支撐環外側設置有叉取機構和調節機構，所述叉取機構包括連接塊、支撐塊、叉桿和螺栓一，兩組所述支撐塊轉動連接于連接塊內側，所述叉桿一端焊接于支撐塊外側，所述螺栓一貫穿于連接塊和支撐塊。該松樹打孔注藥藥瓶回收裝置，叉桿插入到藥瓶和松樹之間，叉桿將藥瓶叉出松樹，從而讓松樹打孔注藥藥瓶可以方便的回收到收集網內部，同時作業人員可以拉動叉桿，叉桿帶動支撐塊在連接塊內側轉動，從而改變叉桿的角度，讓回收裝置可以方便回收不同大小的藥瓶。

技術研發人員：李敏
受保護的技術使用者：李敏
技術研發日：20240701
技術公布日：2025/4/28
