本申請涉及樣本采集箱，尤其是涉及一種多功能采樣轉運箱。

背景技術：

1、目前市場上的流調采樣箱箱體大多為鋁合金材質、pvc材質或皮革材質，鋁合金材質雖然結實耐用但回彈性和抗震性較差不適合顛簸路面的樣本運輸，且對酸堿等化學試劑的耐腐蝕性較差；pvc材質雖然具有較好的耐腐蝕性但材質的結實耐用性不足，戶外使用過程中易老化催化造成箱體容易損壞；皮革材質雖然具有較好的的回彈性和柔性，但是內部結構不容易設計和定型，不易實現存儲空間的功能分區。

2、目前的流調采樣箱和樣本轉冷藏運箱通常是獨立的兩個箱子，對于流調采樣的實際工作中使用非常不方便，需要攜帶多個箱子，對于單人操作時不友好。

技術實現思路

1、為了提高采樣轉運箱體的適用性，便于攜帶適用于單人攜帶的同時使得樣品獲得更好的保存效果。

2、本申請?zhí)峁┑囊环N多功能采樣轉運箱采用如下的技術方案：

3、一種多功能采樣轉運箱，包括塑料合金外箱體及定型內箱，所述定型內箱嵌設在所述塑料合金外箱體內，定型內箱為工程海綿箱體，定型內箱上設置有多個體積不等的儲存空間，多個所述儲存空間用于儲放冷藏手提箱、病毒采樣管、樣本采樣拭子、一次性口罩、乳膠手套及消毒酒精；所述塑料合金外箱體一側設置有提拉組件。

4、優選的，所述塑料合金外箱體包括主箱體及箱蓋，所述箱蓋鉸接設置在所述主箱體上，箱蓋異于鉸接側的周側壁上均設置有用于與主箱體連接固定的卡扣，所述定型內箱嵌設在主箱體內。

5、優選的，所述提拉組件包括提拉板、行走輪及提拉把手，所述提拉板設置在所述塑料合金外箱體外壁上，所述行走輪設置有多個且均轉動設置在提拉板一側，所述提拉扳手滑移設置在提拉板背離行走輪的一側。

6、優選的，所述冷藏手提箱包括冷藏箱體、冷藏蓋、手提把手及采樣管架，所述冷藏蓋卡設在所述冷藏箱體上對冷藏箱體進行封設，所述手提把手轉動設置在冷藏蓋上表面上，所述采樣管架架設在冷藏箱體內，采樣管架與冷藏箱體內底壁間預留容置槽，所述容置槽內設置有冰袋。

7、進一步的，所述冷藏蓋上表面設置有安裝槽，所述手提把手轉動設置在所述安裝槽內。

8、與現有技術相比，本實用新型的多功能采樣轉運箱具有如下有益技術效果：

9、1.本實用新型的多功能采樣轉運箱，外箱體采用塑料合金制成，定型內箱由工程海綿制成，使整體多功能箱具有很好的回彈性和抗震性，可適應顛簸路面的相對平穩運輸并有效保護箱體內的采樣管避免破損和液體泄漏；同時塑料合金材質對酸、堿、化學試劑具有很好的耐腐蝕性，結實耐用不易老化。

10、2.本實用新型使用時，多功能箱除了配備了采集樣本所需的常用物品及消毒用品，包括一次性醫用口罩、乳膠手套、樣本采樣拭子、病毒采樣管、消毒酒精等，還配備了用于樣本冷鏈運輸和轉運的冷藏手提箱，冷藏手提箱內置預凍過的冰袋或干冰，可對采集的樣本進行低溫保存和二次轉運。使得本發明的多功能箱既有樣本采集和存儲的功能，也有對樣本低溫保存和靈活進行二次轉運的功能。

技術特征：

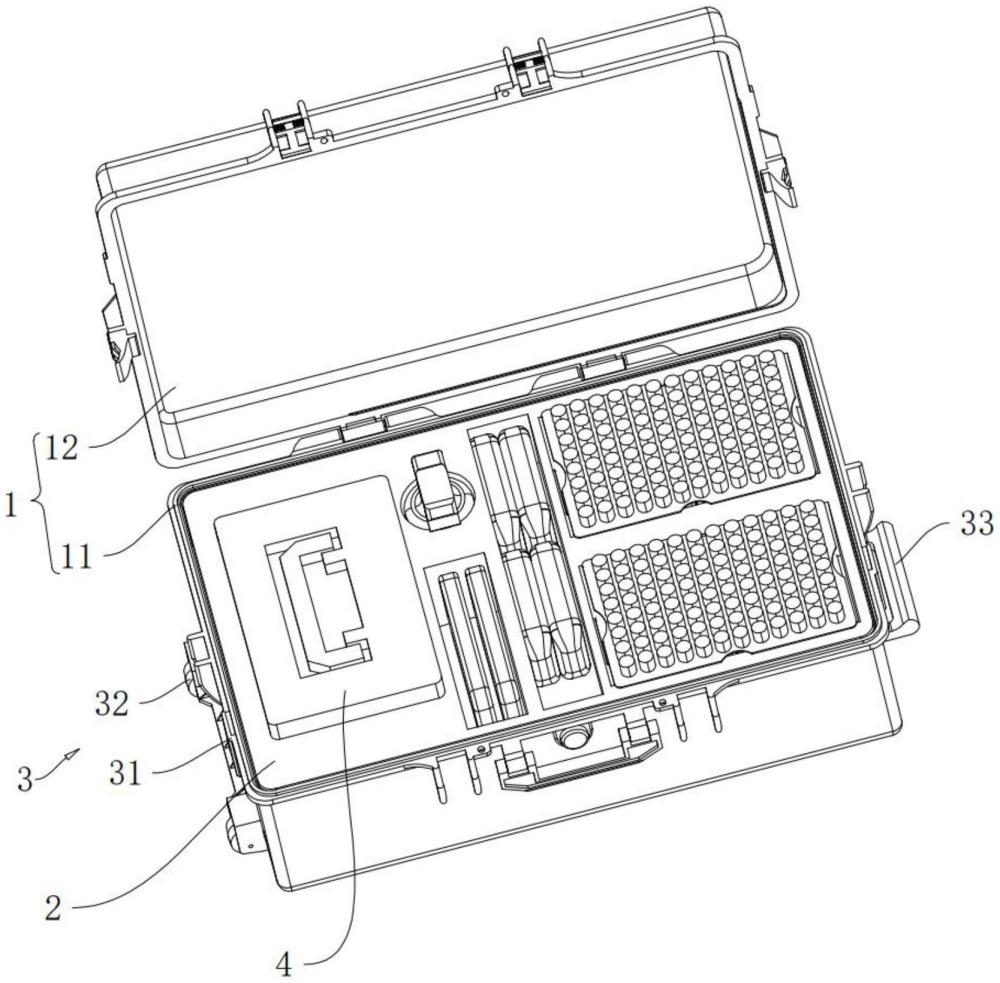

1.一種多功能采樣轉運箱，其特征在于，包括塑料合金外箱體(1)及定型內箱(2)，所述定型內箱(2)嵌設在所述塑料合金外箱體(1)內，定型內箱(2)為工程海綿箱體，定型內箱(2)上設置有多個體積不等的儲存空間(21)，多個所述儲存空間(21)用于儲放冷藏手提箱(4)、病毒采樣管、樣本采樣拭子、一次性口罩、乳膠手套及消毒酒精；所述塑料合金外箱體(1)一側設置有提拉組件(3)。

2.根據權利要求1所述的一種多功能采樣轉運箱，其特征在于：所述塑料合金外箱體(1)包括主箱體(11)及箱蓋(12)，所述箱蓋(12)鉸接設置在所述主箱體(11)上，箱蓋(12)異于鉸接側的周側壁上均設置有用于與主箱體(11)連接固定的卡扣，所述定型內箱(2)嵌設在主箱體(11)內。

3.根據權利要求1所述的一種多功能采樣轉運箱，其特征在于：所述提拉組件(3)包括提拉板(31)、行走輪(32)及提拉把手(33)，所述提拉板(31)設置在所述塑料合金外箱體(1)外壁上，所述行走輪(32)設置有多個且均轉動設置在提拉板(31)一側，所述提拉把手滑移設置在提拉板(31)背離行走輪(32)的一側。

4.根據權利要求1所述的一種多功能采樣轉運箱，其特征在于：所述冷藏手提箱(4)包括冷藏箱體(41)、冷藏蓋(42)、手提把手(43)及采樣管架(44)，所述冷藏蓋(42)卡設在所述冷藏箱體(41)上對冷藏箱體(41)進行封設，所述手提把手(43)轉動設置在冷藏蓋(42)上表面上，所述采樣管架(44)架設在冷藏箱體(41)內，采樣管架(44)與冷藏箱體(41)內底壁間預留容置槽(5)，所述容置槽(5)內設置有冰袋(6)。

5.根據權利要求4所述的一種多功能采樣轉運箱，其特征在于：所述冷藏蓋(42)上表面設置有安裝槽(421)，所述手提把手(43)轉動設置在所述安裝槽(421)內。

技術總結
本申請涉及一種多功能采樣轉運箱，包括塑料合金外箱體及定型內箱，所述定型內箱嵌設在所述塑料合金外箱體內，定型內箱為工程海綿箱體，定型內箱上設置有多個體積不等的儲存空間，多個所述儲存空間用于儲放冷藏手提箱、病毒采樣管、樣本采樣拭子、一次性口罩、乳膠手套及消毒酒精；所述塑料合金外箱體一側設置有提拉組件；所述塑料合金外箱體包括主箱體及箱蓋，所述箱蓋鉸接設置在所述主箱體上，箱蓋異于鉸接側的周側壁上均設置有用于與主箱體連接固定的卡扣，所述定型內箱嵌設在主箱體內。本申請具有提高采樣轉運箱體的適用性，便于攜帶適用于單人攜帶的同時使得樣品獲得更好的保存效果的效果。

技術研發人員：裴潔,甘喆,熊家亮,黃濤
受保護的技術使用者：湖北省動物疫病預防控制中心
技術研發日：20240704
技術公布日：2025/4/28
