本技術涉及輪胎搬運架，更具體的說，它涉及一種輪胎搬運架。

背景技術：

1、在現有的技術中，目前市場上的輪胎搬運架在實際應用中存在一個顯著的問題，即需要人工將輪胎逐個放置到裝置上。這種方法不僅效率低下，而且在處理放置在高處的輪胎時，操作員往往面臨安全風險和物理限制。例如，對于位于倉庫高層或車輛頂部的輪胎，人工放置變得極為困難，甚至不可能，這極大地限制了輪胎搬運架的應用范圍和效率；

2、現有的輪胎搬運架在搬運過程中，特別是需要對輪胎進行翻轉時，往往需要操作員花費較大的力氣。這種設計忽視了操作員的體力限制，尤其在長時間工作中，容易導致操作員疲勞，影響工作效率和安全性。此外，現有的搬運架無法實現輪胎的多方位搬運與放置，限制了其在不同場景下的適用性；

3、在輪胎搬運架的運輸過程中，轉向操作的便利性和機動性是提高整體工作效率的關鍵因素。然而，現有的輪胎搬運架在轉向時往往需要操作員進行復雜的操作，費時費力，且在空間狹小或條件復雜的環境中，這種轉向方式顯得尤為不便。這不僅降低了設備的機動性，也限制了其在多變工作環境中的靈活運用。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術中存在的問題，本實用新型提供了一種輪胎搬運架，以解決背景技術中提到的處理放置在高處的輪胎時，操作員往往面臨安全風險和物理限制，無法實現輪胎的多方位搬運與放置，并且搬運架在轉向時往往需要操作員進行復雜的操作的技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種輪胎搬運架，包括車板，所述車板下方設有輪架，所述輪架上設有車輪，所述車板上設有旋轉機構，所述旋轉機構包括液壓缸、齒條、傳動軸、齒輪和轉板，所述液壓缸安裝在一組所述輪架上，所述齒條安裝在液壓缸活塞端，所述傳動軸轉動安裝在車板上，所述齒輪安裝在傳動軸底端且與齒條嚙合，所述轉板安裝在傳動軸頂端，所述轉板上設有搬運機構，所述搬運機構包括支撐柱、安裝塊、絲桿、驅動電機、傳動塊、連接板、夾持氣缸和夾板，所述支撐柱安裝在轉板上，所述安裝塊安裝在支撐柱上，所述絲桿轉動安裝在安裝塊上，所述驅動電機安裝在安裝塊上且連接絲桿，所述傳動塊螺紋安裝在絲桿上，所述連接板安裝在傳動塊上，所述夾持氣缸安裝在連接板上，所述夾板安裝在夾持氣缸伸縮端。

5、本實用新型進一步設置為，所述輪架與車輪均設置有多組，所述齒條底面設有滑條，所述滑條與一組所述輪架滑動連接，增加了齒條與齒輪配合的穩定性。

6、本實用新型進一步設置為，所述傳動塊上設有翻轉電機，所述翻轉電機輸出端與連接板之間連接設有連接軸，提高了搬運效率和準確性，減輕了操作員的勞動強度。

7、本實用新型進一步設置為，所述安裝塊頂面設有緩沖氣缸，所述緩沖氣缸伸縮端設有頂塊，確保輪胎在搬運過程中穩定放置。

8、本實用新型進一步設置為，所述夾持氣缸設置為雙向氣缸且伸縮端均連接有夾板，雙向氣缸可以實現輪胎的快速夾持和釋放，提高了搬運速度和效率。

9、本實用新型進一步設置為，所述安裝塊上設有滑桿，所述滑桿設置有兩組，所述傳動塊與滑桿滑動連接，可以更精確地控制輪胎的搬運路徑，提高了搬運的精確性和效率。

10、本實用新型進一步設置為，所述車板下方設有轉向機構，所述轉向機構包括連接架、轉塊、轉軸、轉向架、鉸接架、連接桿和操控把，所述連接架安裝在車板下方，所述轉塊安裝在連接架上，所述轉軸安裝在連接架兩端，所述轉向架轉動安裝在轉塊上，所述鉸接架鉸接安裝在轉軸上，所述鉸接架外側安裝有車輪，所述連接桿兩端分別轉動連接鉸接架與轉向架，所述操控把安裝在轉向架一端，能夠快速準確地轉向，使得輪胎搬運更加高效，提升整個搬運過程的工作效率。

11、本實用新型進一步設置為，所述車板一側設有把手，多組所述車輪上均設有防滑紋，提供更好的抓地力，即使在濕滑或不平坦的地面上，也能確保車輪3與地面的良好摩擦，從而增加了車輪的防滑性能。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種輪胎搬運架，具備以下有益效果：

14、1、旋轉機構通過液壓缸驅動，能夠?qū)崿F(xiàn)轉板的多角度旋轉，從而適應不同角度的輪胎搬運需求，通過控制液壓缸活塞的推動，實現齒條的滑動，進而通過齒輪和傳動軸驅動轉板旋轉，使得輪胎能夠在多個方向上被搬運或放置，旋轉機構使得輪胎搬運更加高效，可以在有限的空間內完成多角度的搬運作業，通過機械化的搬運過程，減少人工搬運的勞動強度和操作復雜性。

15、2、搬運機構可以通過夾持氣缸和夾板安全地固定輪胎，防止在搬運過程中輪胎滑動或移動，通過驅動電機驅動絲桿和傳動塊的升降，搬運機構可以適應不同高度的輪胎搬運需求，翻轉電機可以調整輪胎的角度，使得輪胎能夠以不同的姿態進行搬運或存放，搬運機構可以通過電控系統實現自動化操作，提高搬運效率和準確性。

16、3、轉向機構使得整個輪胎搬運架可以在需要時向任意方向移動，提高了搬運設備的機動性，通過操控把的簡單操作，就可以實現設備的轉向，操作簡便，節省人力，轉向機構的設計增加了設備在移動過程中的穩定性和安全性，減少可能的碰撞和損害，能夠快速準確地轉向，使得輪胎搬運更加高效，提升整個搬運過程的工作效率。

技術特征：

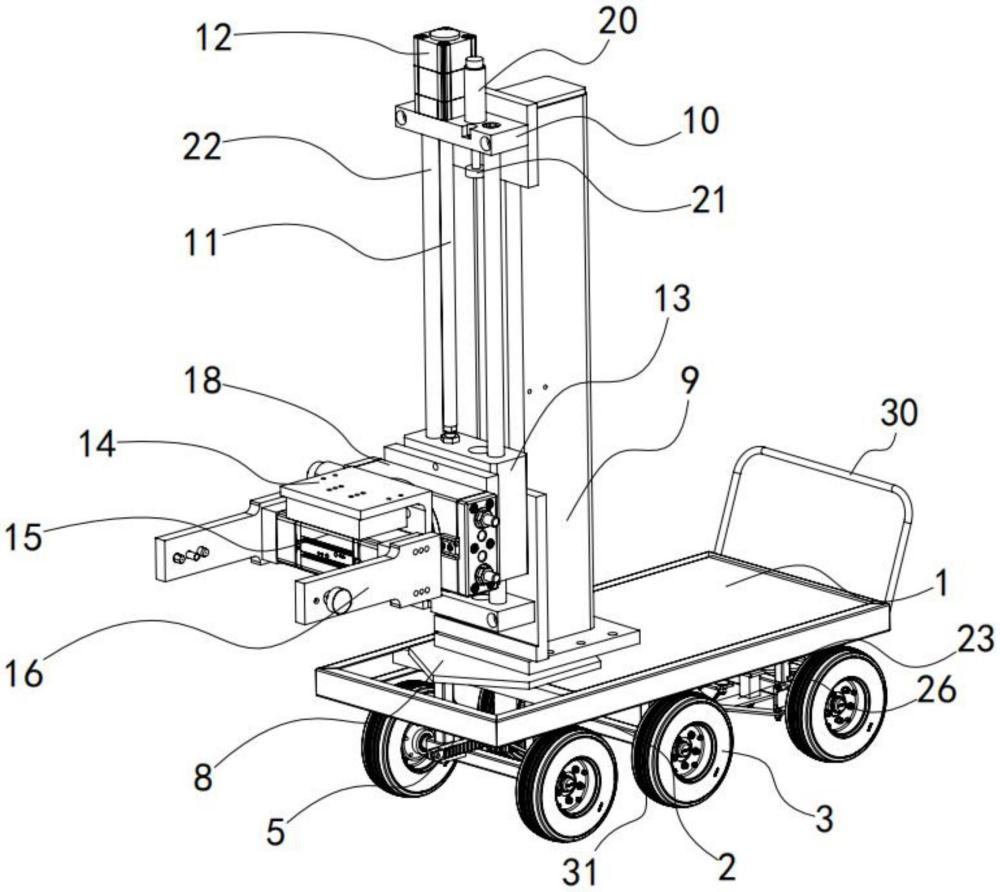

1.一種輪胎搬運架，包括車板(1)，其特征是：所述車板(1)下方設有輪架(2)，所述輪架(2)上設有車輪(3)，所述車板(1)上設有旋轉機構，所述旋轉機構包括液壓缸(4)、齒條(5)、傳動軸(6)、齒輪(7)和轉板(8)，所述液壓缸(4)安裝在一組所述輪架(2)上，所述齒條(5)安裝在液壓缸(4)活塞端，所述傳動軸(6)轉動安裝在車板(1)上，所述齒輪(7)安裝在傳動軸(6)底端且與齒條(5)嚙合，所述轉板(8)安裝在傳動軸(6)頂端，所述轉板(8)上設有搬運機構，所述搬運機構包括支撐柱(9)、安裝塊(10)、絲桿(11)、驅動電機(12)、傳動塊(13)、連接板(14)、夾持氣缸(15)和夾板(16)，所述支撐柱(9)安裝在轉板(8)上，所述安裝塊(10)安裝在支撐柱(9)上，所述絲桿(11)轉動安裝在安裝塊(10)上，所述驅動電機(12)安裝在安裝塊(10)上且連接絲桿(11)，所述傳動塊(13)螺紋安裝在絲桿(11)上，所述連接板(14)安裝在傳動塊(13)上，所述夾持氣缸(15)安裝在連接板(14)上，所述夾板(16)安裝在夾持氣缸(15)伸縮端。

2.根據權利要求1所述的一種輪胎搬運架，其特征是：所述輪架(2)與車輪(3)均設置有多組，所述齒條(5)底面設有滑條(17)，所述滑條(17)與一組所述輪架(2)滑動連接。

3.根據權利要求1所述的一種輪胎搬運架，其特征是：所述傳動塊(13)上設有翻轉電機(18)，所述翻轉電機(18)輸出端與連接板(14)之間連接設有連接軸(19)。

4.根據權利要求1所述的一種輪胎搬運架，其特征是：所述安裝塊(10)頂面設有緩沖氣缸(20)，所述緩沖氣缸(20)伸縮端設有頂塊(21)。

5.根據權利要求1所述的一種輪胎搬運架，其特征是：所述夾持氣缸(15)設置為雙向氣缸且伸縮端均連接有夾板(16)。

6.根據權利要求1所述的一種輪胎搬運架，其特征是：所述安裝塊(10)上設有滑桿(22)，所述滑桿(22)設置有兩組，所述傳動塊(13)與滑桿(22)滑動連接。

7.根據權利要求1所述的一種輪胎搬運架，其特征是：所述車板(1)下方設有轉向機構，所述轉向機構包括連接架(23)、轉塊(24)、轉軸(25)、轉向架(26)、鉸接架(27)、連接桿(28)和操控把(29)，所述連接架(23)安裝在車板(1)下方，所述轉塊(24)安裝在連接架(23)上，所述轉軸(25)安裝在連接架(23)兩端，所述轉向架(26)轉動安裝在轉塊(24)上，所述鉸接架(27)鉸接安裝在轉軸(25)上，所述鉸接架(27)外側安裝有車輪(3)，所述連接桿(28)兩端分別轉動連接鉸接架(27)與轉向架(26)，所述操控把(29)安裝在轉向架(26)一端。

8.根據權利要求7所述的一種輪胎搬運架，其特征是：所述車板(1)一側設有把手(30)，多組所述車輪(3)上均設有防滑紋(31)。

技術總結
本技術公開了一種輪胎搬運架，包括車板，所述車板下方設有輪架，所述輪架上設有車輪，所述車板上設有旋轉機構，所述旋轉機構包括液壓缸、齒條、傳動軸、齒輪和轉板，所述液壓缸安裝在一組所述輪架上，所述齒條安裝在液壓缸活塞端，所述傳動軸轉動安裝在車板上，所述齒輪安裝在傳動軸底端且與齒條嚙合，所述轉板安裝在傳動軸頂端，所述轉板上設有搬運機構，所述搬運機構包括支撐柱、安裝塊、絲桿、驅動電機、傳動塊、連接板、夾持氣缸和夾板，以解決背景技術中提到的處理放置在高處的輪胎時，操作員往往面臨安全風險和物理限制，無法實現輪胎的多方位搬運與放置，并且搬運架在轉向時往往需要操作員進行復雜的操作的技術問題。

技術研發人員：王廣海,劉麗娜,劉景亮,劉德武
受保護的技術使用者：山東昌匯工業裝備有限公司
技術研發日：20240705
技術公布日：2025/4/28
