本技術屬于產品搬運，特別是涉及一種碼垛移載機構。

背景技術：

1、產品成型打包后往往要進行各種運輸和碼垛作業，以滿足對應的作業需求，在自動化設備應用逐漸普及的情況下，經常涉及到采用移載機構進行對產品的搬運，以將產品移載至所需工位或棧板。

2、在現有技術中，移載機構的工作半徑直接由其自身長度決定，從而導致移載機構的適用范圍極為有限，當某產品生產線需要進行改型設計或加工工位相對位置發生改變時，需要相應地對移載機構的工作半徑進行延長，此時，由于移載機構的長度是固定不變的，只能重新更換長度延長后的移載機構。如此，其改型操作費時費力，增加產線的等待時間；并且，重新制作新的移載機構需要投入大量的物力和人力成本。

技術實現思路

1、鑒于以上所述現有技術的不足，本實用新型的目的在于提供一種碼垛移載機構，用于解決現有技術中移載機構無法適用于大跨度的產品流轉作業的技術問題。

2、為實現上述目的及其他相關目的，本實用新型技術方案如下：

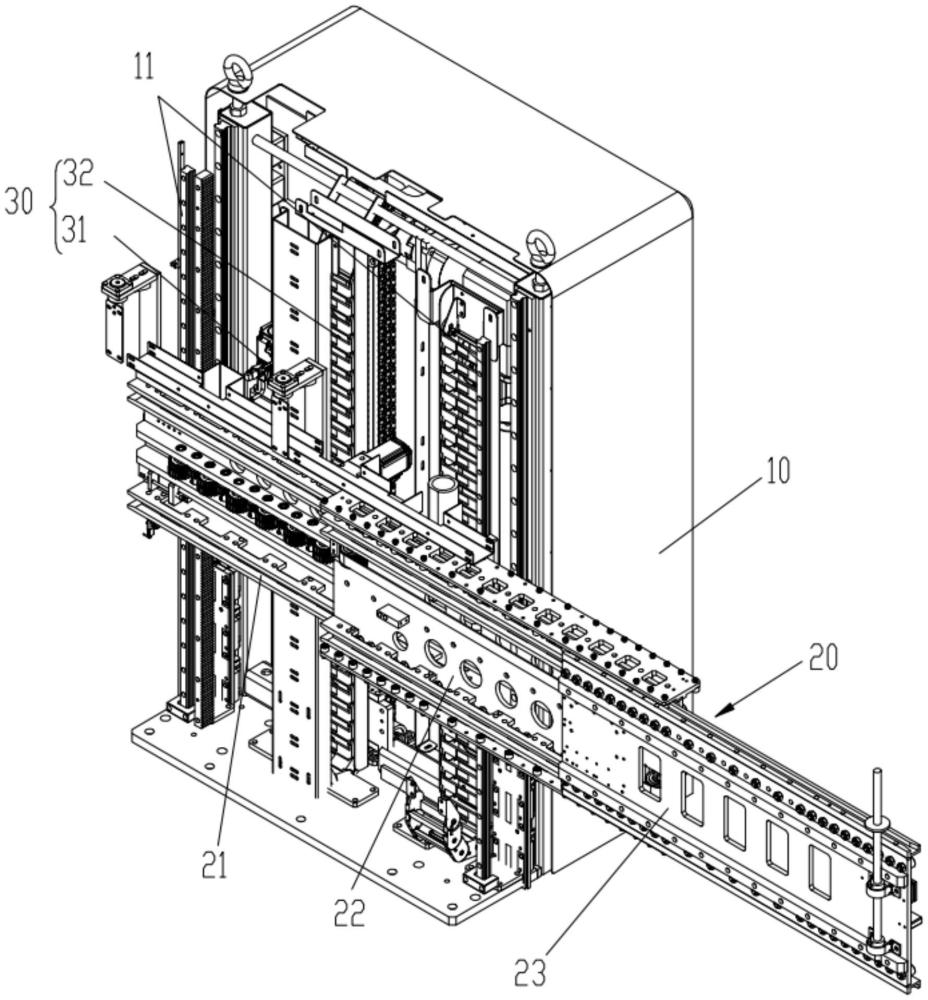

3、一種碼垛移載機構，包括：

4、支撐座，所述支撐座上沿豎直方向設置有導軌；

5、橫向伸縮模組，滑動設置于所述導軌上，包括沿由后至前方向依序排布且相互平行的固定基板、一級滑移板和二級滑移板以及橫向驅動單元，所述二級滑移板用于承載待轉移產品，所述一級滑移板和二級滑移板在所述橫向驅動單元的作用下能夠相對于所述固定基板進行逐級延伸和回縮動作；以及

6、豎向升降模組，設置于所述支撐座上，至少包括驅動所述橫向伸縮模組沿豎直方向升降的豎向驅動單元。

7、可選地，所述固定基板的背側設置有多個滑塊，且多個所述滑塊適配于所述導軌；所述導軌設置有兩個，且平行設置于所述支撐座的左右兩側。

8、可選地，所述豎向驅動單元包括豎向驅動電機、豎向齒輪和豎向齒條，所述豎向驅動電機連接于所述固定基板上，所述豎向齒輪與所述豎向驅動電機的驅動端連接，所述豎向齒條設置于所述支撐座上并與所述豎向齒輪相嚙合，所述豎向齒條與所述導軌平行。

9、可選地，所述豎向升降模組還包括豎向線纜單元，所述豎向線纜單元包括豎向線纜電機、鏈輪鏈條組件及豎向線纜拖鏈，所述豎向線纜電機和豎向線纜拖鏈均設置于所述支撐座上，所述豎向線纜電機通過所述鏈輪鏈條組件與所述豎向線纜拖鏈連接。

10、可選地，所述橫向驅動單元包括動力傳動單元、一級皮帶單元和二級皮帶單元，所述動力傳動單元連接于所述固定基板與一級滑移板之間；所述一級皮帶單元連接于所述固定基板與二級滑移板之間，并穿設于所述一級滑移板的左端；所述二級皮帶單元，平行布置于所述一級皮帶單元的下方，連接于所述固定基板與二級滑移板之間，并穿設于所述一級滑移板的右端。

11、可選地，所述動力傳動單元包括橫向驅動電機、橫向齒條、橫向主動齒輪和橫向從動齒輪組，所述橫向驅動電機連接于所述固定基板上，所述橫向主動齒輪與所述橫向驅動電機的驅動端連接，且所述橫向主動齒輪與所述橫向從動齒輪組相嚙合，所述橫向齒條設置于所述一級滑移板上并與所述橫向從動齒輪組相嚙合。

12、可選地，所述一級皮帶單元包括第一同步帶和第一同步輪，所述第一同步帶的兩端分別與所述固定基板和所述二級滑移板連接，所述第一同步輪設置于所述一級滑移板的左端，所述第一同步帶安裝于所述第一同步輪上。

13、可選地，所述二級皮帶單元包括第二同步帶和第二同步輪，所述第二同步帶與所述第一同步帶平行，所述第二同步帶的兩端分別與所述固定基板和所述二級滑移板連接，所述第二同步輪設置于所述一級滑移板的右端，所述第二同步帶安裝于所述第二同步輪上。

14、可選地，所述固定基板的前側設置有上下兩排的第一限位槽，所述第一限位槽的槽口朝向所述一級滑移板，所述一級滑移板的背側設置有上下兩排的多個第一限位輪，所述第一限位輪與對應的所述第一限位槽適配；所述一級滑移板的前側設置有上下兩排的第二限位槽，所述第二限位槽的槽口朝向所述二級滑移板，所述二級滑移板的背側設置有上下兩排的多個第二限位輪，所述第二限位輪與對應的所述第二限位槽適配。

15、可選地，所述固定基板的頂部和底部均設置有第一定位槽，頂部的所述第一定位槽的槽口與底部的所述第一定位槽的槽口相背設置，所述二級滑移板的頂部和底部均設置有第二定位槽，頂部的所述第二定位槽的槽口與底部的所述第二定位槽的槽口相背設置，所述一級滑移板的頂部和底部均設置有前后兩排的定位輪，兩排所述定位輪分別與所述第一定位槽和第二定位槽適配。

16、如上所述，本實用新型的一種碼垛移載機構，具有以下有益效果：

17、通過橫向伸縮模組，能夠通過一級滑移板和二級滑移板在所述橫向驅動單元的作用下相對于所述固定基板進行逐級延伸和回縮動作，即可改變對產品的橫向移動作業半徑；通過豎向升降模組，能夠?qū)崿F(xiàn)橫向伸縮模組的升降，利于擴大產品的豎向作業范圍；通過橫向伸縮模組與豎向升降模組的配合作業，即可方便地實現對產品的流轉，易于進行控制，且動作響應速度快，適用于大跨度的產品流轉作業。

技術特征：

1.一種碼垛移載機構，其特征在于，包括：

2.根據權利要求1所述的碼垛移載機構，其特征在于，所述固定基板的背側設置有多個滑塊，且多個所述滑塊適配于所述導軌；所述導軌設置有兩個，且平行設置于所述支撐座的左右兩側。

3.根據權利要求1所述的碼垛移載機構，其特征在于，所述豎向驅動單元包括豎向驅動電機、豎向齒輪和豎向齒條，所述豎向驅動電機連接于所述固定基板上，所述豎向齒輪與所述豎向驅動電機的驅動端連接，所述豎向齒條設置于所述支撐座上并與所述豎向齒輪相嚙合，所述豎向齒條與所述導軌平行。

4.根據權利要求1所述的碼垛移載機構，其特征在于，所述豎向升降模組還包括豎向線纜單元，所述豎向線纜單元包括豎向線纜電機、鏈輪鏈條組件及豎向線纜拖鏈，所述豎向線纜電機和豎向線纜拖鏈均設置于所述支撐座上，所述豎向線纜電機通過所述鏈輪鏈條組件與所述豎向線纜拖鏈連接。

5.根據權利要求1所述的碼垛移載機構，其特征在于，所述橫向驅動單元包括動力傳動單元、一級皮帶單元和二級皮帶單元，所述動力傳動單元連接于所述固定基板與一級滑移板之間；所述一級皮帶單元連接于所述固定基板與二級滑移板之間，并穿設于所述一級滑移板的左端；所述二級皮帶單元，平行布置于所述一級皮帶單元的下方，連接于所述固定基板與二級滑移板之間，并穿設于所述一級滑移板的右端。

6.根據權利要求5所述的碼垛移載機構，其特征在于，所述動力傳動單元包括橫向驅動電機、橫向齒條、橫向主動齒輪和橫向從動齒輪組，所述橫向驅動電機連接于所述固定基板上，所述橫向主動齒輪與所述橫向驅動電機的驅動端連接，且所述橫向主動齒輪與所述橫向從動齒輪組相嚙合，所述橫向齒條設置于所述一級滑移板上并與所述橫向從動齒輪組相嚙合。

7.根據權利要求5所述的碼垛移載機構，其特征在于，所述一級皮帶單元包括第一同步帶和第一同步輪，所述第一同步帶的兩端分別與所述固定基板和所述二級滑移板連接，所述第一同步輪設置于所述一級滑移板的左端，所述第一同步帶安裝于所述第一同步輪上。

8.根據權利要求7所述的碼垛移載機構，其特征在于，所述二級皮帶單元包括第二同步帶和第二同步輪，所述第二同步帶與所述第一同步帶平行，所述第二同步帶的兩端分別與所述固定基板和所述二級滑移板連接，所述第二同步輪設置于所述一級滑移板的右端，所述第二同步帶安裝于所述第二同步輪上。

9.根據權利要求1所述的碼垛移載機構，其特征在于，所述固定基板的前側設置有上下兩排的第一限位槽，所述第一限位槽的槽口朝向所述一級滑移板，所述一級滑移板的背側設置有上下兩排的多個第一限位輪，所述第一限位輪與對應的所述第一限位槽適配；所述一級滑移板的前側設置有上下兩排的第二限位槽，所述第二限位槽的槽口朝向所述二級滑移板，所述二級滑移板的背側設置有上下兩排的多個第二限位輪，所述第二限位輪與對應的所述第二限位槽適配。

10.根據權利要求1所述的碼垛移載機構，其特征在于，所述固定基板的頂部和底部均設置有第一定位槽，頂部的所述第一定位槽的槽口與底部的所述第一定位槽的槽口相背設置，所述二級滑移板的頂部和底部均設置有第二定位槽，頂部的所述第二定位槽的槽口與底部的所述第二定位槽的槽口相背設置，所述一級滑移板的頂部和底部均設置有前后兩排的定位輪，兩排所述定位輪分別與所述第一定位槽和第二定位槽適配。

技術總結
本技術屬于產品搬運技術領域，尤其涉及一種碼垛移載機構，包括支撐座，其上沿豎直方向設置有導軌；橫向伸縮模組，滑動設置于導軌上，包括沿由后至前方向依序排布且相互平行的固定基板、一級滑移板和二級滑移板以及橫向驅動單元，二級滑移板用于承載待轉移產品，一級滑移板和二級滑移板在橫向驅動單元的作用下能夠相對于固定基板進行逐級延伸和回縮動作；豎向升降模組，設置于支撐座上，至少包括驅動橫向伸縮模組沿豎直方向升降的豎向驅動單元。本技術通過橫向伸縮模組與豎向升降模組的配合作業，既可改變產品的橫向移動作業半徑，也便于產品的豎向升降作業，可方便地實現產品流轉，易于控制，且動作響應快，適用于大跨度產品流轉作業。

技術研發人員：丁仁俊,楊偉威
受保護的技術使用者：達豐（重慶）電腦有限公司
技術研發日：20240702
技術公布日：2025/4/28
