本技術涉及煤炭運輸用撥料，尤其涉及一種煤炭運輸用撥料裝置。

背景技術：

1、煤炭作為一種現代常用的能源原料，在其開采完成后，常需要對煤炭進行撥料，從而減小煤炭的顆粒，進而便于煤炭的運輸，而現有的煤炭運輸用撥料裝置，因其缺少清理輔助部件，在煤炭運輸用撥料裝置的使用過程中，無法根據使用需要對撥料后的煤炭的表面進行清理，進而影響煤炭運輸用撥料裝置的使用體驗。

2、本實用新型相較于現有煤炭運輸用撥料裝置，添加了清理輔助部件，在煤炭運輸用撥料裝置的使用過程中，可根據使用需要對撥料后的煤炭表面進行清理，進而防止后續煤炭運輸灰塵過大，進而提升煤炭運輸用撥料裝置的使用體驗。

技術實現思路

1、本實用新型的目的在于提供一種煤炭運輸用撥料裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：包括傳送帶和傳動輥，所述傳送帶的內側連接有若干傳動輥，所述傳送帶的正面安裝有傳送電機，且傳送電機的輸出端延伸至一組傳動輥的內部；

3、所述傳送帶的頂部安裝有四組第一支撐桿，四組所述第一支撐桿的內側安裝有第一承載板；

4、所述第一承載板的底部安裝有第一伺服絲桿，所述第一伺服絲桿的輸出端安裝有第一電動伸縮桿，所述第一電動伸縮桿的尾端安裝有清理頭。

5、優選的，所述傳送帶的頂部安裝有四組第二支撐桿，且第二支撐桿位于第一支撐桿的一側，四組所述第二支撐桿的內側安裝有第二承載板。

6、優選的，所述第二承載板的底部安裝有兩組第二伺服絲桿。

7、優選的，兩組所述第二伺服絲桿的輸出端安裝有連接板。

8、優選的，所述連接板的底部安裝有第三伺服絲桿，所述第三伺服絲桿的輸出端安裝有第二電動伸縮桿。

9、優選的，所述第二電動伸縮桿的尾端安裝有電動機，所述電動機的輸出端安裝有撥料頭。

10、優選的，所述傳送帶的底部通過鉸接件安裝有六組電動支撐桿，六組所述電動支撐桿的尾端安裝有固定片，所述固定片的頂部貫穿開設有四組螺紋固定孔。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過安裝有第一伺服絲桿、第一電動伸縮桿和清理頭，清理頭在第一電動伸縮桿的驅動下與煤塊的頂部發生接觸，并在第一伺服絲桿的驅動下發生移動，對煤塊的頂部進行摩擦清理，進而完成煤塊的清理，提升后續煤塊運輸裝置的使用體驗。

技術特征：

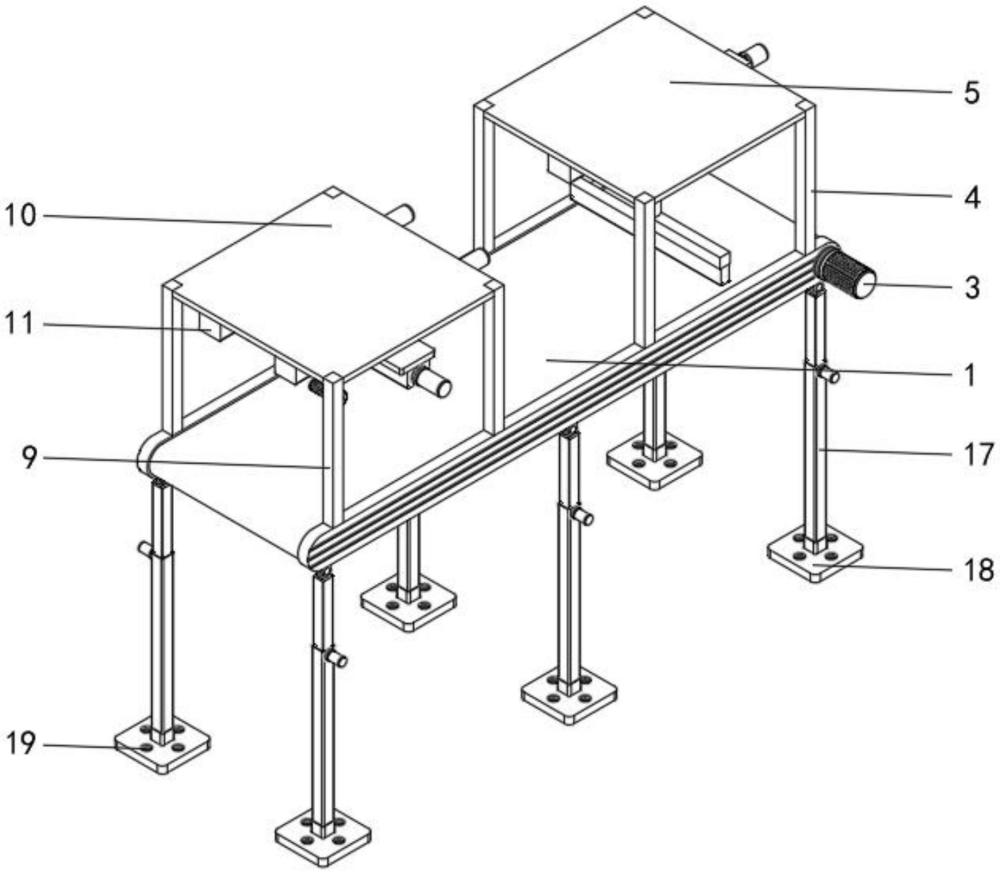

1.一種煤炭運輸用撥料裝置，包括傳送帶(1)和傳動輥(2)，其特征在于：所述傳送帶(1)的內側連接有若干傳動輥(2)，所述傳送帶(1)的正面安裝有傳送電機(3)，且傳送電機(3)的輸出端延伸至一組傳動輥(2)的內部；

2.根據權利要求1所述的一種煤炭運輸用撥料裝置，其特征在于：所述傳送帶(1)的頂部安裝有四組第二支撐桿(9)，且第二支撐桿(9)位于第一支撐桿(4)的一側，四組所述第二支撐桿(9)的內側安裝有第二承載板(10)。

3.根據權利要求2所述的一種煤炭運輸用撥料裝置，其特征在于：所述第二承載板(10)的底部安裝有兩組第二伺服絲桿(11)。

4.根據權利要求3所述的一種煤炭運輸用撥料裝置，其特征在于：兩組所述第二伺服絲桿(11)的輸出端安裝有連接板(12)。

5.根據權利要求4所述的一種煤炭運輸用撥料裝置，其特征在于：所述連接板(12)的底部安裝有第三伺服絲桿(13)，所述第三伺服絲桿(13)的輸出端安裝有第二電動伸縮桿(14)。

6.根據權利要求5所述的一種煤炭運輸用撥料裝置，其特征在于：所述第二電動伸縮桿(14)的尾端安裝有電動機(15)，所述電動機(15)的輸出端安裝有撥料頭(16)。

7.根據權利要求1所述的一種煤炭運輸用撥料裝置，其特征在于：所述傳送帶(1)的底部通過鉸接件安裝有六組電動支撐桿(17)，六組所述電動支撐桿(17)的尾端安裝有固定片(18)，所述固定片(18)的頂部貫穿開設有四組螺紋固定孔(19)。

技術總結
本技術公開了一種煤炭運輸用撥料裝置，屬于煤炭運輸用撥料技術領域。其主要針對現有的煤炭運輸用撥料裝置，無法對煤塊頂部進行清理的問題，提出如下技術方案，包括傳送帶和傳動輥，所述傳送帶的內側連接有若干傳動輥，所述傳送帶的正面安裝有傳送電機。本技術通過第一承載板安裝有第一伺服絲桿、第一電動伸縮桿和清理頭，清理頭在第一電動伸縮桿的驅動下與煤塊的頂部發生接觸，并在第一伺服絲桿的驅動下發生移動，對煤塊的頂部進行摩擦清理，進而完成煤塊的清理，提升后續煤塊運輸裝置的使用體驗。

技術研發人員：郭晨星,鐘小明,余曉華,賈琪,黃寅,邱建華,范凱東
受保護的技術使用者：浙江物產環能浦江熱電有限公司
技術研發日：20240702
技術公布日：2025/4/28
