本技術涉及實訓教育設備，具體地說是一種機器人物流搬運裝置。

背景技術：

1、隨著物流業務的不斷擴大，工業機器人在物流行業中的應用也越來越廣泛。它可以用于處理和分揀貨物、倉儲管理和運輸?shù)榷鄠€環節，提高了物流的效率和安全性。目前,雖然各院校有機器人搬運的實訓設備較多，但缺少與物流領域結合的實訓設備，為此,我們提出一種機器人物流搬運裝置。

技術實現思路

1、本實用新型的目的是提供一種機器人物流搬運裝置，該物流搬運裝置結合機器人單元，以物流領域的工作過程為訓練目標，便于學生掌握真正的知識點，能與實際應用相結合達到以學致用的目的。

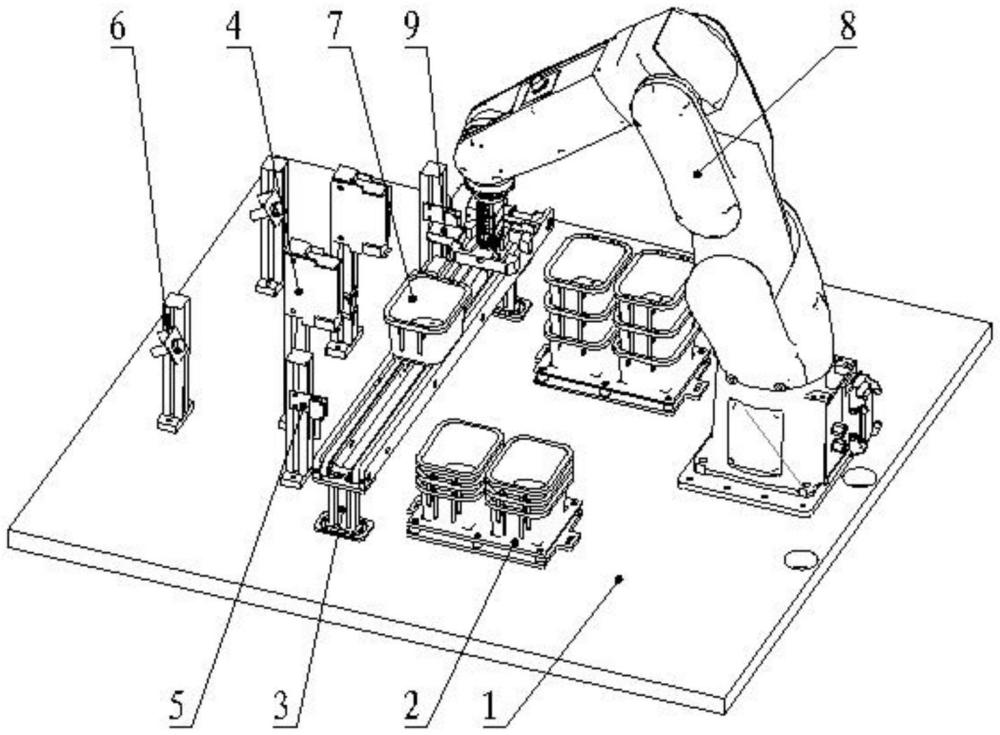

2、本實用新型解決其技術問題所采取的技術方案是：一種機器人物流搬運裝置，包括臺體臺面和機器人單元，所述機器人單元設于臺體臺面頂壁的一側，還包括收納盒托盤、傳輸模塊、物料供料模塊、傳感器檢測模塊、指示燈模塊、收納盒和物料塊，所述收納盒托盤設有兩個，兩個收納盒托盤分別設于臺體臺頂頂壁的對稱兩側，所述收納盒的左側設有傳輸模塊，所述傳輸模塊的兩端與臺體臺面的頂壁通過緊固件連接，所述傳輸模塊的左側兩端分別設有傳感器檢測模塊，所述傳輸模塊的左側中部設有至少一個物料供料模塊，所述物料供料模塊的左側設有指示燈模塊。

3、進一步，所述收納盒托盤包括底板、定位板和立柱，所述底板的對應兩端分別通過緊固件與臺體臺面固定連接，所述定位板的底壁與底板的頂壁之間通過多個立柱連接，所述定位板設有收納盒放置槽。

4、進一步，所述傳輸模塊包括固定底板、支撐柱一、橫梁框架、同步帶和直流電機，所述橫梁框架的底部兩端分別設有支撐柱，所述支撐柱的底端設有固定底板，所述固定底板通過緊固件與臺體臺面連接，所述同步帶通過傳動件與橫梁框架連接，所述直流電機設于橫梁框架的一側，所述直流電機的傳動軸與傳動件配合連接。

5、進一步，所述物料供料模塊包括固定底板、支撐柱二、活動鉸鏈、下?lián)醢搴蛡?cè)擋板，所述支撐柱二是由上段和下段通過活動鉸鏈構成，支撐柱二下段的底端設有固定底板，所述固定底板通過緊固件與臺體臺面連接，所述支撐柱二上段的對應兩側分別設有側擋板，兩個側擋板底端之間設有下?lián)醢澹鰞蓚€側擋板和一個下檔板構成放置物料塊的腔體。

6、進一步，所述傳感器檢測模塊包括固定底板、支撐柱三、傳感器安裝板、傳感器、所述支撐柱三的底端設有固定底板，所述固定底板通過緊固件與臺體臺面連接，所述傳感器與傳感器安裝板的一側連接，所述傳感器安裝板與支撐柱三的側壁連接。

7、進一步，所述指示燈模塊包括固定底板、支撐柱四、指示燈安裝板和指示燈，所述支撐柱四的底端通過固定底板與臺體臺面連接，所述指示燈與指示燈安裝板連接，所述指示燈安裝板與支撐柱四的側壁連接。

8、進一步，所述機器人單元包括工業機器人底板、工業機器人和機器人夾具，所述工業機器人通過工作機器人底板與臺體臺面連接，所述機器人夾具與工業機器人的作業端連接。

9、本實用新型的有益效果：

10、本實用新型的機器人物流搬運裝置在臺體臺面上設置了機器人單元、收納盒托盤、傳輸模塊、物料供料模塊、傳感檢測模塊和指示燈模塊，結構布局合理，通過傳輸模塊能實現收納盒的傳輸，通過物料供料模塊能集中放置多個物料塊，實現機器人單元連續抓取物料塊，通過傳感檢測模塊和指示燈模塊能感應收納盒后傳送信號實現自動化連續搬運，以物流領域的工作過程為訓練目標，將機器人搬運應用該流程中，為此學生掌握真正知識點，達到學以致用的目的。

技術特征：

1.一種機器人物流搬運裝置，包括臺體臺面和機器人單元，所述機器人單元設于臺體臺面頂壁的一側，其特征是，還包括收納盒托盤、傳輸模塊、物料供料模塊、傳感器檢測模塊、指示燈模塊、收納盒和物料塊，所述收納盒托盤設有兩個，兩個收納盒托盤分別設于臺體臺面頂壁的對稱兩側，所述收納盒的左側設有傳輸模塊，所述傳輸模塊的兩端與臺體臺面的頂壁通過緊固件連接，所述傳輸模塊的左側兩端分別設有傳感器檢測模塊，所述傳輸模塊的左側中部設有至少一個物料供料模塊，所述物料供料模塊的左側設有指示燈模塊。

2.根據權利要求1所述的一種機器人物流搬運裝置，其特征是，所述收納盒托盤包括底板、定位板和立柱，所述底板的對應兩端分別通過緊固件與臺體臺面固定連接，所述定位板的底壁與底板的頂壁之間通過多個立柱連接，所述定位板設有收納盒放置槽。

3.根據權利要求1所述的一種機器人物流搬運裝置，其特征是，所述傳輸模塊包括固定底板、支撐柱一、橫梁框架、同步帶和直流電機，所述橫梁框架的底部兩端分別設有支撐柱，所述支撐柱的底端設有固定底板，所述固定底板通過緊固件與臺體臺面連接，所述同步帶通過傳動件與橫梁框架連接，所述直流電機設于橫梁框架的一側，所述直流電機的傳動軸與傳動件配合連接。

4.根據權利要求1所述的一種機器人物流搬運裝置，其特征是，所述物料供料模塊包括固定底板、支撐柱二、活動鉸鏈、下?lián)醢搴蛡?cè)擋板，所述支撐柱二是由上段和下段通過活動鉸鏈構成，支撐柱二下段的底端設有固定底板，所述固定底板通過緊固件與臺體臺面連接，所述支撐柱二上段的對應兩側分別設有側擋板，兩個側擋板底端之間設有下?lián)醢?，所述兩個側擋板和一個下檔板構成放置物料塊的腔體。

5.根據權利要求1所述的一種機器人物流搬運裝置，其特征是，所述傳感器檢測模塊包括固定底板、支撐柱三、傳感器安裝板、傳感器、所述支撐柱三的底端設有固定底板，所述固定底板通過緊固件與臺體臺面連接，所述傳感器與傳感器安裝板的一側連接，所述傳感器安裝板與支撐柱三的側壁連接。

6.根據權利要求1所述的一種機器人物流搬運裝置，其特征是，所述指示燈模塊包括固定底板、支撐柱四、指示燈安裝板和指示燈，所述支撐柱四的底端通過固定底板與臺體臺面連接，所述指示燈與指示燈安裝板連接，所述指示燈安裝板與支撐柱四的側壁連接。

7.根據權利要求1所述的一種機器人物流搬運裝置，其特征是，所述機器人單元包括工業機器人底板、工業機器人和機器人夾具，所述工業機器人通過工作機器人底板與臺體臺面連接，所述機器人夾具與工業機器人的作業端連接。

技術總結
本技術公開了一種機器人物流搬運裝置，包括臺體臺面、機器人單元、收納盒托盤、傳輸模塊、物料供料模塊、傳感器檢測模塊、指示燈模塊、收納盒和物料塊，所述收納盒托盤設有兩個，兩個收納盒托盤分別設于臺體臺面頂壁的對稱兩側，所述收納盒的左側設有傳輸模塊，所述傳輸模塊的兩端與臺體臺面的頂壁通過緊固件連接，所述傳輸模塊的左側兩端分別設有傳感器檢測模塊，所述傳輸模塊的左側中部設有至少一個物料供料模塊，所述物料供料模塊的左側設有指示燈模塊。該物流搬運裝置結合機器人單元，以物流領域的工作過程為訓練目標，便于學生掌握真正的知識點，能與實際應用相結合達到以學致用的目的。

技術研發人員：蔣作棟,孫永明,劉洋,王亮亮,刁秀珍,劉艷立,吳英連,謝國用,柴海洋
受保護的技術使用者：山東棟梁科技設備有限公司
技術研發日：20240705
技術公布日：2025/4/28
