本技術涉及光伏組件工裝，具體涉及一種手持式纏膜裝置。

背景技術：

1、隨著不可再生資源的日益匱乏，以及一些不可再生資源在人們生活和工業生產中造成各種污染問題，因此各國都在使用各種政策或者法律的手段來逐步加大對再生能源和清潔能源的開發利用，并努力提高其在整個能源使用中所占的比例。在清潔和可再生能源中，太陽能是最重要的能源之一，太陽能電池板作為太陽能利用中最重要的設備，需要嚴格控制其各個組件的質量，以提高太陽能的利用率和延長太陽能電池板的使用壽命。

2、光伏組件包裝階段，為防止組件在運輸過程中受潮，會在組件紙箱外面纏繞3層寬500mm厚0.012mm的薄膜。目前纏膜主要有兩個步驟：第一步由人工手拿一卷纏繞膜圍繞組件外包裝進行纏膜，第二步薄膜纏好后用手將薄膜扯斷。

3、人工直接拿纏繞膜進行纏膜，薄膜與手之間摩擦力大，纏膜過程中不夠平順，且持續的摩擦容易對手造成傷害。纏膜結束后需用手將薄膜扯斷，薄膜斷面不平整，影響外觀。

4、考慮到目前光伏組件生產線單班單線產能均超過2000件，直接用手進行纏膜，不僅效率低下，同時還容易造成作業疲勞。

技術實現思路

1、本實用新型提供一種手持式纏膜裝置，以解決現有人工直接拿纏繞膜進行纏膜效率低下和作業疲勞的問題。

2、為達到上述實用新型目的，本實用新型采用的一種技術方案是：一種手持式纏膜裝置，包括底板、主軸、切割板和手柄，所述底板為長方形的板體，沿所述底板的長度方向所述主軸和所述手柄分別固定在所述底板上表面的兩端，卷膜可轉動套設在所述主軸上，所述切割板用于裁切薄膜，所述切割板設置在所述主軸和所述手柄之間。

3、進一步地，所述持式纏膜裝還包括蓋板，所述蓋板通過螺栓固定在所述主軸的自由端。

4、進一步地，所述蓋板為圓形板，所述蓋板的外徑大于所述卷膜的內徑。

5、進一步地，所述切割板為長條板，所述切割板的長度不小于所述卷膜的長度。

6、進一步地，所述切割板朝向所述卷膜的一側設置有切割鋸齒，通過所述切割鋸齒對所述薄膜進行裁切。

7、進一步地，所述切割板朝向所述卷膜的一側厚度沿靠近所述卷膜的方向逐漸減小一形成刀刃，通過所述刀刃對所述薄膜進行裁切。

8、進一步地，所述手柄的自由端設置有防脫部，所述防脫部為橢球形，所述防脫部的短徑大于所述手柄的直徑。

9、相比于現有技術，本實用新型的優點在于：

10、本實用新型通過在底板上設置有主軸，在將薄膜纏繞在組件紙箱外側時，先將卷膜套在主軸，卷膜可繞著主軸旋轉，操作人員握持手柄進行纏膜作業，避免了操作人員直接用手纏繞薄膜造成的不平順問題，在作業完成后，通過切割板對薄膜進行裁切，提高了纏膜效率，減輕作業疲勞，確保裁切面平整，優化作業質量。

技術特征：

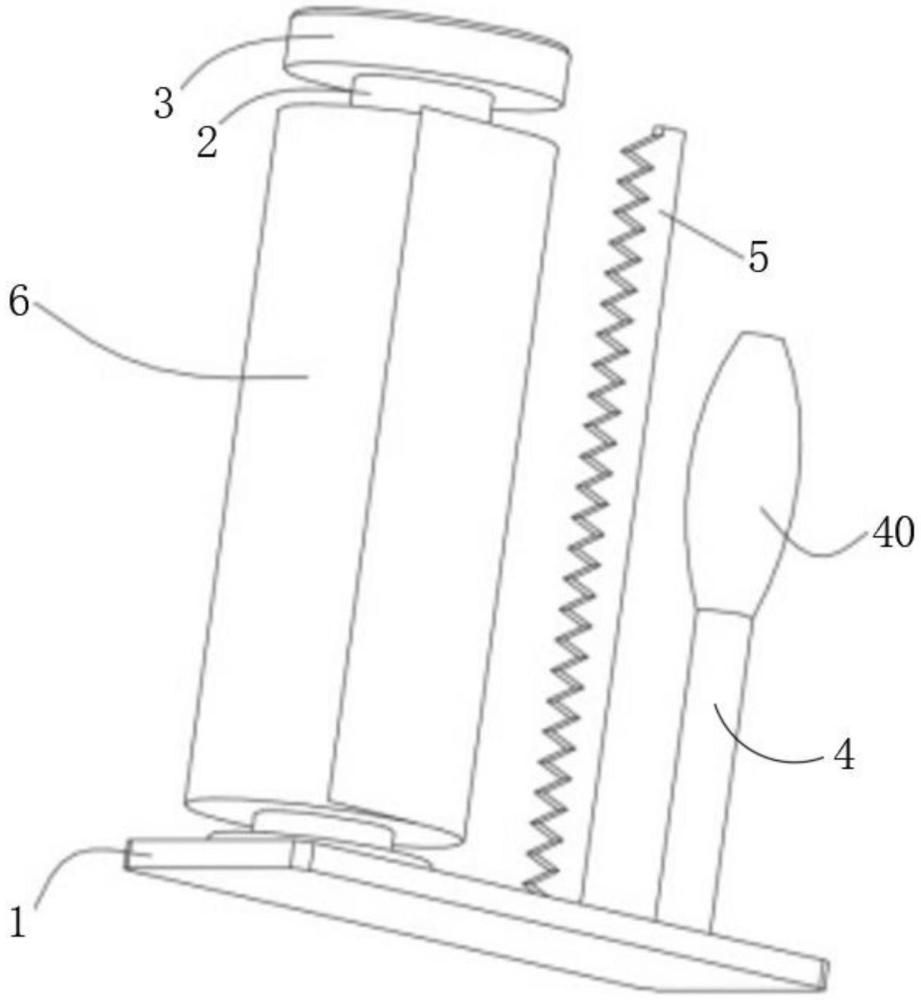

1.一種手持式纏膜裝置，其特征在于，包括底板(1)、主軸(2)、切割板(5)和手柄(4)，所述底板(1)為長方形的板體，沿所述底板(1)的長度方向所述主軸(2)和所述手柄(4)分別固定在所述底板(1)上表面的兩端，卷膜(6)可轉動套設在所述主軸(2)上，所述切割板(5)用于裁切薄膜，所述切割板(5)設置在所述主軸(2)和所述手柄(4)之間。

2.根據權利要求1所述的一種手持式纏膜裝置，其特征在于，所述持式纏膜裝還包括蓋板(3)，所述蓋板(3)通過螺栓固定在所述主軸(2)的自由端。

3.根據權利要求2所述的一種手持式纏膜裝置，其特征在于，所述蓋板(3)為圓形板，所述蓋板(3)的外徑大于所述卷膜(6)的內徑。

4.根據權利要求1所述的一種手持式纏膜裝置，其特征在于，所述切割板(5)為長條板，所述切割板(5)的長度不小于所述卷膜(6)的長度。

5.根據權利要求4所述的一種手持式纏膜裝置，其特征在于，所述切割板(5)朝向所述卷膜(6)的一側設置有切割鋸齒，通過所述切割鋸齒對所述薄膜進行裁切。

6.根據權利要求4所述的一種手持式纏膜裝置，其特征在于，所述切割板(5)朝向所述卷膜(6)的一側厚度沿靠近所述卷膜(6)的方向逐漸減小一形成刀刃，通過所述刀刃對所述薄膜進行裁切。

7.根據權利要求1所述的一種手持式纏膜裝置，其特征在于，所述手柄(4)的自由端設置有防脫部(40)，所述防脫部(40)為橢球形，所述防脫部(40)的短徑大于所述手柄(4)的直徑。

技術總結
本技術公開了一種手持式纏膜裝置，包括底板、主軸、切割板和手柄，所述底板為長方形的板體，沿所述底板的長度方向所述主軸和所述手柄分別固定在所述底板上表面的兩端，卷膜可轉動套設在所述主軸上，所述切割板用于裁切薄膜，所述切割板設置在所述主軸和所述手柄之間。本技術通過在底板上設置有主軸，在將薄膜纏繞在組件紙箱外側時，先將卷膜套在主軸，卷膜可繞著主軸旋轉，操作人員握持手柄進行纏膜作業，避免了操作人員直接用手纏繞薄膜造成的不平順問題，在作業完成后，通過切割板對薄膜進行裁切，提高了纏膜效率，減輕作業疲勞，確保裁切面平整，優化作業質量。

技術研發人員：何黎明,王磊,鄭茜瑩
受保護的技術使用者：合肥協鑫集成新能源科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
