本技術涉及一種醫療用具，尤其涉及一種導線收納器與導線收納組件。

背景技術：

1、在醫院臨床儀器上需要使用的導線較多，例如心電監護儀，在使用心電監護儀時需要同時連接多條導線，此時需要將多條導線相互區分放置。現時一般使用卷繞式的收納器對導線進行卷繞收納，但在收放使用時需要進行卷繞，操作繁瑣，并且導線直接外露，容易對導線造成損壞或污染，因此，亟需一種可更方便對導線進行收納保護的導線收納器。

技術實現思路

1、本實用新型目的在于提供一種導線收納器與導線收納組件，以解決現有技術中所存在的一個或多個技術問題，至少提供一種有益的選擇或創造條件。

2、本實用新型解決其技術問題的解決方案是：

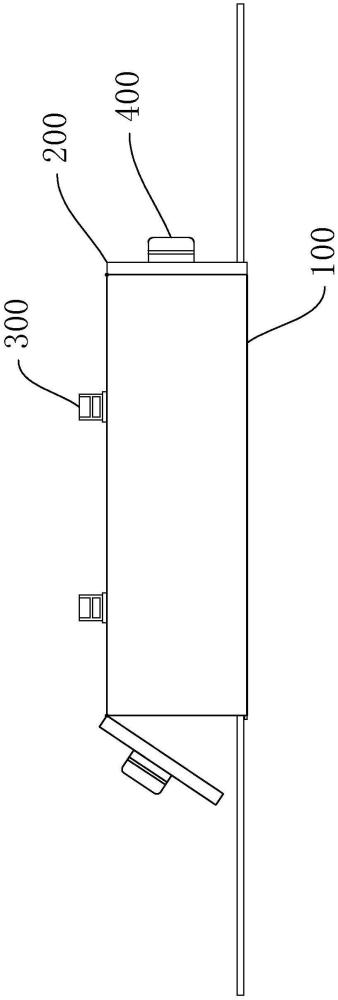

3、導線收納器，包括：收納筒；端蓋，一側設置有出線缺口，所述收納筒的兩端分別連接有所述端蓋；固定扣，連接于所述收納筒外側，所述固定扣形成有開合的固定空間。

4、該技術方案至少具有如下的有益效果：使用前，打開固定扣的固定空間，將整體靠近需要固定的外設結構件上，如桿體，然后將固定扣重新閉合，利用固定扣將收納筒吊掛固定于外設的結構件上，然后將外設的導線從一個端蓋的出線缺口穿入收納筒內，并從另一個端蓋的出線缺口穿出，當需要對多余的導線收納時，直接將多余出的導線從出線缺口塞入至收納筒內，利用收納筒內部的空間對導線收納保護，當需要將導線延長使用時，直接將導線從出線缺口處拉出收納筒即可，如此可方便地對導線實現收納整理與使用，并且在收納時可對導線提供遮擋保護，實用性強。

5、作為上述技術方案的進一步改進，所述端蓋的一側轉動連接于所述收納筒上，所述端蓋的另一側可拆卸地連接于所述收納筒上。端蓋可從收納筒上轉動打開，從而打開收納筒內部的空間，方便整理收納筒內的導線，完成后，再將端蓋轉動關閉收納筒端部，利用端蓋一側與收納筒的連接，保持端蓋對收納筒內部空間遮擋的狀態，提高操作的靈活性與便捷性。

6、作為上述技術方案的進一步改進，本實用新型還包括收線件，所述收線件連接于所述端蓋上，所述收線件的兩側分別形成有收線口。將導線從收納筒引出后，當不需要使用導線端部的接頭時，可將導線繞過收線件兩側的收線口，將接頭固定于收線件上，如此可方便對導線端部的接頭進行存放整理。

7、作為上述技術方案的進一步改進，所述收線件中部設置有夾線孔，所述收線件遠離所述端蓋的一側設置有走線缺口，所述走線缺口與所述夾線孔相互連通。將導線端部的接頭繞過收線件兩側的收線口后，還可將接頭附近的導線從走線缺口卡入至夾線孔內，如此可將接頭進一步穩固于收線件上，進一步提高對導線收納整理的效果。

8、作為上述技術方案的進一步改進，所述收線件為彈性材質。由于收線件帶有彈性，收線件在走線缺口位置具有彈性，可更好地將導線越過走線缺口并卡入至夾線孔內，收線件兩側的收線口亦可以彈性變形，當導線纏繞多圈時亦可彈性撐開。

9、作為上述技術方案的進一步改進，所述固定扣包括連接片、卡塊與扣帶，所述連接片的一端連接于所述收納筒外側，所述扣帶的一端連接于所述連接片一側，所述卡塊連接于所述連接片的另一側，所述扣帶可卡接于所述卡塊上，所述扣帶與所述連接片之間形成所述固定空間。當需要固定至外設的結構件時，將扣帶從卡塊上拆出，此時打開固定空間，然后將扣帶繞過外設的結構件，再重新卡接于卡塊上，如此可將固定空間合攏，并使得固定扣固定于外設的結構件上。

10、作為上述技術方案的進一步改進，所述固定扣沿所述收納筒的軸向排列設置有多個。當需要對整體固定時，可將多個固定扣同時定位于外設的結構件上，有效減少收納筒固定后發生轉動的情況，提高對導線的收納效果。

11、作為上述技術方案的進一步改進，所述收納筒外側設置有標識層。通過標識層可方便得知收納筒內部導線的信息，有利于對導線進行區分管理，提高操作的便捷性。

12、作為上述技術方案的進一步改進，所述端蓋位于所述出線缺口的邊緣位置為翻邊。將導線從出線缺口處收入或拉出收納筒時，出線缺口處的翻邊可減少對導線的磨損，更好地保護導線。

13、一種導線收納組件，包括上述的導線收納器，所述導線收納器并排設置有多個，在任意相鄰兩個所述導線收納器中，一個所述收納筒的外側設置有子扣，另一個所述收納筒的外側設置有母扣，所述子扣與所述母扣相互配合連接。

14、該技術方案至少具有如下的有益效果：當需要對多條導線同時進行收納整理時，可通過其中的一個導線收納器內的固定扣固定于外設的結構件上，然后將另外的收納筒通過子扣與母扣的配合，并排地連接于固定好的導線收納器上，如此可將多條導線分別區分管理，有效減少多條導線相互纏繞的問題，極大地提高對導線使用、收納的便捷性。

技術特征：

1.導線收納器，其特征在于：包括：

2.根據權利要求1所述的導線收納器，其特征在于：所述端蓋（200）的一側轉動連接于所述收納筒（100）上，所述端蓋（200）的另一側可拆卸地連接于所述收納筒（100）上。

3.根據權利要求1所述的導線收納器，其特征在于：還包括收線件（400），所述收線件（400）連接于所述端蓋（200）上，所述收線件（400）的兩側分別形成有收線口（410）。

4.根據權利要求3所述的導線收納器，其特征在于：所述收線件（400）中部設置有夾線孔（420），所述收線件（400）遠離所述端蓋（200）的一側設置有走線缺口（430），所述走線缺口（430）與所述夾線孔（420）相互連通。

5.根據權利要求3所述的導線收納器，其特征在于：所述收線件（400）為彈性材質。

6.根據權利要求1所述的導線收納器，其特征在于：所述固定扣（300）包括連接片（310）、卡塊（320）與扣帶（330），所述連接片（310）的一端連接于所述收納筒（100）外側，所述扣帶（330）的一端連接于所述連接片（310）一側，所述卡塊（320）連接于所述連接片（310）的另一側，所述扣帶（330）可卡接于所述卡塊（320）上，所述扣帶（330）與所述連接片（310）之間形成所述固定空間。

7.根據權利要求1所述的導線收納器，其特征在于：所述固定扣（300）沿所述收納筒（100）的軸向排列設置有多個。

8.根據權利要求1所述的導線收納器，其特征在于：所述收納筒（100）外側設置有標識層。

9.根據權利要求1所述的導線收納器，其特征在于：所述端蓋（200）位于所述出線缺口的邊緣位置為翻邊。

10.一種導線收納組件，其特征在于：包括如權利要求1至9中任一頂所述的導線收納器，所述導線收納器并排設置有多個，在任意相鄰兩個所述導線收納器中，一個所述收納筒（100）的外側設置有子扣，另一個所述收納筒（100）的外側設置有母扣，所述子扣與所述母扣相互配合連接。

技術總結
本技術公開了導線收納器與導線收納組件，其中導線收納器包括：收納筒；端蓋，一側設置有出線缺口，所述收納筒的兩端分別連接有所述端蓋；固定扣，連接于所述收納筒外側，所述固定扣形成有開合的固定空間，本技術可方便地對導線實現收納整理與使用，并且在收納時可對導線提供遮擋保護，實用性強。

技術研發人員：霍志浩,劉旭微,林潔華,黃少娟,李淑芳,周建儀,曾奕云,李慈,李丹琴,羅健,李金霖,譚子恒
受保護的技術使用者：佛山市中醫院
技術研發日：20240628
技術公布日：2025/4/28
