本技術涉及襪子生產，更具體的說，它涉及一種襪子生產用取襪器。

背景技術：

1、襪子是我們每個人都必不可少的生活用品，然而襪子的美觀與否、舒適與否都跟襪子的定型工藝有很大的關系，襪子定型工藝是先通過不同規格的襪板將襪子支撐成不同的形狀和大小，然后使用定型機經過高溫高壓定性成型的，而定型完成之后便需要將襪板上的襪子取下以方便后期包裝，但是傳統的取襪方式大多數都是通過人工將襪板上的襪子依次取下，此種取襪方式效率較慢，降低了襪子的生產效率。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術中存在的問題，本實用新型提供了一種襪子生產用取襪器，以解決背景技術中提到的傳統的取襪方式大多數都是通過人工將襪板上的襪子依次取下，此種取襪方式效率較慢，降低了襪子的生產效率的技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種襪子生產用取襪器，包括底座，所述底座的上端面固定設有支撐板，所述支撐板的上端轉動設有轉動管，所述轉動管的外壁上固定設有轉動筒，所述轉動筒的另一側面設有電動推桿，所述電動推桿的輸出端穿過轉動筒且設有滑動桿，所述滑動桿的另一端與轉動筒滑動安裝，所述滑動桿的外壁上設有條形塊，所述轉動筒的外壁上對應開設有條形孔，所述條形塊位于條形孔的內部且其外壁上固定設有第一夾板，所述第一夾板的一側且位于轉動筒的外壁上固定設有第二夾板，所述底座的上端面且位于支撐板的一側設有收集箱。

5、本實用新型進一步設置為，所述收集箱的下端面且位于兩側均固定設有滑動塊，所述底座的上端面對應開設有滑動槽，所述滑動塊與滑動槽滑動安裝，所述收集箱的外壁上設有手扣，便于對襪子進行裝取。

6、本實用新型進一步設置為，所述收集箱的內部滑動設有取料板，所述取料板的兩端均固定設有導向塊，所述收集箱的兩側面均開設有導向孔，所述導向塊的另一端均穿過導向孔且固定設有拉環，便于將收集箱內部的襪子快速取出。

7、本實用新型進一步設置為，所述底座的上端面且位于支撐板的另一側固定設有方形殼，所述方形殼的內部滑動設有移動塊，所述移動塊的上端面固定設有襪板，所述方形殼的一側面設有氣缸，所述氣缸的輸出端與移動塊固定連接，便于對襪板進行移動。

8、本實用新型進一步設置為，所述方形殼的兩側面均開設有滑孔，所述移動塊的兩側面均固定設有滑塊，所述滑塊與滑孔滑動安裝，便于對移動塊進行導向。

9、本實用新型進一步設置為，所述條形塊、條形孔、第一夾板、第二夾板和襪板均對應設置有多個且成線性排列，便于增加襪子的取料效率。

10、本實用新型進一步設置為，所述第一夾板和第二夾板的內壁上均固定設有防滑墊，便于增加第一夾板、第二夾板和襪子之間的摩擦力。

11、本實用新型進一步設置為，所述支撐板的外壁上設有電機，所述轉動管和電機的輸出端均設有帶輪，兩個所述帶輪上設有皮帶，便于對襪子進行轉動，使其位于收集箱的上端。

12、本實用新型進一步設置為，所述方形殼的內壁上固定設有定位塊，所述移動塊與定位塊接觸，便于對移動塊的移動路程進行限制。

13、(三)有益效果

14、與現有技術相比，本實用新型提供了一種襪子生產用取襪器，具備以下

15、有益效果：

16、1、通過設置轉動管、轉動筒、電動推桿、滑動桿、條形塊、條形孔、第一夾板和第二夾板，從而使用者可以通過控制電動推桿來使其輸出端帶動滑動桿進行移動，進而使滑動桿帶動第一夾板進行移動，以使第一夾板和第二夾板將襪板上的襪子取下，實現取襪的效果。

17、2、通過設置收集箱、滑動塊、滑動槽、手扣、取料板、導向塊、導向孔和拉環，從而通過設置收集箱可以對取下的襪子進行裝取，之后通過滑動塊和滑動槽的配合作用來將收集箱取下，最后再通過向上抬起拉環來使取料板將襪子取出，方便取料。

18、3、通過設置方形殼、移動塊、襪板、氣缸、滑孔和滑塊，從而使用者可以通過控制氣缸來使其輸出端帶動移動塊和襪板進行移動，直至移動塊與定位塊接觸，此時襪板和襪子處于第一夾板和第二夾板的中間位置，方便后期將其取下。

技術特征：

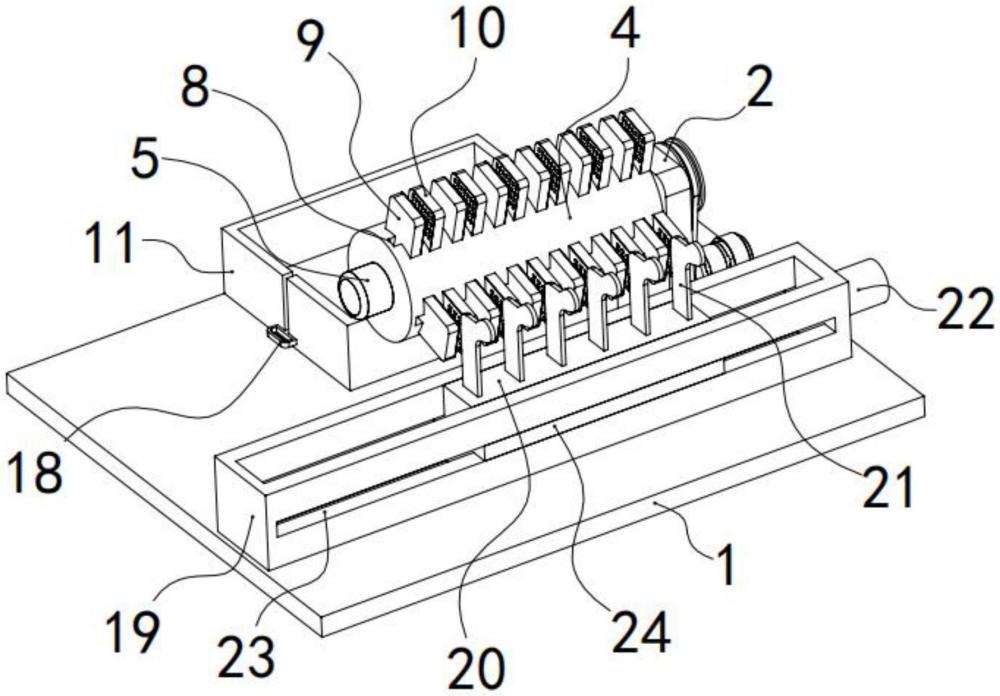

1.一種襪子生產用取襪器，包括底座(1)，其特征是：所述底座(1)的上端面固定設有支撐板(2)，所述支撐板(2)的上端轉動設有轉動管(3)，所述轉動管(3)的外壁上固定設有轉動筒(4)，所述轉動筒(4)的另一側面設有電動推桿(5)，所述電動推桿(5)的輸出端穿過轉動筒(4)且設有滑動桿(6)，所述滑動桿(6)的另一端與轉動筒(4)滑動安裝，所述滑動桿(6)的外壁上設有條形塊(7)，所述轉動筒(4)的外壁上對應開設有條形孔(8)，所述條形塊(7)位于條形孔(8)的內部且其外壁上固定設有第一夾板(9)，所述第一夾板(9)的一側且位于轉動筒(4)的外壁上固定設有第二夾板(10)，所述底座(1)的上端面且位于支撐板(2)的一側設有收集箱(11)。

2.根據權利要求1所述的一種襪子生產用取襪器，其特征是：所述收集箱(11)的下端面且位于兩側均固定設有滑動塊(12)，所述底座(1)的上端面對應開設有滑動槽(13)，所述滑動塊(12)與滑動槽(13)滑動安裝，所述收集箱(11)的外壁上設有手扣(14)。

3.根據權利要求2所述的一種襪子生產用取襪器，其特征是：所述收集箱(11)的內部滑動設有取料板(15)，所述取料板(15)的兩端均固定設有導向塊(16)，所述收集箱(11)的兩側面均開設有導向孔(17)，所述導向塊(16)的另一端均穿過導向孔(17)且固定設有拉環(18)。

4.根據權利要求1所述的一種襪子生產用取襪器，其特征是：所述底座(1)的上端面且位于支撐板(2)的另一側固定設有方形殼(19)，所述方形殼(19)的內部滑動設有移動塊(20)，所述移動塊(20)的上端面固定設有襪板(21)，所述方形殼(19)的一側面設有氣缸(22)，所述氣缸(22)的輸出端與移動塊(20)固定連接。

5.根據權利要求4所述的一種襪子生產用取襪器，其特征是：所述方形殼(19)的兩側面均開設有滑孔(23)，所述移動塊(20)的兩側面均固定設有滑塊(24)，所述滑塊(24)與滑孔(23)滑動安裝。

6.根據權利要求4所述的一種襪子生產用取襪器，其特征是：所述條形塊(7)、條形孔(8)、第一夾板(9)、第二夾板(10)和襪板(21)均對應設置有多個且成線性排列。

7.根據權利要求1所述的一種襪子生產用取襪器，其特征是：所述第一夾板(9)和第二夾板(10)的內壁上均固定設有防滑墊(25)。

8.根據權利要求1所述的一種襪子生產用取襪器，其特征是：所述支撐板(2)的外壁上設有電機(26)，所述轉動管(3)和電機(26)的輸出端均設有帶輪(27)，兩個所述帶輪(27)上設有皮帶(28)。

9.根據權利要求4所述的一種襪子生產用取襪器，其特征是：所述方形殼(19)的內壁上固定設有定位塊(29)，所述移動塊(20)與定位塊(29)接觸。

技術總結
本技術公開了一種襪子生產用取襪器，包括底座，所述底座的上端面固定設有支撐板，所述支撐板的上端轉動設有轉動管，所述轉動管的外壁上固定設有轉動筒，所述轉動筒的另一側面設有電動推桿，所述電動推桿的輸出端穿過轉動筒且設有滑動桿，所述滑動桿的另一端與轉動筒滑動安裝，所述滑動桿的外壁上設有條形塊，所述轉動筒的外壁上對應開設有條形孔，所述條形塊位于條形孔的內部且其外壁上固定設有第一夾板，所述第一夾板的一側且位于轉動筒的外壁上固定設有第二夾板，從而使用者可以通過控制電動推桿來使其輸出端帶動滑動桿進行移動，進而帶動第一夾板進行移動，以使第一夾板和第二夾板將襪板上的襪子取下。

技術研發人員：張光明,孫航彬
受保護的技術使用者：新疆盈凱紡織科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
