本技術涉及管線收納，尤其涉及一種建筑裝飾環保工程用管線收納結構。

背景技術：

1、管線收納是指將管線整齊地組織和存放在特定的容器或架子中，以便保持管線清晰、易于管理和使用，管線收納可以減少管線混亂、交叉和損壞的風險，提高管線的使用效率和安全性。

2、在當前的建筑裝飾環保工程領域中，所采用的大多數管線收納裝置在實際使用時，存在著一些顯著的問題，其中，最為突出的便是需要工人手動盤線，這一過程不僅繁瑣，還耗費工人體力，此外，那些被放出去但未使用完的管線，在回收的過程中常常會在其表面附帶各種污垢，倘若將這樣帶有污垢的管線直接盤回收納盤，無疑會嚴重影響收納裝置的整體美觀度，同時也可能對后續的管線使用和存放帶來諸多不便，對此，針對該技術問題，本申請而提出一種建筑裝飾環保工程用管線收納結構。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種建筑裝飾環保工程用管線收納結構，實現自動對管線收納，避免工人手動盤線，以及對收納的管線進行清理。

2、為實現上述目的，本實用新型提供了如下技術方案：一種建筑裝飾環保工程用管線收納結構，包括底座，所述底座頂端前側固定連接有下清潔座，所述下清潔座通過合頁轉動連接有上清潔座，所述下清潔座內壁底端和所述上清潔座內壁頂端均固定連接有清潔毛刷，所述下清潔座左端設置有固定組件，所述底座頂端右側固定連接有雙向電機，所述雙向電機通過驅動組件分別與前后兩側從動軸相連，前側所述從動軸左端固定連接有往復絲桿，后側所述從動軸固定連接有收納盤。

3、進一步地，所述固定組件包括轉動連接在所述下清潔座左端的擺臂，所述擺臂內壁滑動連接有插桿，所述插桿外壁環繞有拉簧。

4、進一步地，所述拉簧底端固定連接在所述擺臂頂端，所述拉簧頂端固定連接在所述插桿外壁上側。

5、進一步地，所述驅動組件包括均固定連接在所述雙向電機驅動端的主動軸，前后兩側所述主動軸相背一端均固定連接有第一錐齒輪，所述第一錐齒輪外徑均嚙合連接有第二錐齒輪，所述從動軸均固定連接在所述第二錐齒輪左端。

6、進一步地，所述底座頂端后側固定連接有第二支撐壁，所述收納盤右端轉動連接在所述第二支撐壁左端，后端所述從動軸外壁轉動連接在所述第二支撐壁內壁。

7、進一步地，所述底座頂端中部左右兩側均固定連接有第一支撐壁，所述往復絲桿右端轉動連接在右側所述第一支撐壁左端，前端所述從動軸外壁轉動連接在右側所述第一支撐壁內壁。

8、進一步地，所述往復絲桿外壁螺紋連接有移動塊，所述移動塊底端固定連接有滑桿，所述滑桿底端滑動連接在所述底座頂端，所述移動塊頂端固定連接有理線桿。

9、本實用新型具有如下有益效果：

10、1、本實用新型中，通過雙向電機、主動軸、第一錐齒輪、第二錐齒輪、從動軸、收納盤、往復絲桿、移動塊、理線桿、滑桿之間的相互配合，實現了對管線的自動收納，無需工人手動收納，大大減輕了工人的體力消耗，提高了工作效率，并且節約了時間，提高了收納效率。

11、2、本實用新型中，通過下清潔座、上清潔座、清潔毛刷、擺臂、插桿、拉簧之間的相互配合，實現了對收納的管線進行清理，有效去除污垢和雜物,可以確保管線在收納時是干凈的，避免了因管線上的污垢和雜物在后期繼續使用時造成的不便。

技術特征：

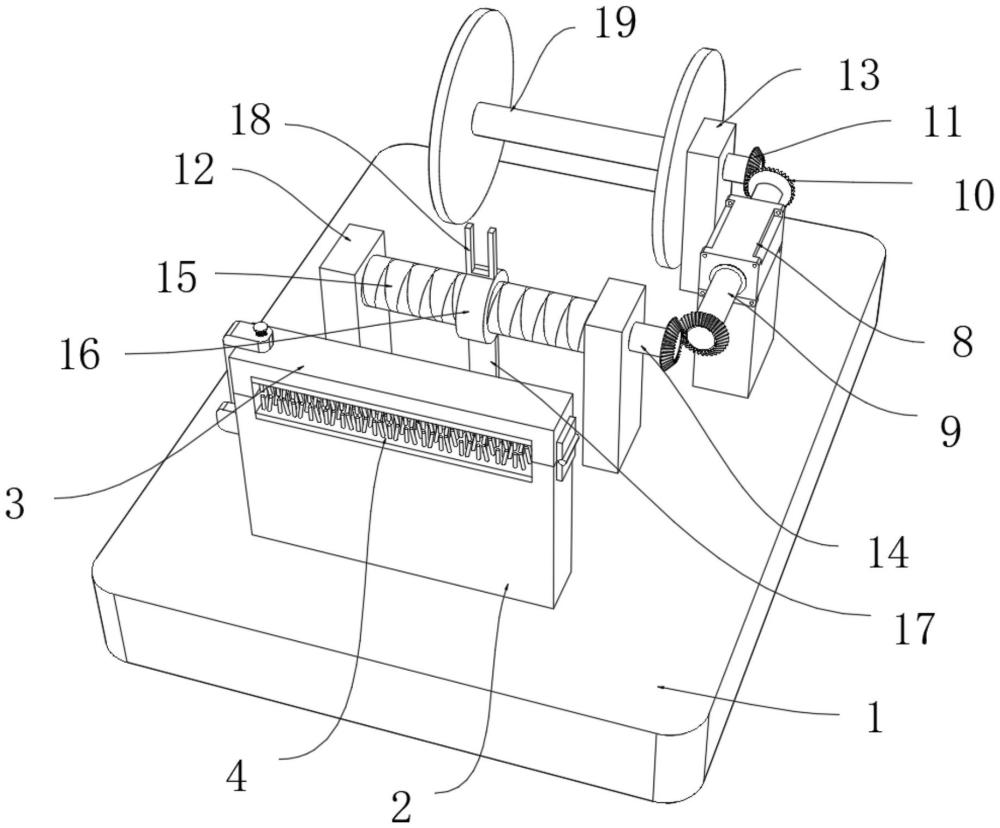

1.一種建筑裝飾環保工程用管線收納結構，包括底座(1)，其特征在于：所述底座(1)頂端前側固定連接有下清潔座(2)，所述下清潔座(2)通過合頁轉動連接有上清潔座(3)，所述下清潔座(2)內壁底端和所述上清潔座(3)內壁頂端均固定連接有清潔毛刷(4)，所述下清潔座(2)左端設置有固定組件，所述底座(1)頂端右側固定連接有雙向電機(8)，所述雙向電機(8)通過驅動組件分別與前后兩側從動軸(14)相連，前側所述從動軸(14)左端固定連接有往復絲桿(15)，后側所述從動軸(14)固定連接有收納盤(19)。

2.根據權利要求1所述的一種建筑裝飾環保工程用管線收納結構，其特征在于：所述固定組件包括轉動連接在所述下清潔座(2)左端的擺臂(5)，所述擺臂(5)內壁滑動連接有插桿(6)，所述插桿(6)外壁環繞有拉簧(7)。

3.根據權利要求2所述的一種建筑裝飾環保工程用管線收納結構，其特征在于：所述拉簧(7)底端固定連接在所述擺臂(5)頂端，所述拉簧(7)頂端固定連接在所述插桿(6)外壁上側。

4.根據權利要求1所述的一種建筑裝飾環保工程用管線收納結構，其特征在于：所述驅動組件包括均固定連接在所述雙向電機(8)驅動端的主動軸(9)，前后兩側所述主動軸(9)相背一端均固定連接有第一錐齒輪(10)，所述第一錐齒輪(10)外徑均嚙合連接有第二錐齒輪(11)，所述從動軸(14)均固定連接在所述第二錐齒輪(11)左端。

5.根據權利要求1所述的一種建筑裝飾環保工程用管線收納結構，其特征在于：所述底座(1)頂端后側固定連接有第二支撐壁(13)，所述收納盤(19)右端轉動連接在所述第二支撐壁(13)左端，后端所述從動軸(14)外壁轉動連接在所述第二支撐壁(13)內壁。

6.根據權利要求1所述的一種建筑裝飾環保工程用管線收納結構，其特征在于：所述底座(1)頂端中部左右兩側均固定連接有第一支撐壁(12)，所述往復絲桿(15)右端轉動連接在右側所述第一支撐壁(12)左端，前端所述從動軸(14)外壁轉動連接在右側所述第一支撐壁(12)內壁。

7.根據權利要求1所述的一種建筑裝飾環保工程用管線收納結構，其特征在于：所述往復絲桿(15)外壁螺紋連接有移動塊(16)，所述移動塊(16)底端固定連接有滑桿(17)，所述滑桿(17)底端滑動連接在所述底座(1)頂端，所述移動塊(16)頂端固定連接有理線桿(18)。

技術總結
本技術涉及管線收納技術領域，公開了一種建筑裝飾環保工程用管線收納結構，包括底座，所述底座頂端前側固定連接有下清潔座，所述下清潔座通過合頁轉動連接有上清潔座，所述下清潔座內壁底端和所述上清潔座內壁頂端均固定連接有清潔毛刷，所述下清潔座左端設置有固定組件，所述底座頂端右側固定連接有雙向電機，所述雙向電機通過驅動組件分別與前后兩側從動軸相連，前側所述從動軸左端固定連接有往復絲桿，后側所述從動軸固定連接有收納盤。本技術中，實現了對管線的自動收納，無需工人手動收納，大大減輕了工人的體力消耗，以及對收納的管線進行清理，有效去除污垢和雜物,可以確保管線在收納時是干凈的。

技術研發人員：劉航源
受保護的技術使用者：山東洪強裝飾工程有限公司
技術研發日：20240709
技術公布日：2025/4/28
