本技術涉及版輥吊裝，具體為一種版輥吊裝裝置。

背景技術：

1、版輥也叫鋼輥，又分空心輥和實心輥，帶軸輥和非帶軸輥，一般用于制版，滾筒表面鍍銅，經過凹版電子雕刻機雕刻好圖案，然后鍍上一層鉻，做好后交付印刷廠，常用于塑料包裝的印刷，在版輥安裝時，需通過吊裝裝置對版輥進行吊裝。

2、根據專利網公示的“一種版輥吊裝裝置（公開號為：cn?220845103?u；申請號為：202322317506.2）”，上述申請中針對：“掛鉤不便于對空心的版輥進行吊裝，導致吊裝裝置的實用性較低，且通過鋼絲繩進行吊裝時會發生晃動，對版輥吊裝的穩定性較低，導致吊裝裝置的使用安全性較差”的問題進行了優化，但上述申請中的吊裝裝置在使用時，‘吊裝孔305’內圈直徑固定，無法對不同直徑的輥軸進行套接，適用范圍低。

技術實現思路

1、本實用新型的目的在于提供一種版輥吊裝裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種版輥吊裝裝置，包括底座，所述底座頂部設置有吊裝機構，所述吊裝機構內設置有版輥，所述版輥左右處理固定連接有輥軸，所述吊裝機構頂部設置有驅動機構。

3、所述吊裝機構包括支撐組件、移動組件和吊裝組件，所述支撐組件設置于底座頂部，所述移動組件設置于支撐組件內，所述吊裝組件設置于移動組件下方。

4、所述驅動機構包括驅動組件和升降組件，所述驅動組件設置于移動組件頂部，所述升降組件設置于驅動組件左右兩側。

5、優選的，所述支撐組件包括支撐板，所述支撐板固定連接于底座頂部左右兩側，所述支撐板頂部固定連接有頂板。

6、優選的，所述移動組件包括移動板，所述移動板設置于支撐板內側，所述移動板左右兩側固定連接有滑框，所述滑框套接于支撐板外圈，所述滑框內固定連接有滑桿，所述滑桿滑動連接于支撐板左右兩側內。

7、優選的，所述吊裝組件包括掛架，所述掛架固定連接于移動板底部，所述掛架套接于輥軸外圈，所述掛架后側固定連接有加固鰭片一，是掛架前側固定連接有加固鰭片二。

8、優選的，所述驅動組件包括雙軸電機，所述雙軸電機固定連接于移動板頂部，所述雙軸電機左右兩側固定連接有轉動軸，所述轉動軸滑動連接于支撐板左右兩側內，所述轉動軸外圈轉動連接有支撐轉架，所述支撐轉架固定連接于移動板頂部。

9、優選的，所述升降組件包括齒輪，所述齒輪固定連接于轉動軸外側，所述齒輪外圈后側嚙合有齒條，所述齒條固定連接于支撐板外側，所述齒條固定連接于頂板底部。

10、與現有技術相比，本實用新型提供了一種版輥吊裝裝置，具備以下有益效果：

11、1、該版輥吊裝裝置，通過設置的吊裝機構，前后兩側的加固鰭片一和加固鰭片二配合對掛架繼續加固，增加掛架的結構強度，使掛架在對版輥進行支撐時自身不會發生斷裂，且掛架前側開口斜向上設置，開口大可對不同直徑的輥軸進行支撐，增加了該吊裝裝置的使用范圍，滑框和滑桿滑動連接于支撐板外側內完成對移動板的限位，使移動板在上下移動的過程中左右位置不會發生偏移，增加了移動板在升降過程中的穩定性，使該裝置在使用時版輥不會出現切斜而發生掉落，增加了該裝置在使用時的穩定性。

12、2、該版輥吊裝裝置，通過設置的驅動機構，工作人員只需啟動雙軸電機即可帶動移動板進行上下移動完成對版輥的吊裝處理，操作簡單便于工作人員使用。

技術特征：

1.一種版輥吊裝裝置，包括底座（3），其特征在于：所述底座（3）頂部設置有吊裝機構（1），所述吊裝機構（1）內設置有版輥（4），所述版輥（4）左右處理固定連接有輥軸（41），所述吊裝機構（1）頂部設置有驅動機構（2）；

2.根據權利要求1所述的一種版輥吊裝裝置，其特征在于：所述支撐組件（11）包括支撐板（1101），所述支撐板（1101）固定連接于底座（3）頂部左右兩側，所述支撐板（1101）頂部固定連接有頂板（1102）。

3.根據權利要求1所述的一種版輥吊裝裝置，其特征在于：所述移動組件（12）包括移動板（1201），所述移動板（1201）設置于支撐板（1101）內側，所述移動板（1201）左右兩側固定連接有滑框（1202），所述滑框（1202）套接于支撐板（1101）外圈，所述滑框（1202）內固定連接有滑桿（1203），所述滑桿（1203）滑動連接于支撐板（1101）左右兩側內。

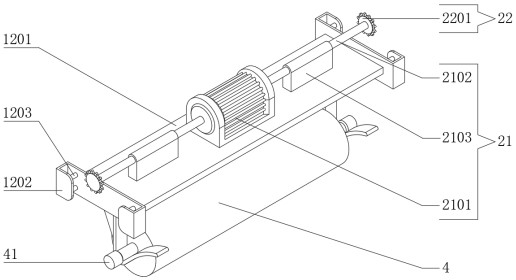

4.根據權利要求1所述的一種版輥吊裝裝置，其特征在于：所述驅動組件（21）包括雙軸電機（2101），所述雙軸電機（2101）固定連接于移動板（1201）頂部，所述雙軸電機（2101）左右兩側固定連接有轉動軸（2102）。

5.根據權利要求4所述的一種版輥吊裝裝置，其特征在于：所述轉動軸（2102）滑動連接于支撐板（1101）左右兩側內，所述轉動軸（2102）外圈轉動連接有支撐轉架（2103），所述支撐轉架（2103）固定連接于移動板（1201）頂部。

6.根據權利要求1所述的一種版輥吊裝裝置，其特征在于：所述升降組件（22）包括齒輪（2201），所述齒輪（2201）固定連接于轉動軸（2102）外側，所述齒輪（2201）外圈后側嚙合有齒條（2202），所述齒條（2202）固定連接于支撐板（1101）外側，所述齒條（2202）固定連接于頂板（1102）底部。

技術總結
本技術涉及版輥吊裝技術領域，且公開了一種版輥吊裝裝置，包括底座，底座頂部設置有吊裝機構，吊裝機構內設置有版輥，版輥左右處理固定連接有輥軸，吊裝機構頂部設置有驅動機構，吊裝機構包括支撐組件、移動組件和吊裝組件。該版輥吊裝裝置，通過設置的吊裝機構，前后兩側的加固鰭片一和加固鰭片二配合對掛架繼續加固，增加掛架的結構強度，使掛架在對版輥進行支撐時自身不會發生斷裂，滑框和滑桿滑動連接于支撐板外側內完成對移動板的限位，使移動板在上下移動的過程中左右位置不會發生偏移，增加了移動板在升降過程中的穩定性，使該裝置在使用時版輥不會出現切斜而發生掉落，增加了該裝置在使用時的穩定性。

技術研發人員：盧光文,周成江,景紅星,李輝安,楊淵
受保護的技術使用者：云南運成制版有限公司
技術研發日：20240711
技術公布日：2025/4/28
